1、使用方法

(1)接线方法:本系列产品外壳不带电,仅有四个接线端子(见产品外形图),相线分别接A、B、C三个接线端子,地线接D端。
(2)安装:本系列产品底座下面或底座两头有四个安装孔(槽)(见安装尺寸图),T型产品有三个安装孔(见安装尺寸),用M8或M10螺栓固定。

2、试验与维护
本系统产品正常使用情况下无须进行维护,如有条件可以在停电时测工频放电电压和泄漏电流,试验时请务必将该产品从其他设备上拆离,不允许有和其它电器设备连接时进行试验,具体试验方法如下:
(1)测量工频电压。

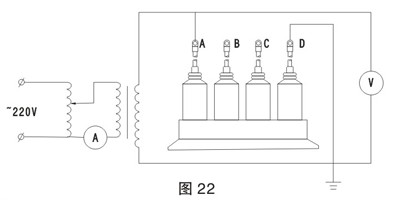

试验时均匀地从零开始加电压,观察电流表。当电流表发生突变时表明保护器已经动作,此时的电压值即为工频放电电压值。每次放电后就大极短时间内快速切断工频电源,每两次试验的间隔不得小于10秒,测量三次求其平均值。试验回路如图22,有串联间隙系列产品在安装时和每隔三年应做一次工频放电电压试验,性能参数达不到表1规定值时应予以更新
试验回路如图:

(2)、测量泄漏电流。

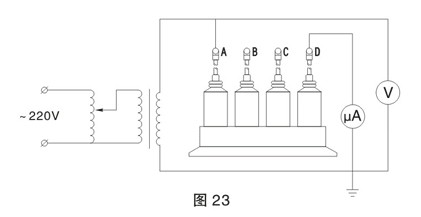

在本系列产品的各单元(相)间施加直流的系统额定电压,此时流过保护器的电流即为泄漏电流。本公司规定有串联间隙产品的泄漏电流不大于20μA,无间隙产品的泄露电流不大于50μA。测量回路如图23:

(3)、本产品应每隔三年左右做一次工频放电电压试验。性能参数达不到标准值时,应予以更换。

(4)、无间隙系列产品只做直流1mA参考电压试验和泄露电流试验,不允许做工频放电电压试验。检测项目及方法如下:
①直流1mA参考电压试验,在保护器两端施加直流电压(直流电压的脉动部分不大于±1.5%),待流过保护器的电流稳定于1mA后,读出的电压数值不小于表2中规定的值。
②泄露电流试验:在保护器两端施加0.75倍直流1mA参考电压(直流电压的脉动部分不大于±1.5%),流过保护器的电流不大于50μA。
