AT-100 避雷器质量在线测试仪



仪器说明:

HD避雷器测试仪是一种双操作杆在线测试仪,用于避雷器使用前的损坏或劣化检测。

       在系统中,如果失效或者损坏的避雷器安装在运行线路中,如果立即发生的故障,可能会危及线路工作人员;如果是大型故障,造成其它的电力断供,外围设备被损坏,就需要大量的人员处理故障。

       HD避雷器测试仪使用高压直流电对避雷器进行测试。直流高压等于交流电压的峰值,例如,在15 kV系统中线电压若为7200 V,则避雷器测试仪的直流测试电压大约是10 kV。测试仪测量和显示避雷器的直流泄漏电流。避雷器测试仪可以用于电压在4 kV(2.4 kV L-G)到25 kV( 15.2 kV L-G)的系统,采用可选择的电阻式附加探棒对后,可以运用到69 kV(40 kV L-G)系统中。

       避雷器测试仪利用高电阻以限制电流,带有高压整流器把交流电转变为直流电测试时不能对避雷器造成损坏。

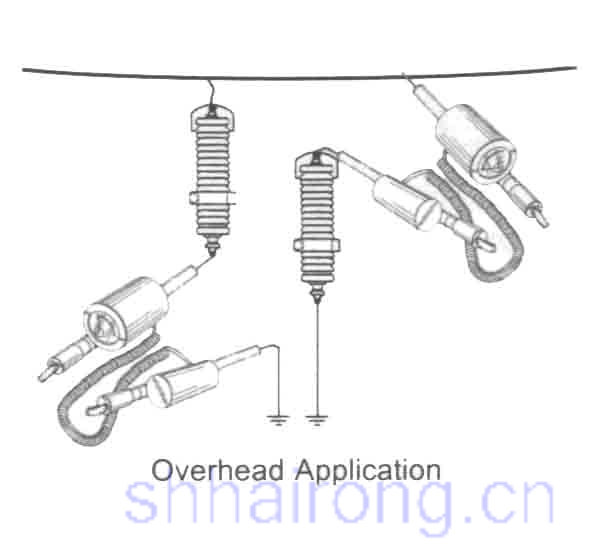

       对于架空避雷器可以有两种不同的测试连接,一种是避雷器接地,避雷器测试仪接在运行相线路和避雷器的顶端电极上;另一种是避雷器直接接在运行相线路上,避雷器测试仪接在避雷器的底部电极和地之间。直流泄漏电流如果存在的话,将在仪表上显示。泄漏电流C过20 μA的避雷器被归类于高泄漏,不应该投入使用。

       对于地下型的避雷器,是接在地下电缆的双路联通线和地之间。避雷器测试仪配合ASP-15型断路负载套管适配器用于15 kV系统,ASP-25型用于25 kV系统,ASP-35型和R-69型外加电阻电极用于35 kV系统。避雷器测试仪通过活动套管连接联通线和避雷器。同架空的避雷器一样,测量和显示泄漏电流。

       避雷器测试仪利用可得到的高压对避雷器进行快速检测。灵敏性方面不如实验室的试验,检测不出许多避雷器中的细微的损坏。将针对使用中可能会立即出现故障的避雷器向用户进行警告。



其它应用:

作为直流高电位测试仪,测试其它电气设备,例如绝缘子、断开的开关接触、线担等。使用直流电进行测试可以使容性的交流电流的影响达到Z小,得到真实的直流泄漏电流。用于避雷器测试的绿/红刻度同样适用于许多其它设备。




订购信息



AT100:主机

ASP-1515 kV UD 绝缘套管探头

ASP-2525 kV UD 绝缘套管探头

ASP-3535 kV UD 绝缘套管探头


R-69      附加电阻操作杆(一对)(电压C过25KV系统时必须选择)

S-2/S-4/S-6246英尺带电操作杆
