便携式C声波热流计 CM905

【产品名称】便携式C声波热流计 CM905

【产品简介】便携式C声波热流计 CM905Portable calorimeter 高精度测量线性度优于0.5%,重复性精度优于0.2%。测量精度:流量优于1%,热量优于2%非接触式测量 将带磁性的C声波流量计传感器吸附在管道外壁,即可完成流量、热(冷)..

详细说明

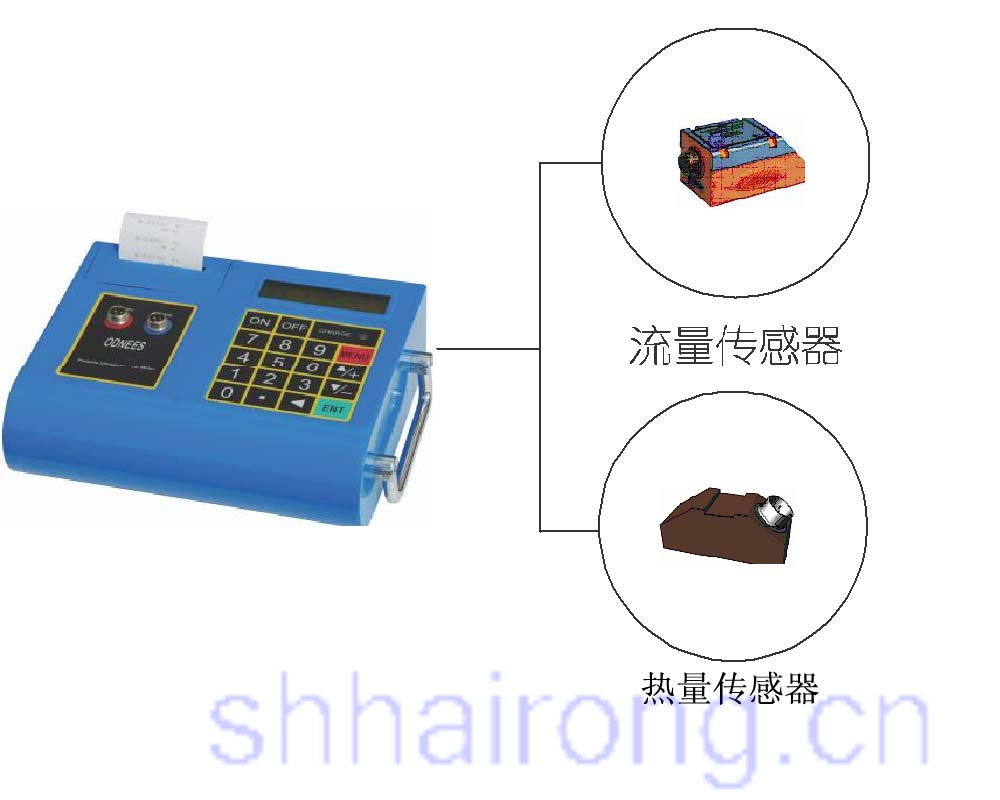

便携式C声波热流计 CM905

Portable calorimeter 高精度测量

线性度优于0.5%,重复性精度优于0.2%

测量精度:

流量优于±1%,热量优于±2%非接触式测量 将带磁性的C声波流量计传感器吸附在管道外壁,即可完成流量、热(冷)量的测量。

测量范围大

选用不同型号的传感器 , 可实现口径 DN15 DN6000mm管道流量的测量。

支持中英文菜单
不同版本的流量计 ,可支持中文或英文菜单, 方便快捷。

充电电源
内置大容量镍氢充电电池 ,可支持流量计连续工作20小时以上。

内置打印机

既可实现即时屏幕打印 , 还可以定时打印提前设定的多达20余项的测量结果。

内置数据记录器

可将提前设定的多达20余项的测量结果上传至计算或联网通讯。

热量测量范围:0-420000千焦。

典型应用:

冷水制冷温度、流量、冷量测量

热水供热温度、流量、热量测量

换热器温度、流量、热量测量

冷冻机出水温度、流量、冷量测量

锅炉出水温度、流量、热量测量

水源制冷、酒精、能源监测、房产

能耗、节能减排等行业

性能参数:

、 参

2×20点阵式背光型液晶显示器,工作温度(-2060℃)

打印机输出24列字符微型热敏打印机

4×4+2式轻触键盘

数据接口RS-485

C声波流量传器

标准A 适用管径:DN15DN100mm 流体温度≤110

标准B 适用管径:DN50DN1000mm 流体温度≤110

标准C 适用管径:DN300DN6000mm 流体温度≤110

高温小型HA 适用管径:DN15~DN100mm 流体温度≤160

高温中型HB 适用管径:DN50~DN1000mm 流体温度≤160

温度传感器

3线制PT100铂电阻测量供回水温度,JQ匹配,误差≤0.1

测量介质

水、海水、工业污水、酸碱液、各种油类等能传导声波的液体

测量范围

流速0±30m/s,热量0420000千焦,温度0200

测量精度

流量:优于±1%,热量:优于±2%

镍氢电池可连续工作20小时以上或AC220V

1.5W

采用智能充电方式,直接接入AV220V,充电后自动停止,显示绿灯

净重2.5Kg(主机)

配备一体式高强度防护箱,可以在野外恶劣环境中使用

CM905 产品应用介绍

本产品广泛适用化工厂、电厂、金属冶炼厂、水厂、油田、医院、消防等各种进行液体流量监测及制冷量制热量检测的场合,无论便携监测还是常年在线监测均能应对自如 。

CM905 仪器机构紧凑,电磁及震动防护性能 ,更适合中国现场监测环境。 市场上 的一款配备内置打印 机的C声波热流计,现场操作更安全、现场取证更稳定、远离操作繁琐、不再为现场测量人员设置人为障碍。

仪器内置打印机,与同类产品比较是 的一款配备内置打印机的C声波热流计 ,实际应用时再也不用为 打印机寻找电源或单独充电,同时由于外接式打印机需要使用 RS232 等通讯接口,通讯距离受通讯线缆影响(一 般为 1 米左右)、接口多次插拔轻微触碰都会造成接触不良 ,极大的影响测量数据输出的稳定性,现场操作人员不得不为同时看护两台仪器而分散更多的注意力 。外接式打印机均不具有防摔、防磁、防震动性能,而一般现场测量环境又不可能十分友好,一旦从管道上滑落,或在安装流量计时不小心触碰会造成损毁性破坏 ,这就 增加了现场测量的难度,为监测人员设置了人为障碍。

CM905 具有C长数据线,为测量人员提供人身安全保障,远离有毒气体、电磁、噪声环境,安装极为简便。市场上极少数能够在多种恶劣环境下作业并提供良好的人员安全保护的仪器 。

CM905 标配 15 米探头连接线,几乎适用于所有流量热量测量情况。同时 CM905 可以选购 15 -200 米探头数据线,更可选则 200 米以上无长度限制的光线通讯探头数据线 。数据线的长度在现场测量时极为重要 。

以化工厂为例,在监测厂房内管道时,由于厂房管道都架于高处(4 -7 米),现场使用攀登架和长梯进 行接触,如果携带流量计和探头、打印机等设备进行攀登不管是多人操作或单人操作都存在极大的危险性 ,很 容易摔毁仪器摔伤操作人员。而在供水塔测量流量更是其它流量计不可能完成的任务 。CM905 配合自身提供磁性探头,WQ摒弃了传统金属导轨、磁性导轨重量大、需邦定的劣势,在高处作业时安装极为便捷,保障了操 作人员的人身安全。

对于井下作业,CM905 长数据线、内置打印机优势体现由为突出。

CM905 磁性探头、为中国市场定制的大管径传感器、在多种恶劣环境下作业 市场上 一款针对中国市场大管径环境进行特别优化的C声波热流计

现场测量时经常遇到多种恶劣环境,在泵房内同时会有严重的震动干扰、电磁干扰、噪音、有毒气体、管径大管道震动大等恶劣因素,同时还需要长时间监测。

CM905 WQ可以胜任上述条件,同时BZ测量人员的人身安全。CM905 拥有的C长数据线、内置打印机、 特别设计的大管径传感器(抗干扰能力极强),可以使操作人员在现场安装完探头后在泵房的值班室长时间监测数据,使监测人员远离有毒气体、噪音、电磁等恶劣环境,轻松完成监测,对于常年在线监测而言在值班室 更容易为仪器提供外接电源,同时在良好的工作环境中完整摘引数据、随时监察分析等工作。针对中国市场大管径环境进行特别优化的C声波热流计 ,对于非接触、非破坏管道测量而言,本产品在大管径测量的稳定程度具有不可替代性,现场实际测量直管段要求低、测量数值非常稳定。

CM905 双通道隔热磁性热流探头

市场上 一款同时测量流量和热流的仪器 ,并同时具备隔热、双通道、磁性热流探头

CM905 同时配备有双通道磁性热流探头,热流探头数据线长达 15 米(另可选配 15 -200 米及 200 米以上 光线数据线)。

CM905 热流探头为磁性探头便于现场安装,同时热流探头的一面进行隔热处理,现场操作时再也不用将保 温层压在热流探头上或担心日照、环境温度对测量精度的影响,无论对于室内测量和室外作业都极大地提高了测量的准确度,免去了现场安装复杂性,极大地方便现场操作人员。
