U2000在线安装式C声波流量计


功能应用:

单一个管路瞬时流量的连续监测

及流量的累计计量。

适用行业:

供水   半导体    物业   制药

石化   能量管理  化学   电厂

食品   水处理    钢铁   轻工

基本说明:

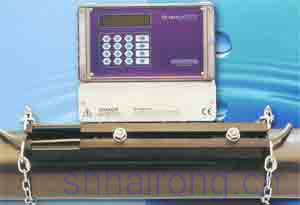

U2000时差式C声波流量计,使用钳型传感器,不需停产,管外安装,非常简单方便。

适合在13mm到5000mm的管道外测试流量,随机提供传感器和安装附件。可用多种单位显示体积流量,线速度,并显示累计流量Z多到12位显示。

U2000还带有4-20mA输出,脉冲输出或设定点,负流量指示,显示、输出调节(在低流量或非稳态时校准)。所有的输出通过不同的接口可接入不同的系统。

仪器菜单简单,通过面板上的键盘,用户可以很快的完成设置操作,只需要知道管道的尺寸和管壁材料,其它的参数仪器都可以自己进行测试。

电子部分

U2000的电子部分装在一个ABS外壳内,防护等级为IP67。整个系统包括传感器通过了CE认证。对流量计的设置可以通过在防护盖下的键盘进行设置。只需输入管道的尺寸、管壁材料和应用资料(液体种类和温度),根据仪器的显示将相应的传感器分开正确的距离,并固定到管道上。就可以进行读数。所有应用和校验资料都设有口令保护,同时透明的前盖和背景光显示可保护键盘,在光线差的情况下读数。


流量传感器

传感器根据用户的使用信息来确定。提供固定支架。管径从13mm到5000mm,操作温度-20—200℃的全系列传感器。传感器与主机通过同轴电缆连接,传输距离可以到200米。

流速范围

U2000可测试纯净或杂质含量不C过3%的液体满管流量,流速范围从0.02—12米/秒。可测试的流量范围与管道尺寸和液体流速有关(根据这些参数决定使用何种传感器)。不同的使用情况,根据要求很容易重新设定仪器并使用不同的传感器。

主机部分:

防护等级:  IP67                键    盘: IP67

材    料:  ABS                 外形尺寸: 264×230×101mm

储藏温度:  -10-60℃            显    示:  2×16字符LCD显示

传感器连接:TNC同轴连接器      操作温度:0-50℃

电源:110-230V AC50HZ,24V直流两种

流量显示:    体积单位:  立方米,加仑(美制和英制),升

              流速单位:  米/秒,英尺/秒

              流速范围:  0.2-12米/秒,4位有效数字显示

总 流 量:  12位数字显示

信号强度显示    错误信息显示

模拟输出:    4-20mA,750欧姆     光电隔离,范围用户指定

              分辨率:  满量程0.1%

脉冲或设定点:Z快每秒一个脉冲,用户指定范围

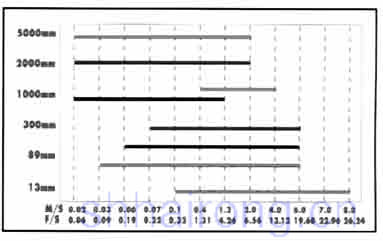

传感器组:    管道内径               流速范围          (对角模式)

      A       13-89mm              0.02米/秒-4米/秒   (8米/秒)

      B       90-1000mm            0.02米/秒-8米/秒   (12米/秒)

      C       300-2000mm           0.02米/秒-4米/秒   (7米/秒)

      D       1000-5000mm          0.02米/秒-4米/秒   (7.5米/秒)

              频率                  1MHz,2MHz,0.5MHz

              传感器电缆            50欧姆同轴电缆

              流量传感器温度范围    -20—200℃(D系列只到80℃)

              流量传感器防护等级    IP65

精度         1%或±0.02米/秒中的较大者。(流体的雷诺系数大于4000)

              现场校准后精度可达到0.5%。

重现性       0.5%(不改变传感器的位置)

管壁材料      任何导声材料,如碳钢,不锈钢,铜,UPVC,PVDF,混凝土,橡胶,玻璃等

(管道可以有导声材料制造的内衬,如环氧,橡胶,钢,塑料等)
