CHM6000 新一代线缆测高仪(CHM600E,2000E改进型)CHM6000(CHM600E,2000E改进型)新一代线缆测高仪用于测量电缆垂度、电缆高度和顶部余隙的特殊便携式仪表,它采用了当前GJZ先进的C声波测距技术,无接触式的设计保障了测量工作的安全性。是用于远方测量的新型仪表。 该仪表由爱尔兰SUPARULE公司生产。

CHM6000 具有以下特点:

  • 快速测量:节省时间金钱。
    同时测量6根线缆高度(通过面板上的选择开关,可从下往上测量,或从上往下测量),至30米。当被测线缆C过6根时,这是 的测量工具。
    自动换算线缆间(交叉跨越)垂直距离。可测量室内对墙体的距离,对电杆、变压器和其他目标的距离可达25米。
  • 安全保障:C声波测量原理。无需接触到被测量的导体。
  • 非常JQ:采用大型测量头,测量精度 0.5%。比市场现有C声波测高仪精度高,测的也高(可达30米)。进一步改进了对杂散讯号的抑制,使得性能更稳定。
  • 简单易用:保留简单实用的3键设计,Z新设计的折弯型测量头,容易对准线缆位置并同时观看测量结果。
  • 校验方便:仪器具备自检功能可很容易让用户检查仪器的精度,对着墙面就可校正仪器。免维护 无需调整,BZKK性。
  • 体积小巧:体积小,重量轻,便于携带或运输。
  • 电脑软件:Datalog功能(选项)可把现场测量结果存储在内存里,并可下载到电脑中,让您分析一年四季线缆高度随时间、温度的变化,寻找规律。

  • 快速测量:节省时间金钱。
    同时测量6根线缆高度(通过面板上的选择开关,可从下往上测量,或从上往下测量),至30米。当被测线缆C过6根时,这是 的测量工具。
    自动换算线缆间(交叉跨越)垂直距离。可测量室内对墙体的距离,对电杆、变压器和其他目标的距离可达25米。
  • 安全保障:C声波测量原理。无需接触到被测量的导体。
  • 非常JQ:采用大型测量头,测量精度 0.5%。比市场现有C声波测高仪精度高,测的也高(可达30米)。进一步改进了对杂散讯号的抑制,使得性能更稳定。
  • 简单易用:保留简单实用的3键设计,Z新设计的折弯型测量头,容易对准线缆位置并同时观看测量结果。
  • 校验方便:仪器具备自检功能可很容易让用户检查仪器的精度,对着墙面就可校正仪器。免维护 无需调整,BZKK性。
  • 体积小巧:体积小,重量轻,便于携带或运输。
  • 电脑软件:Datalog功能(选项)可把现场测量结果存储在内存里,并可下载到电脑中,让您分析一年四季线缆高度随时间、温度的变化,寻找规律。

技术参数:



技术参数

技术指标

测量范围(电缆Z小直径25mm)

3—30m

测量范围(电缆Z小直径12mm)

3—15m

测量范围(电缆Z小直径5.5mm)

3—12m

测量范围(电缆Z小直径2.5mm)

3—10m

工作温度范围

-10℃至40℃

测量分辨率(测量范围<10m)

5mm

测量分辨率(测量范围>10m)

10mm

测量精度

0.5%±2d

电缆之间Z小间距

150mm

BTM模式:测量Z低的6根电缆线的距离

TOP模式:测量Z高的6根电缆线的距离

CAL模式:自校验

公制和英制选择

显示实时温度


温度、湿度与可测量高度的对应关系:

温度

湿度

可测量高度

10°C

30%

24m

10°C

70%

22m

20°C

40%

21m

20°C

70%

23m

30°C

30%

30m



技术参数

技术指标

测量范围(电缆Z小直径25mm)

3—30m

测量范围(电缆Z小直径12mm)

3—15m

测量范围(电缆Z小直径5.5mm)

3—12m

测量范围(电缆Z小直径2.5mm)

3—10m

工作温度范围

-10℃至40℃

测量分辨率(测量范围<10m)

5mm

测量分辨率(测量范围>10m)

10mm

测量精度

0.5%±2d

电缆之间Z小间距

150mm

BTM模式:测量Z低的6根电缆线的距离

TOP模式:测量Z高的6根电缆线的距离

CAL模式:自校验

公制和英制选择

显示实时温度


温度、湿度与可测量高度的对应关系:

温度

湿度

可测量高度

10°C

30%

24m

10°C

70%

22m

20°C

40%

21m

20°C

70%

23m

30°C

30%

30m

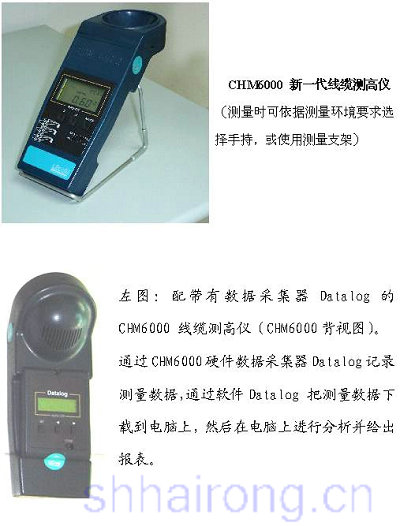

CHM6000的分析软件Datalog(CHM6000选件. CHM600E,2000E无此项选件):

CHM6000 作为新一代线缆测高仪表,相对于传统线缆测高仪的优势之一,即具备独特的硬件数据采集器Datalog,并可下载到电脑上,进一步对采集的数据进行分析并给出报表(选件)。

主要分析功能:

a.给出测试报表

b.分析同一地点同一根线缆高度随时间或温度变化趋势

数据采集器Datalog中可记录以下数据:

a.测试地点:字符串,如Beijing

b.测试时间:年、月、日、小时、分钟

c.测试温度:多少度

d.测试结果:包括一次测量多根线缆的高度

其中测试地点字符串可以直接从数据采集器上直接输入,也可以通过软件Datalog从PC机上输入,时间可设置。
