DADSDAD高压电缆故障定点仪——声磁同步定位法 EG-3000直埋电缆接地故障测试仪 FW-10KV 智能型电缆故障测距仪


DAD双通道冲击脉冲探测装置

                      ——与高压脉冲发生器配套使用可以对现场故障定点测试







电缆种类:

各种低压配电电缆及高压电缆

(电压等级220V---110KV电缆)

测试原理:

对电力电缆阻性故障进行测试的基本方法是一致的。通过对故障电缆施加高压脉冲,在故障点处产生击穿,击穿点放电的同时对外产生电磁波同时发出声音。脉冲探测装置检测其故障点的电磁及声音信号即可以对故障点定位。

基本说明:

       DAD采用了一种新型的故障定位方法,即根据声音传播的速度确定故障点的方位。DAD主要用于电缆故障的检测,可以和任意牌号的脉冲发生器配合使用。本公司推荐与国产0---35KV或0---30KV脉冲发生器配合使用。

该装置可以检测到沿电缆从震动源向故障点行进的脉冲。电压脉冲沿电缆传播‘震动’信号,并在测量计上显示传播的路径。震动除产生电压脉冲外,同时也发出向四周扩散的电磁波。电磁波伴随电压每经过一次,电磁信号就被放大并显示一次。       鉴于AT设计的高效能,该装置可以探测到地下25英尺(7.62m)电缆上的脉冲信号。

设备中使用了AT公司开发的C高速时钟回波电路,震动的声音在故障点消失的信号将在不同的时间,被安置在电缆走向不同位置上的两个传声器分别检测到。对声音信号到达的时间作微分,通过下述的方法确定故障的方位:首先在听到震动的声音前将一个传声器投入使用;然后将两个传声器分开放置在电缆走向的不同位置。个检测到震动信号的传声器在触发设备的同时,还将关闭另一个传声器的输入。此时,逻辑偏转表的指针将从中心处的零点向传送信号的传声器偏转,由此可以得到故障的方位。

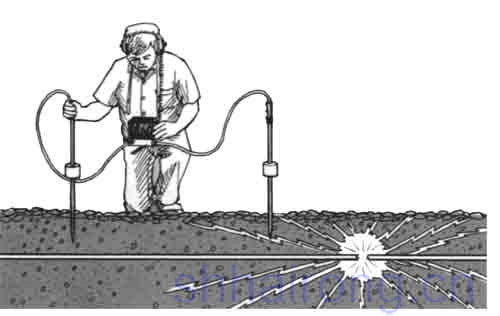

    整套DAD定向音频探测仪系统包括以下部件,如上图所示:

1、  两个地探头传声器及其信号线

2、  两个地表接触传声器及其信号线

3、  A-T冲击脉冲检测仪

4、  逻辑偏转表,用于确定故障方位

5、  立体声头戴式耳机——

6、  输出音量限制装置——在传声器脱落时保护检测员的听觉

7、  内衬泡沫材料的工具包

8、  说明书——通俗易懂,可在很短时间内学会仪器的使用

特点优点:

单向探测,加快探查故障的速度

       故障探测是单向进行的。AT的系统可以沿电缆的走向,在任意的方向下进行探测。该功能允许检测人员使用车辆进行故障位置的预定位。由于该系统可以对探测信号进行极高的放大,且天线探头是单向的,所以只要在汽车沿电缆缓慢行进的过程中,将探头挂在窗外,就可以有效的探测到所需的信号。震动输出的大部分能量会在故障点丢失,所以一旦经过了故障点,很短的距离内检测到的信号就会大大的减小,由此就可以迅速的确定故障的大致位置。













能够WQ区分背景噪音和故障点处电脉冲放电的声频震动

当冲击脉冲检测仪检测到故障点处的声频震动时声音检测仪和冲击脉冲计都有指示。当声音检测仪探测到了声音信号,而冲击脉冲计上无信号的话,则该音频信号来自于背景噪声。

AT公司的检测系统的另一大特色是可以在“Y”形分支处进行故障的定位。震动的电压波信号将传播到故障所在位置。如果所有的端点都有良好的绝缘,则将在故障所在分支上检测到Z强的冲击脉冲。

经过故障点时信号的变化

       在故障点前方逻辑指针指向故障,直到经过故障点表针反向偏转。此时需要进行反向的搜索。当发现检测到的声音信号幅值在较大的区域内都保持一致时,就可以采用类似坡度检测中使用的作图方法,对故障点进行JQ定位。DAD结合逻辑偏转指针,指明了故障方位,冲击脉冲仪检测了电磁波,两者都大大加快了故障定位的进程。

地探头传声器可以监听到软土、沙层、砂石以及水下的“震动”声音;地表接触传声器适用于沥青、混凝等硬质表面



S-D.A.D.CJ方位声波检测器










仪器功能包括DAD所有现有的功能。

仪器能够自动实现电磁脉冲故障定位,发光二极管指示器显示故障方位,还有故障中心指示,使能够在黑暗中也能“看见”电磁脉冲波及其方向。冲击式脉冲信号现在以易读的线条图形的形式出现,让你不管白天黑夜都能轻松读图。

S-D.A.D.极大地提高了脉冲器的性能,这就简化、加速了故障定位。CJ方位声波检测器传送更多故障位置的信息。CJ方位声波检测器提供了一个黄色条形图发光二极管来指示电磁脉冲波的冲击式脉冲,而不是使用表盘式指示器。这使得即使是在黑暗中读取也十分方便快捷。







故障方向和故障中心通过黄色和绿色的发光二极管指示。共有三种测量模式可供选择:

1)      基本故障定向,并有定心功能。

2)      基于时间的故障距离定位

3)      故障深度指示。

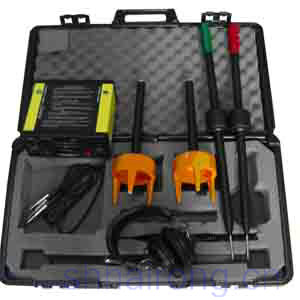

完整的声波检测系统

1)   两个泥土探针麦克风、电缆

2)   两个地面接触麦克风、电缆

3)   A-T冲击式脉冲仪器检测系统S-D.A.D.

4)   立体声耳机;泡沫塑料携带箱。

5)   可选:两个马镫型地面探针

MOM测磁故障定位仪







    MOM用于电缆故障的预定位,操作人员仅需监测’震动’发出的磁信号,就可大致的确定故障的位置。它无疑是一种低成本的故障监测仪。

        沿地下电缆走向边走边看,信号突然减小的地方就是发生故障的大致位置。

         轻巧的仪表可以挂在脖子上,以单手操作;单按钮完成所有操作。

        同一方法可以完成多种故障的定位,尤其适用于闹市区的电网系统。

从提高故障定位的方便性和降低成本方面看,MOM都是该领域的一个突破。操作者可以把它挂在的脖子上,在沿电缆走向行进的过程中单手进行操作,迅速找到故障的大致位置。

当靠近故障位置时,检测人员可以通过LED显示的脉冲波形,明显的看到震动所发出的电磁信号。信号幅值降低,则表明检测员已经经过故障点。可以通过单按钮调整LED的亮度,方便夜间观测。大部分故障的位置仅由MOM就可以确定。各种地形条件下故障的JQ位置的确定,可以由定向声波探测仪(D.A.D)完成。M.O.M在闹市地带电力系统故障位置的确定中尤其高效。检测员可以在沿电缆行进的过程中迅速准确的确定故障位置。

M.O.M操作简单,体积小巧,便于放进口袋随身携带。9V电池供电,可BZ75~100小时的连续工作。M.O.M可在极端的温度条件下工作,没有其它活动部件。
