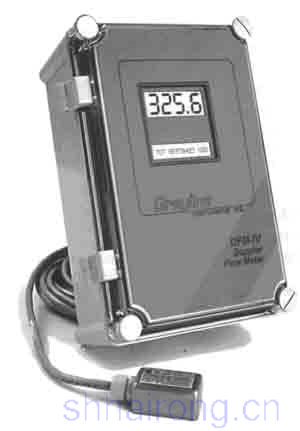

DFM-IV在线安装式多普勒C声波流量计
格林公司DFM-IV多普勒C声波流量计适用于测量一些会对普通流量计造成损伤的难测的液体,如:水、废水、石油液、化学液、酸液、碱液、腐蚀液和许多粘液。传感器电缆可达500英尺(152米),若传感器安装在危险场合时,可装安全栅以实现本安防爆。
工作原理 :    DFM-IV的传感器探头首先发射高频声波通过管壁而进入流体,然后声波被流体中的气泡或颗粒反射回传感器探头。由于流体是流动的,反射波以一个频率差返回(多普勒效应)。DFM-IV连续测量这种频率差而实现对流体的JQ测量。DFM-IV的Z大特点是声波的发射和接收可以在同一个传感器探险头内实现。当然,DFM-IV也可以是双探头测量。
 适用的介质
水、废水、石油液、化学液、酸液、碱液、腐蚀液和许多粘液,对带有100微米或更大的气泡或颗粒,且浓度Z小值为75PPM的液体进行测量。DFM-IV流量计通过一个安装在管外的传感器进行工作。
 流速范围
0.25英尺/秒至40英尺/秒(0.08米/秒至12.2米/秒)。
 管道尺寸
管道直径为1英寸至180英寸(0.025米到4.5米)。
 管道材质
碳钢、不锈钢、铁、铜、PVC、ABS、水泥衬里管等。
 精度:+/-1.0%。 重量:5kg。工作温度:-23℃至60℃
 传感器探头
单C声波探头带有6米屏蔽同轴电缆。 可选双C声波探头,可选测量小管道(外径12.5mm)的探头,也可选插入式探头。电缆长度可选达152米。 C声波探头可以承受偶然的水浸压力达20psi。
 控制继电器
三个5安培SPDT,另二个附加5安培SPDT可选,可设置为与流量成正比例的脉冲输出/流量报警。
 组态
用三个嵌入式按键很容易进行组态,提供密码保护。
 记录
可提供一个带有可使用30天纸带的嵌入式图形记录仪。
 软件
提供一个具有RS-232C输出口的可编程的数据记录仪及将数据传送给PC计算机进行数据分析和报告的PC软件。
 供电电源
100-160VAC,50-60Hz/180-260VAC,50-60Hz/24VDC/12VDC电池供电。
 信号输出
独立的4-20mA,负载电阻为1000欧姆。
 显示
4位LCD瞬时流量显示和16位累计流量显示。
 电涌保护
对电源输入、传感器探头、4-20mA输出提供电涌保护。
 封装
防水、防尘(NEMA4X,IP67)/本安防爆(ClassⅠ, Ⅱ,Ⅲ,Div.I,II,Groups C,D,E,F,G)。尺寸:188 X 278 X 130mm
