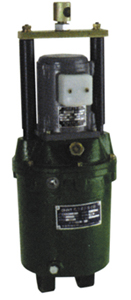

| YT1系列电力液推动器 |
|
 概述
YT1系列电力液压推动器适用于交流50Hz，电压380V的电路中，该推动器主要作为块式制动器的驱动之用，也适用于其他机械装置。

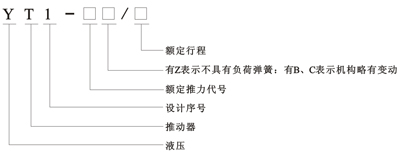

型号及其含义
主要技术参数
| 型号 |
|
MYT1-18 |
MYT1-25 |
|
MTY1-45 |
|
|
MTY1-90 |
|
MTY1-180 |
|
|
推力
N |
代号 |
18 |
25 |
|
45 |
|
|
90 |
|
180 |
|
|
| |
177 |
245 |
|
441 |
|
|
883 |
|
1764 |
|
|
| 行程(mm) |
|
25 |
25 |
40 |
40 |
50 |
60 |
60 |
80 |
80 |
100 |
120 |
常温时上
升时间(s) |
|
0.6 |
|
0.7 |
|
0.7 |
|
0.8 |
|
1.0 |
|
|
常温时下
降时间(s) |
|
0.4 |
|
0.4 |
|
0.4 |
|
0.5 |
|
0.6 |
|
|
| 电动机 |
型号 |
B062Z |
B062Z-2 |
|
ASF8-A |
|
|
ASF |
|
B112Z |
|
|
| 功率(W) |
50 |
60 |
|
120 |
|
|
250 |
|
400 |
|
|
| 额定电压(V) |
～380 |
～380 |
|
～380 |
|
|
～380 |
|
～380 |
|
|
| 转速r/min |
2800 |
2800 |
|
2800 |
|
|
2800 |
|
2800 |
|
|
| 牌号 |
|
10号变
压油器 |
10号变
压油器 |
|
10号变
压油器 |
|
|
10号变
压油器 |
|
10号变
压油器 |
|
|
| 重量 |
|
0.8 |
1 |
|
1.5 |
|
|
2.5 |
|
4 |
|
|
每小时Z大
操作次数 |
|
600 |
600 |
|
600 |
|
|
600 |
|
600 |
|
|
推动器无油
重量(kg) |
|
9.8 |
15 |
|
27 |
|
|
44 |
|
75 |
|
|

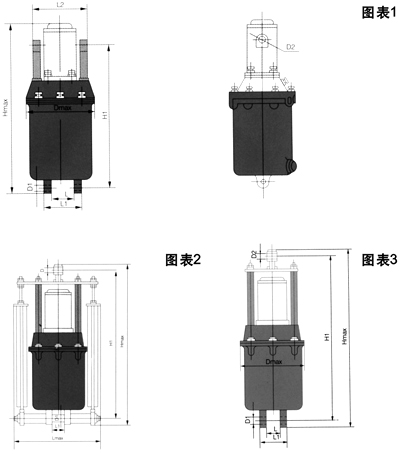

外形及安装尺寸
图表1
| 型号 |
额定行程(mm) |
L |
L1 |
L2 |
H |
H1 |
D |
D1 |
D2 |
| YT1-18Z/2 |
25 |
25 |
50 |
110 |
300 |
270 |
φ137 |
φ12 |
φ12 |
| YT1-25Z/2 |
25 |
27 |
54 |
123 |
333 |
260 |
φ154 |
φ16 |
φ16 |
| YT1-25Z/4 |
40 |
32 |
64 |
123 |
360 |
300 |
φ154 |
φ16 |
φ16 |
图表2
| 型号 |
额定行程(mm) |
L |
L1 |
H |
H1 |
D |
D1 |
| YT1-25/4 |
40 |
228 |
32 |
404 |
380 |
φ14 |
φ16 |
| YT1-45/6 |
60 |
266 |
47 |
496 |
460 |
φ16 |
φ20 |
| YT1-60/8 |
80 |
320 |
60 |
600 |
555 |
φ20 |
φ25 |
| YT1-180/12 |
120 |
420 |
85 |
820 |
765 |
φ25 |
φ30 |
图表3
| 型号 |
额定行程(mm) |
L |
L1 |
H |
H1 |
D |
D1 |
D2 |
| YT1-18Z/2 |
25 |
25 |
50 |
325 |
303 |
φ137 |
φ12 |
φ10 |
| YT1-25Z/2 |
25 |
27 |
54 |
386 |
360 |
φ165 |
φ16 |
φ12 |
| YT1-25Z/4 |
40 |
32 |
64 |
404 |
380 |
φ165 |
φ16 |
φ14 |
| YT1-45Z/4.5.6 |
40.50.60 |
47 |
94 |
496 |
460 |
φ178 |
φ20 |
φ16 |
| YT1-90Z/6.8 |
60.80 |
60 |
120 |
600 |
555 |
φ210 |
φ25 |
φ20 |
| YT1-180Z/8.10.12 |
80.100.120 |
85 |
170 |
820 |
765 |
φ254 |
φ30 |
φ29 |
|
|
|
|
|
| |
|
