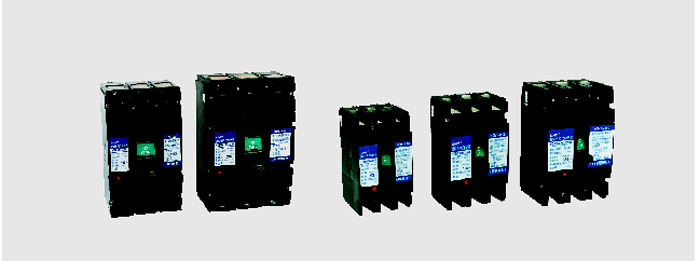

   YCM1系列塑料外壳式断路器















YCM1系列塑料外壳式断路器(以下简称断路器),是 新型断路器之一,按照其额定极限短路分断能力(Icu)的高低,分为C型(基本型),L型(标准型),M型(较高分断型),H型(高分断型)四类。该产品具有体积小,分断高, 飞弧短,抗振动的特点,是陆地及船舶使用的理想产品。其额定绝缘电压800V(YCM1-63为500V),适用于交流50Hz, 额定工作电压690V(YCM1-63为400V)及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载,短路和欠电压保护装置,能保护线路及电源设备不受损坏。

本断路器可垂直安装(即竖装),亦可水平安装(即横装)。
1.按过电流脱扣器额定电流(A)分:YCM1-63为(6)、10、16、20、25、32、40、50、63A九级;YCM1-100为(10)、16、20、25、32、40、50、63、80、100A十级;
YCM1-225为100、125、140、160、180、200、225A七级;YCM1 -400为225、250,315、350、400A五级;YCM1-630为400、500、630A三级。

注:  ①6A规格只有电磁(瞬时)型;带( )为不推荐规格。
②按接线方式分板前接线,板后接线,插入式三种。
③按过电流脱扣器型式分热动电磁(复式)型,电磁(瞬时)型两种。
④按附属装置分带附属装置和不带附属装置两种:附属装置分内部装置和外部装置:
内部装置有分励脱扣器,欠电压脱扣器,辅助触头,报警触头四种,外部装置有转动手柄操作机构,电动操作机构等。

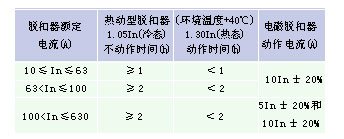

3.1 断路器热动型脱扣器具有反时限特性;电磁脱扣器为瞬时动作,特性见表:







注:电动机保护用断路器1.0In不动作时间均为2h,动作电流为1.20In(热态),动作时间均为2h,电磁脱扣器动作电流为12In±20%(A)。

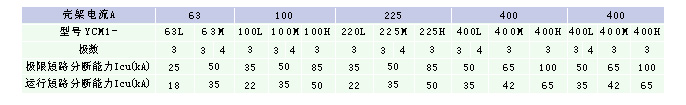

3.2 额定短路分断能力(AC440V)






1. 海拔高度2000m以下;
2. 周围介质温度不高于+40℃(对船用产品为+45℃)和不低于-5℃;
3. 能耐受潮湿空气的影响;
4. 能耐受盐雾、油雾的影响;
5. 能耐受霉菌的影响;
6. Z大倾斜度为22.5°;
7. 在受到船舶正常振动时能KK工作;
8.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;
9. 在没有雨雪侵袭的地方。
