一、高压交流验电器
1.GD 系列高压验电器简述:
  GD 系列高压验电器由电子集成电路制成的声光批示 , 性能稳定、KK。具有全电路自检功能和抗干扰性强等特点。 GD 系列高压验电器适用于 220V-500V 、 6KV 、 10KV 、 20KV、35KV 、 110KV 、 220KV 、 500KV 交流输配电线路和设备的验电,无论是白天或夜晚、室内变电所站或室外架空线上,都能正确、KK地为您服务,是电力系统和工矿企业电气部门BB的安全用具。
GD系列声光显示高压交流验电器由电力部安全工器具质量监督检验测试中心检测,各项技术指标均符合国家技术标准(DL740-2000)。
ZGD型声光显示高压直流验电器具有全线路自检功能,主要用于地铁直流+1500V高压线路上是否有电压。

GD-10型
2.技术指标:
 2.1 使用环境条件
   a . 环境温度:- 25 度~ + 55 度   b. 相对湿度:≤ 90 %
 2.2 主要技术参数

型  号

GD-10

GD-35

GD-110

GD-220

GD-500

 使用电压(KV)

10

35

110

220

500

 起动电压(KV)

1.5~4.0

5.25~14

16.5~44

33~88

75~200

 静态电流(μA)

<1

<1

<1

<1

<1

 动态功耗(W)

<0.2

<0.2

<0.2

<0.2

<0.3

 验电响应时间(S)

<1

<1

<1

<1

<1

 清晰可辩距离(m)

>3

>4

>5

>6

>10



型  号

GD-1C

GD-10C

GD-10

GD-35A

GD-35

GD-110

GD-220 GD-220A GD-500

 电压等级 ( KV )

220V-500V

10

10

35

35

110

220
220
500

 分类

袖珍型

袖珍型

标准型

携带型

标准型

标准型

标准型
加长型
标准型

 回缩长度

200

200

300

250

390

530

730
830
1200

 伸缩长度

930

930

1180

1500

1680

2580
3730
4330
7500

 节数

8

8

6

10

6

6

6
6
8
2.3 验电操作杆电气性能

操作杆电压等级
(KV)

泄露试验
(KV)

泄漏电流
(μa)

工频电压
(KV)

耐压时间
(KV)

10

12

≤ 10

100

1

35

42

≤ 10

150

1

110

88

≤ 10

250

1

220

170

≤ 10

450

1

500

400

≤ 10

640

5

 说明:验电操作杆经工频耐压后不应出现局部发热,闪络及击穿现象。

2.4 GD系列高压验电器还应具备以下功能
a. 具备响应同等级 GF 系列验电信号发生器的检验信号;
b. 具备工作电源欠压指示器功能;
c. 具备自我检验功能;
d. 具有耐一定的冲击与自有跌落的能力;
e. 具有抗同相与异相干扰的能力;
f. 具有分辨交流感应电压的能力;
g. 具有分辨直流电亚的能力;
h. 具有防短接与电火花侵入的能力。

3 使用方法及注意事项
3.1 为BZ人身和设备的安全,验电器与发生器应在空气流通环境干燥的专用地点存放。
3.2 电气设备上使用验电器进行验电操作,应遵照电业安全工作规程的有关规定进行。
3.3 使用前,应根据被验电气设备的额定电压,选用合适型号的验电器。
3.4 操作人员必须手握操作手柄并将操作杆全部拉出定位后方可按有关规定顺序进行验电操作。
3.5 在非全部停电场合进行验电操作,应先将验电器在有电部位上测试,再到施工部位进行测试,然后回复到有电部位上复测,以确保安全。不得以验电器的自检按钮试验替代本项操作。自检按钮试验仅供参考。
3.6 在全部停电场合进行验电操作时,应在验电操作前使用本公司生产的 GF 系列相应电压等级的“验电信号发生器”对该验电器进行完好性的验证后,方可进行验电操作。
3.7 若发现验电器欠压指示灯点亮时,则提示需立即更换新电池后再继续试验。若出现验电器损坏时,切勿擅自处理,请及时与我公司联系修理或更换。
3.8 验电器的电子元件有自然老化的过程,为确保验电操作的安全KK,保障电网设备及验电操作人员的人身安全,验电器的正常使用寿命自出厂之日起定为三年,特殊情况需延长使用年限时,须征得制造厂同意,办妥有关复检手续并出具同意延长使用证明后方可继续使用,但Z长使用年限不得C过五年,到时用户可用寿终验电器以优惠价贴换新的验电器继续使用。

4 定期试验
4.1 为BZ人身和设备的安全,验电器必须根据电业安全工作规程规定的期限,定期进行预防性试验。
4.2 预防性试验前,应先进行外观检查,当发现验电指示器的外壳有缺损,绝缘杆有裂纹等明显缺陷时,不宜进行预防性试验,应及时送交修理或更换。
4.3 GD 系列验电器应做整体起动电压试验,其结果应符合表一的规定。
4.4 GD 系列验电器的绝缘杆应单独进行工频交流耐压试验。试验前应对绝缘杆的表面作清擦处理,然后按预防性试验标准进行耐压试验,以杆体无发热、闪络及击穿现象为合格。

GD-10C型
GD-35型
GD-110型
注:
GD系列声光显示高压交流电器,具有全电路自检功能。主要用于交流高压线路和电气设备是否有工频电压,具胡声光报警功能。性能KK稳定,抗干扰强等优点。
5.验电器规格表
序号 型号规格 电压等级 分类 回缩长度MM 伸展长度MM 节数
1 GD-1C型 220-500V 袖珍型 200 930 8
2 GD-10C型 400V-10KV 袖珍型 200 930 8
3 GD-10C型 10KV 袖珍型 200 930 8
4 GD-6型 6KV 标准型 300 1180 6
5 GD-10型 10KV 标准型 300 1180 6
6 GD-20型 20KV 标准型 390 1680 6
7 GD-20型 20KV 携带型 250 1500 10
8 GD-35型 35KV 标准型 390 1680 6
9 GD-35A型 35KV 携带型 250 1500 10
10 GD-35型 27.5-35KV 电气化铁路专用 1150 6000 6
11 GD-110型 110KV 标准型 530 2580 6
12 GD-220型 220KV 标准型 730 3730 6
13 GD-220A型 220KV 加长型 830 4330 6
14 GD-330型 330KV 标准型 1150 6000 6
15 GD-500型 500KV 标准型 1200 7500 8
16 GD-500型 500KV 加长型 1700 8500 6
GD系列
GD-220型
GD-500型
6.注意事项:
  为BZ人身和设备的安全,验电器与发生器应在空气流通环境干燥的专用地点存放。
  6.1 电气设备上使用验电器进行验电操作,应遵照电业安全工作规程的有关规定进行。
  6.2 使用前,应根据被验电气设备的额定电压,选用合适型号的验电器。
  6.3 操作人员必须手握操作手柄并将操作杆全部拉出定位后方可按有关规定顺序进行验电操作。
  6.4 在非全部停电场合进行验电操作,应先将验电器在有电部位上测试,再到施工部位进行测试,然后回复到有电部位上复测,以确保安全。不得以验电器的自检按钮试验替代本项操作。自检按钮试验仅供参考。验电器的电子元件有自然老化的过程,为确保验电操作的安全KK,保障电网设备及验电操作人员的人身安全,验电器的正常使用寿命自出厂之日起定为三年,特殊情况需延长使用年限时,须征得制造厂同意,办妥有关复检手续并出具同意延长使用证明后方可继续使用,但Z长使用年限不得C过五年。
  6.5为BZ人身和设备的安全,验电器必须根据电业安全工作规程规定的期限,定期进行预防性试验。
  6.6预防性试验前,应先进行外观检查,当发现验电指示器的外壳有缺损,绝缘杆有裂纹等明显缺陷时,不宜进行预防性试验,应及时送交修理或更换。
二、低压交流验电器

GD-1C 型伸缩式低压交流验电器

一、概述
   GD-1C 型伸缩式低压交流验电器主要用于 500V 及以下低压电气设备上的验电。

二、技术指标

1.使用环境条件
1-1. 环境温度:-25℃~+50 ℃
   1-2. 相对湿度:≤90%
   1-3. 使用场合:户内和户外无雨天气
主要技术参数
   2-1. 额定电压等级:400V
   2-2. 启动电压:≯36V(按厂部特定测试条件下)
   2-3. 静态工作电流:≤1μa
   2-4. 动态功耗:≤0.2w
   2-5. 验电响应时间:≤1s
   2-6. 具备自我检验功能及欠压指示功能

三、使用方法及注意事项

1. 为BZ人身和设备的安全,验电器与发生器应在空气流通环境干燥的专用地点存放。
2.电气设备上使用验电器进行验电操作,应遵照电业安全工作规程的有关规定进行。
3. 验电前应对验电器进行自检试验。其方法是按一下自检按钮,验电器应发生连续的间隙式声光报警信号。若自检试验无声光指示灯时,不得进行验电。
4.在非全部停电场合进行验电,应先将验电器在有电部位上测试,再到施工部位进行测试,然后回复到有电部位上复测以确保安全。在全部停电场合进行验电,可采用在停电前或其它有电场所将验电器进行预验,证明验电器完好后待用。
5. GD-1C 型伸缩式低压交流验电器在进行验电操作时必须将伸缩式操作杆全部拉伸到位,验电操作人员手握相交手柄进行验电, GD-1C型单杆式低压交流验电器在进行验电操作时,验电操作人员手握橡胶手柄即可进行验电。当验电指示器端部的金属输入触针接触低压带电体时,验电器应有声光报警指示。
6.该验电器由于采用微功耗厚膜集成电路,静态功耗极微,因此长期使用无须更换电池,当进行自检试验不能发出声光信号时,再考虑更换电池。更换电池的方法是:旋下操作杆及电池螺盖,取出旧电池然后换上新电池后再旋紧电池螺盖及操作杆。注意:必须使用优质SR44 氧化银电池( 1.5V 三粒),安放时电池的“ + ”极必须朝外(螺盖方向为正), “ - ”极向里安装。
7.验电器如遇损坏,切勿擅自处理,请及时与我公司联系修理或更换。

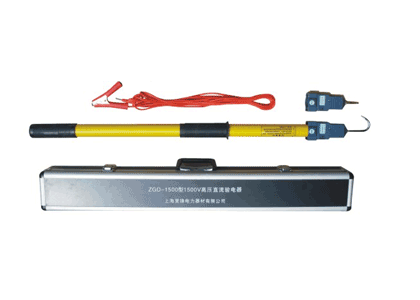

三、高压直流验电器ZGD-1500型+1500V / ZGD-750型+750V

一、概述

ZGD-1500型+1500V / ZGD-750型+750V 高压直流验电器是GD系列高压交流验电器的派生产品,其指示器与操作杆都应用交流验电器的结构与工艺,所不同之处在于直流验电器操作杆的首节绝缘杆内增设了高压限流元件及接地引下端口。在型号区分上也较交流验电器增设了正、负极性之分。

二、技术指标

1. 使用环境条件
   环境温度:-25℃~+55℃
   相对湿度:≤90%
   使用场合:户内和户外无雨天气

序号 型号规格 电压等级 分类 回缩长度MM 伸展长度MM 节数 可换式电阻管长度 接地线长度
1 ZGD-750型 +750V 标准型 830 4330 6 500MM 7000MM
2 ZGD-1500型 +750V 标准型 830 4330 6 500MM 7000MM
2. 验电器外形尺寸和重量

型 号

杆回缩尺寸(cm)

限流管长度(cm)

杆拉伸长度(cm)

总重量(g)

ZGD-1500

80±3

62±3

440±5

900

ZGD-750

80±3

62±3

440±5

900

3. 使用电压、启动电压及使用寿命

型 号

使用电压(V)

启动电压(V)

验电次数

ZGD-1500

+750

110~300

5000

ZGD-750

+750

110~300

5000

4. 验电器工作电源及功耗

型 号

电池型号

工作电压(V)

静态电流(μa)

动态功耗(mw)

ZGD-1500

SR-44

6

≤1

≤100

ZGD-750

SR-44

6

≤1

≤100

5. 验电响应时间、响应距离及声光指示强度

型 号

响应时间(S)

响应距离(cm)

清晰可辨(m)

ZGD-1500

≤1

≤1

≥5

ZGD-750

≤1

≤1

≥5

6. 限流杆及操作杆电气性能

型 号

限流杆耐压(kV)

操作杆耐压(kV)

耐压时间(min)

ZGD-1500

3(DC)

100 (AC)

5

ZGD-750

3(DC)

100 (AC)

5

  注:限流杆及操作杆耐压后不应出现局部发热或击穿现象。
7. ZGD-1500 ZGD-750高压直流验电器还具备指示器部份自我检测功能。
三、使用方法及注意事项
   为BZ人身和设备的安全,确保验电器的完好性,验电器应存放在空气流通、环境干燥的场所。
验电操作前应对验电器进行自检,方法是:按下自检按钮验电指示器应发出清晰的声光报警信号。若自检无声光指示信号时不得进行验电操作。验电操作前还须检查接地引下线是否完好,接触点是否KK。
   验电操作顺序为:
   (1)将接地引下线的地轧,KK地夹在良好的接地轨或极上。
   (2)将接地引下线上端的插头KK地插进首节杆末端的插孔内。
   (3)旋上验电指示器,并进行自检试验。
   (4)拉伸所有绝缘操作杆,使其拉足并定位。
   (5)操作人员应先将该验电器的有电部位上验电,证明该验电器性能完好,然后在施工部位上验电,确认施工部位是否有电,Z后,还应回复到有电部位进行复验,以确保该验电器的完好性。ZGD-1500 ZGD-750 高压直流验电器采用微功耗集成电路,静态功耗极微,因此长期使用无须更换电池,当进行自检试验不能发出声光信号时,再考虑更换电池。验电器如遇损坏,切勿擅自处理,请及时与我公司联系修理或更换。

四、定期试验
   为BZ人身和设备的安全,验电器必须按规定,每半年进行一次定期预防性试验。
    预防性试验项目为:(1)整组启动电压试验。(2)限流杆耐压试验。
   其试验结构应符合技术指标的规定预防性试验前应先进行外观检查,当发现验电器的外壳有缺损、绝缘杆有裂缝等明显缺陷时,不宜进行试验,应及时送交修理或更换部件后再进行试验。
