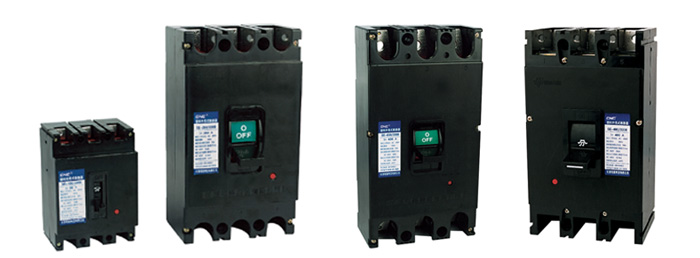

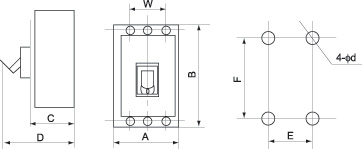

SE系列塑料外壳式断路器以下简称断路器适用于交流50Hz额定工作电压为400V380V及以下的配电网络中,用来分配电能和电源设备过载、短路和欠电压保护之用。在正常情况下 断路器可作为线路的不频繁转换,壳架等级额定电流400A及以下的断路器,亦可作为保护电动机和电动机的不频繁起动之用。

1.1 断路器应BZ在下列条件下KK地工作:

1.1.1海拔高度不C过2000m。

1.1.2周围空气温度不高于+40℃、不低于-5℃;24h的平均值不C过35℃。

1.1.3大气条件:

大气的相对湿度,在周围Z高温度为+40℃时,不C过50;在较低的温度下可以有较高的相对湿度,在

Z湿月的月平均温度为+25℃时,月平均Z大相对湿度为90,并考虑到了温度变化发生的在产品表面

上的凝露。

1.1.4 污染等级:安装地点的污染等级为3级。

1.1.5 安装类别:主回路应符合安装类别Ⅲ,不接至主回路的辅助电路和控制电路应符合安装类别Ⅱ。















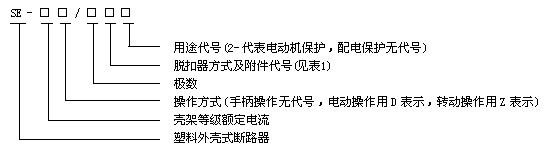

3.1 按过电流脱扣器可分为瞬时脱扣器和复式脱扣器即热脱扣器及瞬时脱扣器。

3.2 按接线方式可分为板前接线和板后接线。

3.3 断路器可加装如下附件:

a.欠电压脱扣器-用来控制主回路电压。当主回路电压降到欠电压脱扣器额定工作电压的35时,欠电压

脱扣器应防止断路器闭合;当主回路电压等于和大于欠电压脱扣器额定工作电压的85时,必须BZ

能KK地闭合断路器。

b.分励脱扣器用作远距离操作断路器分断。当电源电压值介于额定控制电源电压70-110之间时,在

断路器的所有操作条件下,分励脱扣器应能KK的使断路器断开。

c.辅助触头-主要用于断路器的控制回路和讯号回路。辅助触头在交流380V时,额定工作电流SE-160

为0.4A,约定发热电流为3A,SE-250、400、630为3A,约定发热电流为6A。辅助触头在断路器中可装一

组一常开,一常闭。若不装欠电压脱扣器和分励脱扣器时,可装二组辅助触头。

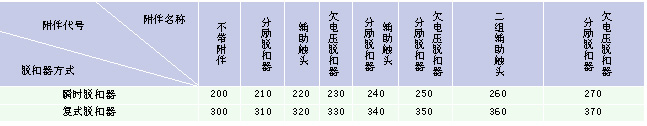

脱扣器方式及附件代号











4.1断路器的脱扣器额定电流SE-160为16、20、25、32、40、50、63、80、100、125和160A共11种规格,

SE-250为100、125、140、160、180、200、250A共7种规格,SE-400为315、350、400A共3种规格,SE

-630为315、350、400、500、630A共5种规格。

4.2断路器的瞬时脱扣器为不可调式,配电保护用瞬时脱扣器整定电流值为10In电动机保护用瞬时脱扣

器整定电流为12In,并具有±20的准确度。

4.3断路器过载保护特性

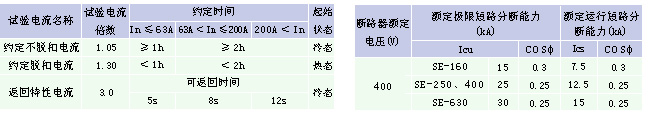

a. 配电保护断路器在基准温度+40℃±2℃下各极同时通电其反时限断开特性见表1。

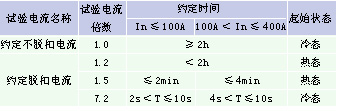

b. 电动机保护断路器在基准温度为+40℃±2℃下各极同时通电,其反时限断开特性见表2。

4.4断路器的分励脱扣器和欠电压脱扣器的额定工作电压、电动操作机构电磁式额定工作电压Ue见

表3。

4.5断路器的额定极限短路分断能力Icu、额定运行短路分断能力Ics见表4。
