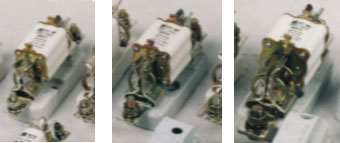

RT0系列有填料封闭管式熔断器


一、适用范围
    RT0系列为有填料封闭管式熔断器,适用于交流50Hz、额定电压380伏,直流额定电压440伏及以下短路电流大的电力网络或配电装置中,作为电缆、导线及电气设备(如电动机、变压器及开关等)的短路保护及导线、电缆的过负荷保护。尤适用于供电线路或断流能力要求较高的场所,如电厂用电,变电所的主回路及靠近电力变压器出线端的供电线路中作保护用。


三、主要技术参数

熔断器允许长期工作于额定电流及110%额定电压的情况下。
RT0系列熔断器技术数据见表1


表1

额定电流(A)
熔体额定电流(A)
极限分断能力(KA)
回路参数
交流380V
直流440V
交流380V
直流440V
50
5,10,15,20,30,40,50
50(有效值)
25
COSψ=0.1-0.2
T=15-20ms
100
30,40,50,60,80,100
200
80*,100*,120,150,200
400
150*,200250,300,350,400
600
350*,400*,450,500,550,600
1000
700,800,900,1000

二、型号及其含义

四、外形及安装尺寸

表2
熔断器型号
A
B
C
RTO-50型
75
135
35
RTO-100型
100
180
56
RTO-200型
105
200
62
RTO-400型
115
220
70
RTO-600型
135
260
82

RT0系列熔断管的外形尺寸及重量 表2
熔断管额定电流(A)
熔断管的外形尺寸(mm)
重量(kg)
A
B
C
D
E
F
G
50
104
67
25
40
4
51
12
0.02
100
125
67
40
40
6
52
18
0.25
200
135
67
46
46
6
58
23
0.40
400
145
67
55
55
6
66
30
0.60
600
165
67
66
66
6
77
36
0.25
1000
280
90
85
85
6
100
50
2.2
RT0系列熔断器板前接线底座外形、安装尺寸及重量 表3
额定电流(A)
熔断管的外形尺寸(mm)
重量(kg)
A
B
C
D
E
F
G
H
I
J
K
L
50
134
120
76
20
-
15
30
11
24
70
M6
Ф7
100
180
160
80
20
30
20
55
15
32
92
M8
Ф9
0.5
200
200
175
80
20
30
25
60
15
33
102
M10
Ф9
0.8
400
220
190
80
20
30
30
70
15
37
110
M12
Ф9
1.2
600
260
220
80
20
30
40
80
20
45.5
135
M16
Ф9
2.25
1000
350
300
110
50
40
50
90
25
49
175
M20
Ф13
5.5

RT0系列熔断器板后接线底座外形、安装尺寸及重量 表4
额定电流(A)
熔断管的外形尺寸(mm)
重量(kg)
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
100
188
160
90
10
15
Ф6
Ф19
R2.5
20
80
M8
20
40
30
66
109
15
0.2
200
211
175
90
15
15
Ф6
Ф22
R3.5
25
80
M10
25
46
30
70
125
15
0.5
400
236
190
92
18
18
Ф7
Ф27
R4
30
80
M12
30
55
30
75
140
18
1.0
600
275
220
92
26
26
Ф7
Ф34
R4.5
35
80
M16
40
60
35
84
164
18
2.0
1000
347
300
130
30
30
Ф9
-
R6
50
110
-
50
78
30
103
217
15
4.6
