MQ1系列交流牵引电磁铁
概述
    MQ1系列交流牵引电磁铁适用于交流50Hz，额定电压至380V的控制电路中，作为机械设备及自动化系统中各种操作机构的远距离控制用。线圈断电后无复位装置。

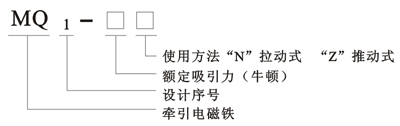

型号及其含义


主要技术参数
型号 额定吸引力(牛顿) 额定行程(mm) 操作频率/小时通电持续率/60% 备注
MQ1-0.7Z 7 10 1200 相当于MQW-0.7
MQ1-1.5N，1.5Z
MQ1-3N，3Z		 15 20 600 相当于MQ1-1-(5，6) 101
30 25 600 相当于MQ1-1-(5，6) 111
MQ1-5N，5Z 50 25 600 相当于MQ1-1-(5，6) 121
MQ1-8N，8Z 80 25 600 相当于MQ1-1-(5，6) 131
MQ1-15N 150 50 300 相当于MQ1-5 141
30 600
MQ1-25N 250 30 600 相当于MQ1-5 151

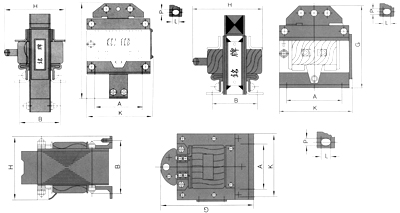

外形及安装尺寸


型号 安装尺寸
A B L P H K G
MQ1-1.5N 55±0.5 39.5±1.5 80+6 60+6 75 70 83
MQ1-3N 60±0.5 47.5±1.5 80+6 60+6 84 95 95
MQ1-5N 83±0.5 59±1.5 100+6 70+6 96 109 118
MQ1-8N 83±0.5 72±1.5 100+6 70+6 106 109 118
MQ1-15N 108±0.5 85±1.5 120+6 90+6 122 117 185
MQ1-25N 108±0.5 120±1.5 120+6 90+6 160 147 185
MQ1-0.7Z 40±0.5 36±1.5 80+6 50+6 52 50 65
MQ1-1.5Z 55±0.5 44.5±1.5 80+6 60+6 79 70 119
MQ1-3Z 60±0.5 50.5±1.5 80+6 60+6 84 83 135
MQ1-5Z 83±0.5 67±1.5 100+6 70+6 100 109 162
MQ1-8Z 83±0.5 80±1.5 100+6 70+6 115 109 162
