◆用途及适用范围

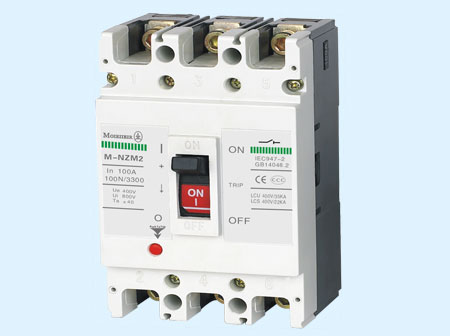

       M-NZM系列塑料外壳式断路器（以下简称断路器），是本公司 研制、开发的新型断路器之一。其额定绝缘电压为800V，（M-NZM1-63为500V），适用于交流50Hz，额定工作电压690V以下，（M-NZM1-63为400V），额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。

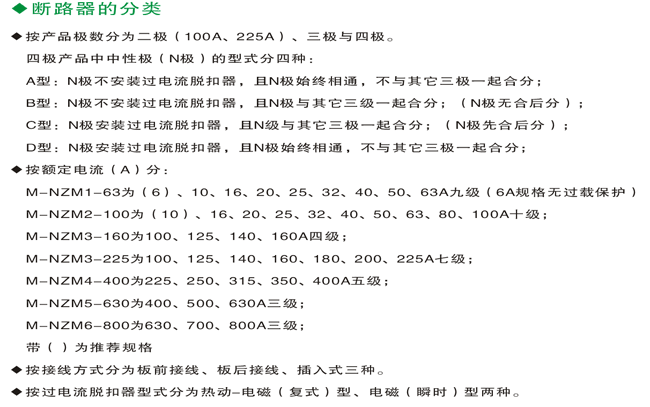

        断路器按照额定极限短路分断能力（lcu）的高低分为N型（标准型）、H型（较高分断型）、L型（高分断型）三类。该断路器具有体积小、分断高、飞弧短（部分规格零飞弧）、抗振动等优点，是陆地及船舶使用的理想产品。

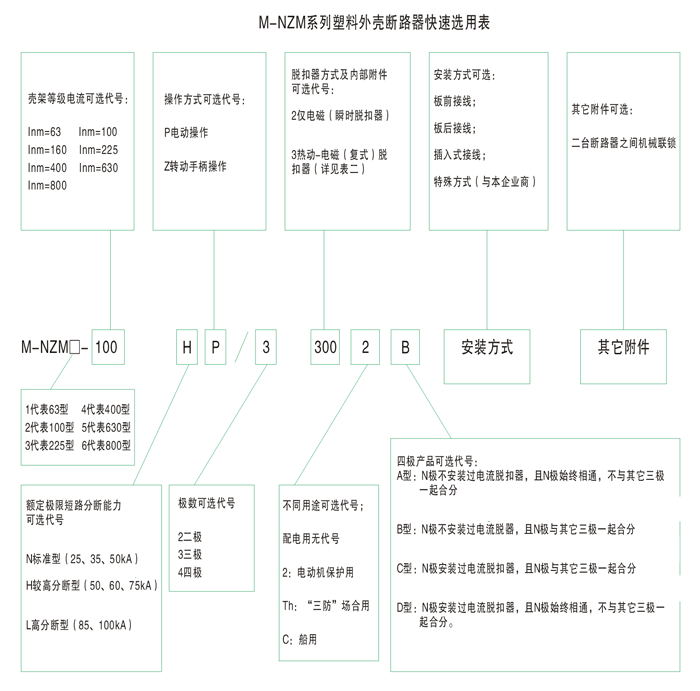

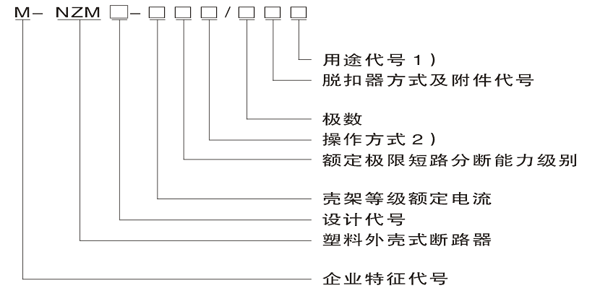

◆型号及含义

注：
1）配电用断路器无代号；保护电动机用断路器以2表示。
2）手柄直接操作无代号；电动操作用P表示；转动手柄用Z表示。
◆适用工作环境
◆海拔高度2000m及以下；
◆周围介质温度不高于+40oC（对船用产品为+45oC）
    和不低于-5oC；
◆能耐受潮湿空气的影响；
◆能耐受盐雾、油雾的影响；
◆Z大倾斜为±25.5o；
◆在受到船舶正常振动时能KK工作；
◆在受到地震情况下（4g）能KK工作；
◆在无爆炸危险的介质中，具介质无足以腐蚀金属的
    破坏绝缘的气体与导电尘埃的地方；
◆在没有雨雪侵袭的地方。



◆脱扣器方式及附件代号

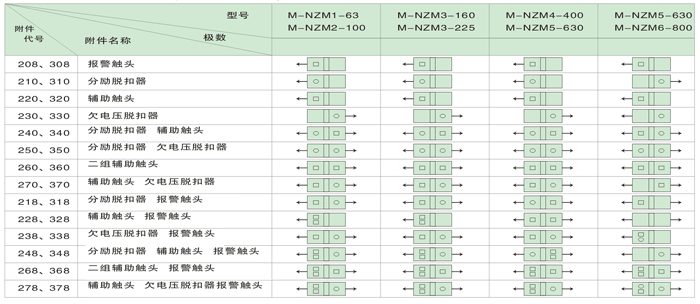

■脱扣器方式及内部附件代号

注：
■200：表示仅有电磁脱扣器的断路器本体；300：表示带有热动一电磁脱扣器的断路器本体；000：不带脱扣器的断路器的本体。
■对M-NZM2-100、M-NZM3-225二极产品只有210、310、220、320、230、330；对M-NZM2-100、M-NZM3-160、225四极
    断路器无218、318、248、348、N极为A型和D型时无240、340、260、360、268、368；
■对M-NZM4-400、M-NZM6-630及M-NZM6-800其中248、348、278、378规格中辅助触头为一对触头（即一常开、一常闭），
    268、368规格中的辅助触头为三对触头（即三常开，三常闭）。

■连接导线的截面积与相适应的额定电流
额定电流值（A）
10
16,20
25
32
40,50
63
80
100
125
160
18,200,225
250
315,350
400
导线截面积（mm2）
1.5
2.5
4
6
10
16
25
35
50
70
95
120
180
240


额定电流值（A）
电 缆
铜 排
截面积（mm2）
数量
尺寸（mm x mm）
数量
500
150
2
30x5
2
630
185
2
40x5
2
700,800
200
2
40x5
2

◆内外部附件
■断路器的内部附件
  （根据用户需要断路器附件可直接引出接线，或加装引出接线端子）。
1.欠电压脱扣器
   欠电压脱扣器分三种型号：
   A型：一个规格五个电压等级：AC50Hz   110V   230V   400V;
                                                       DC   110V   220V
   B型：（三相保护）一个规格：AC50Hz   400V
   C型：两个规格：AC50Hz   230V或400V

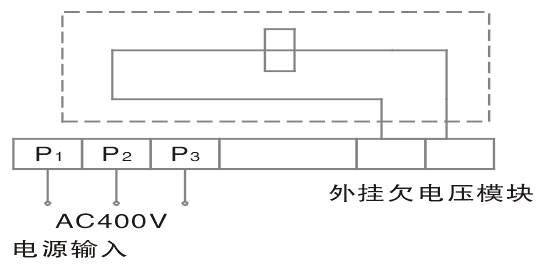

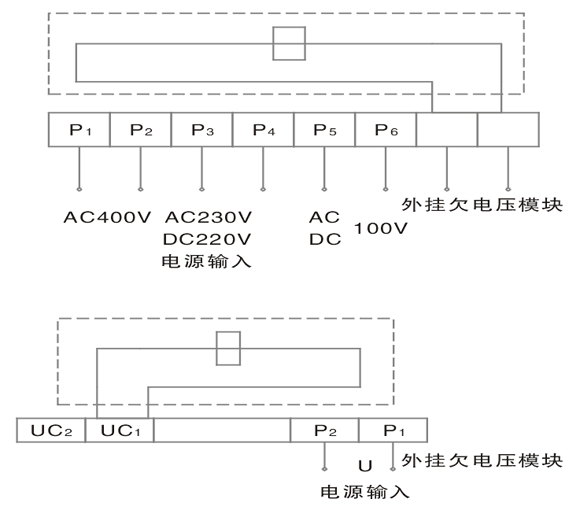

   接线图（虚框内为开关内部附件）



在额定工作电压的70%~35%时，欠电压脱扣器应KK使断路器脱扣。警告：欠电压脱扣器必须先通电，断路器才能再扣及合闸。否则将损坏断路器！
额定电流值（A）
欠电压脱扣器功率（W）
AC230V
AC400V
M-NZM1-63
3.5
3.3
M-NZM2-100
2.6
3.3
M-NZM3-160
3.8
3.3
M-NZM3-225
3.8
3.3
M-NZM4-400
3.7
2.7
M-NZM5-630
2.3
2.7
M-NZM6-800
2.5
2.8

2.分励脱扣器

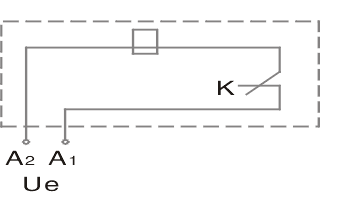

   接线图（虚框内为开产在内部附件）

K：分励脱扣器内部与线圈串联的微动开关常闭触头，当断路器分闸后，该触头自行断开，合闸时闭合。
3.报警触头

断路器处于“分”“合”时的位置

断路器处于“自动脱扣”（报警）时的位置

规格：AC50Hz,230V或400V；DC220V或24V（注：DC24V为不推荐规格）。
在额定控制电源电压的70~110%之间时，分励脱扣器应KK使断路器脱扣。
4.辅助触头

断路器处于“分”时的位置

壳架等级电流400A及以上断路器（一组四对触头）



壳架等级电流225A及以下断路器（一组二对触头）

断路器处于“合”时的位置

壳架等级电流400A及以上断路器（一组四对触头）



壳架等级电流225A及以下断路器（一组二对触头）


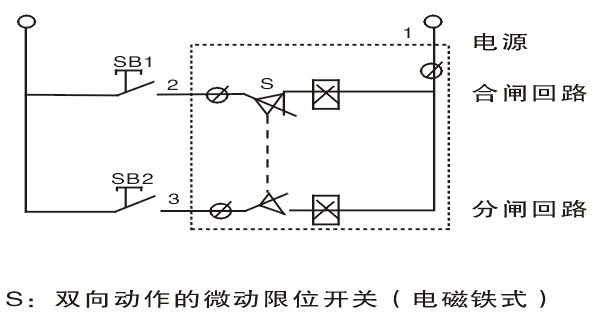

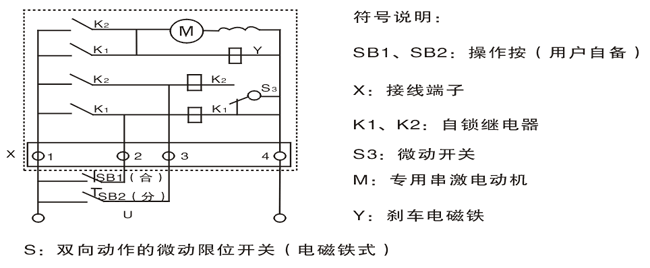

■断路器的外部附件

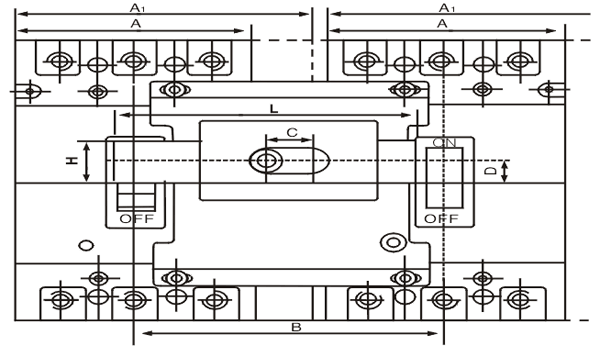

    1.两台断路器的机械联动锁机构




型号
A
B
C
D
L
H
备 注
M-NZM1-63
78
102
18
13
95
22
用于M-NZM1-63N、H
M-NZM2-100
92
120
18
11.5
118
22
用于M-NZM2-100N、H、L
M-NZM3-160
107
135
18
9
130
22
用于M-NZM3-160N、H、L
M-NZM3-225
107
135
18
9
130
22
用于M-NZM3-225N、H、L
M-NZM4-400
150
190
42
16
175
22
用于M-NZM4-400N、H、L
M-NZM5-630
182
220
42
12
198
22
用于M-NZM6-630N、H
M-NZM6-800
210
240
42
29.5
230
20
用于M-NZM-630/800H、L
M-NZM1-63/4P
103
132
18
13
125
22
用于M-NZM1-63四级
M-NZM2-100/4P
122
152
18
11.5
150
22
用于M-NZM2-100四级
M-NZM3-160/4P
142
173
18
9
168
22
用于M-NZM3-160四级
M-NZM3-225/4P
142
173
18
9
168
22
用于M-NZM3-225四级
M-NZM4-400/4P
198
240
42
16
225
22
用于M-NZM4-400四级
M-NZM5-630/4P
240
280
42
12
258
22
用于M-NZM5-630四级

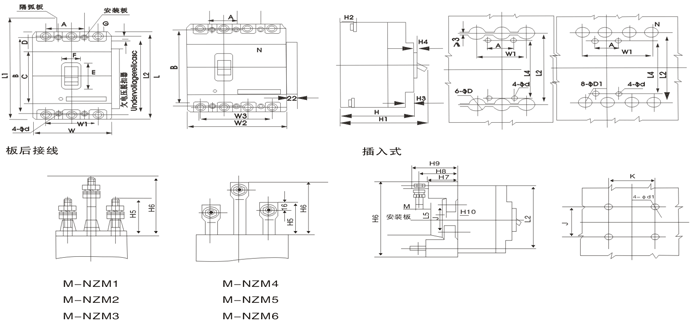

型号 外形尺寸 安装尺寸
板前接线 板后接线 插入式
W W1 L L1 L2
 H H1 H2 H3 H4 C D E F G I W2 W3 L3 L4 H5 H6 φD
 φD1 L5 L6 H7 H8 H9 H10 J K φD1 M A B φD1
M-NZM-63N
 76 50 135 170 117 7 4 85 28.5 48 22 14 7.5 100 75 117 117 44 66 8 8 25 117 3.5
M-NZM1-63H 76 50 135 170 117 82 98.5 28 7 4 85 28.5 48 22 14 7.5 100 75 117 117 44 66 8 8 25 117 3.5
M-NZM2-100N 92 60 150 185
 132 68 86 24 7 4 88 35.5 50 22 7.5 7.5 107 129 68 108 26 16 92 168 50 62 74 17.5 56 60 6.5 M8 30 129 4.5
M-NZM2-100H 92 60 150 185 132 68 86 24 7 4 88 35.5 50 22 7.5 7.5 107 129 68 108 26 16 92 168 50 62 74 17.5 56 60 6.5 M8 30 129 4.5
M-NZM3-225N 107 70 165 215 144 86 110 24 5 4 102 31.5 50 22 17 7.5 126 126 66 110 20 20 94 183 50 69.5 84.5 17.5 54 70 6.5 M8 35 126 5
M-NZM3-225H 107 70 165 215 144 86 110 24 5 4 102 31.5 50 22 17 9 126 126 66 110 20 20 94 183 50 69.5 84.5 17.5 54 70 6.5 M8 35 126 5
M-NZM4-400N 150 96 257 357 224 105 155 38 8 6 128 64.5 89 65 φ26 9 194 194 60 120 33 33 169 279 60 83.5 106.5 21 129 60 8.5 M10 44 194 7
M-NZM4-400H 150 96 257 357 224 105 155 38 8 6 128 64.5 89 65 φ26 9 198 144 194 194 60 120 33 33 169 279 60 83.5 106.5 21 129 60 8.5 M10 44 194 7
M-NZM5-630N 182 116 270 370 234 110 160 43 8 6 134 70 89 65 φ26 9 240 174 200 200 65 125 36 36 169 299 60 92 110 21 123 100 8.5 M12 58 200 7
M-NZM5-630H 182 116 270 370 234 110 160 43 8 6 134 70 89 65 φ26 9 200 200 65 125 36 36 169 299 60 92 110 21 123 100 8.5 M12 58 200 7
M-NZM6-800N 210 140 280 380 243 106 145 33 30 128 200 200 128 70 243 7.2
M-NZM6-800H 210 140 280 380 243 106 145 33 30 128 200 200 128 70 243 7.2

注：※M-NZM2-100飞弧距离为50mm的产品，L1=200mm
