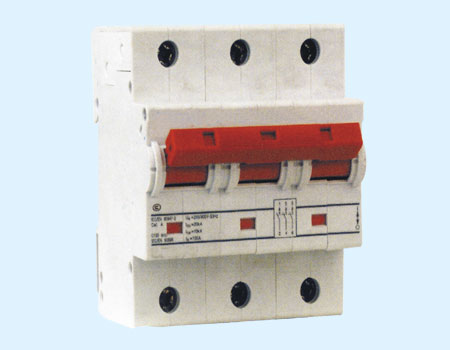

◆技术参数
■电气参数
a.
b.额定电压Ue：230V/400V；50/60Hz
c.额定分断能力Icn：6kA
d.直流短路分断能力：Z大60V/单极25kA
e.额定电流In：50,63,80,100,125A
f.脱扣特性：C,D特性曲线
g.Z大可连上的熔断器：200A
gL（＞20kA）
h.选择性级别：3
i.工作环境温度：-5至+40oC
j.外壳防护等级：(安装后)
k.寿命：不少于8000次通断动作
■机械参数
a.外露面长度：45mm
b.外壳高度：90mm
c.外壳宽度：27mm每极（单极）
d.安装方式：采用IEC标准导轨35mm
e.端子形式：提升式接线端子
F.端子接线能力：2.5-50mm2
■主要特点
a.极高的分断能力和限流特性
b.具有触头状态指示器
c.具有专用附件系列

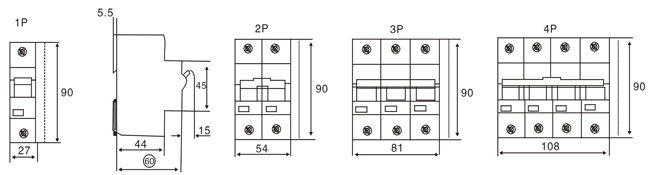

◆外形尺寸
| 用于工业、商业及民用等电气线路中的短路和过载保护。 |
额定
电流
In
（A） |
额定
分断
能力
（kA）
Lcn |
1.5个模数
  |
3个模数
  |
C特性曲线
■瞬时特性5~10In
■主要用于是商业及民用建筑领域的
配电保护 |
20 |
25 |
M-LH-100/20/1/C |
M-LH-100/20/2/C |
| 25 |
25 |
M-LH-100/25/1/C |
M-LH-100/25/2/C |
| 32 |
25 |
M-LH-100/32/1/C |
M-LH-100/32/2/C |
| 40 |
25 |
M-LH-100/40/1/C |
M-LH-100/40/2/C |
| 50 |
25 |
M-LH-100/50/1/C |
M-LH-100/50/2/C |
| 63 |
25 |
M-LH-100/63/1/C |
M-LH-100/63/2/C |
| 80 |
20 |
M-LH-100/80/1/C |
M-LH-100/80/2/C |
| 100 |
20 |
M-LH-100/100/1/C |
M-LH-100/100/2/C |
| 125 |
15 |
M-LH-100/125/1/C |
M-LH-100/125/2/C |
D特性曲线
■瞬时特性10~15In
■主要适用于工业动力配电领域 |
50 |
25 |
M-LH-100/50/1/D |
M-LH-100/50/2/D |
| 63 |
25 |
M-LH-100/63/1/D |
M-LH-100/63/2/D |
| 80 |
20 |
M-LH-100/80/1/D |
M-LH-100/80/2/D |
| 100 |
15 |
M-LH-100/100/1/D |
M-LH-100/100/2/D |
◆负荷能力
■适用于单极M-LH系列

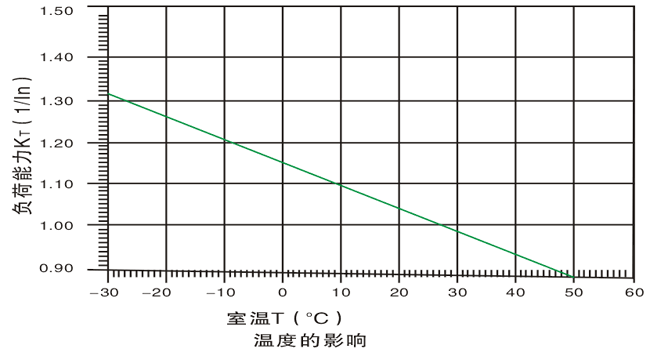

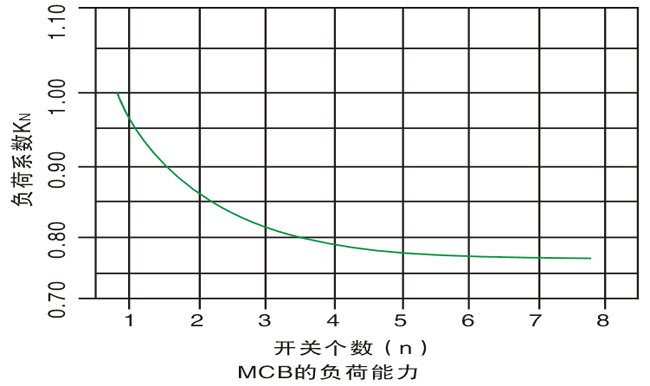

■在环境温度T（oC）和n个开关的工作状态下允许的负荷：IDL=LnKT（T）KN（N）
用于工业、商业及民
用等电气线路中的短
路和过载保护。 |
额定
电流
In
（A） |
额定
分断
能力
（kA）
Lcn |
4.5个模数

3极
|
6个模数

4极 |
C特性曲线
■瞬时特性5~10In
■主要用于是商业及民
用建筑领域的配电保护 |
20 |
25 |
M-LH-100/20/3/C |
M-LH-100/20/4/C |
| 25 |
25 |
M-LH-100/25/3/C |
M-LH-100/25/4/C |
| 32 |
25 |
M-LH-100/32/3/C |
M-LH-100/32/4/C |
| 40 |
25 |
M-LH-100/40/3/C |
M-LH-100/40/4/C |
| 50 |
25 |
M-LH-100/50/3/C |
M-LH-100/50/4/C |
| 63 |
25 |
M-LH-100/63/3/C |
M-LH-100/63/4/C |
| 80 |
20 |
M-LH-100/80/3/C |
M-LH-100/80/4/C |
| 100 |
20 |
M-LH-100/100/3/C |
M-LH-100/100/4/C |
| 125 |
15 |
M-LH-100/125/3/C |
M-LH-100/125/4/C |
D特性曲线
■瞬时特性10~15In
■主要适用于工业动
力配电领域 |
50 |
25 |
M-LH-100/50/3/D |
M-LH-100/50/4/D |
| 63 |
25 |
M-LH-100/63/3/D |
M-LH-100/63/4/D |
| 80 |
20 |
M-LH-100/80/3/D |
M-LH-100/80/4/D |
| 100 |
15 |
M-LH-100/100/3/D |
M-LH-100/100/4/D |
◆能耗
■

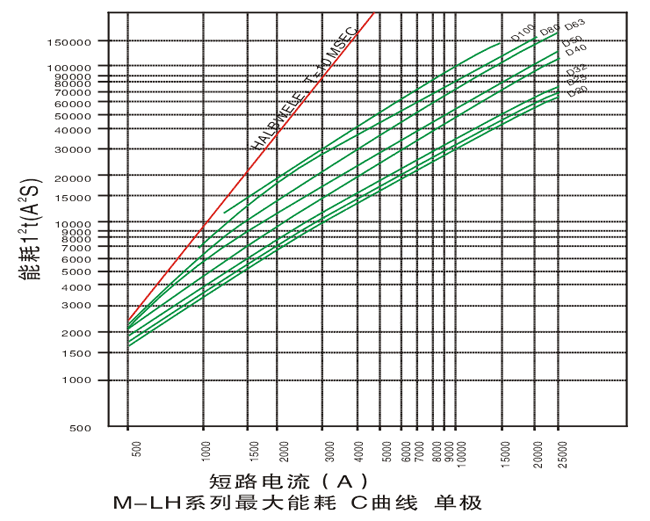

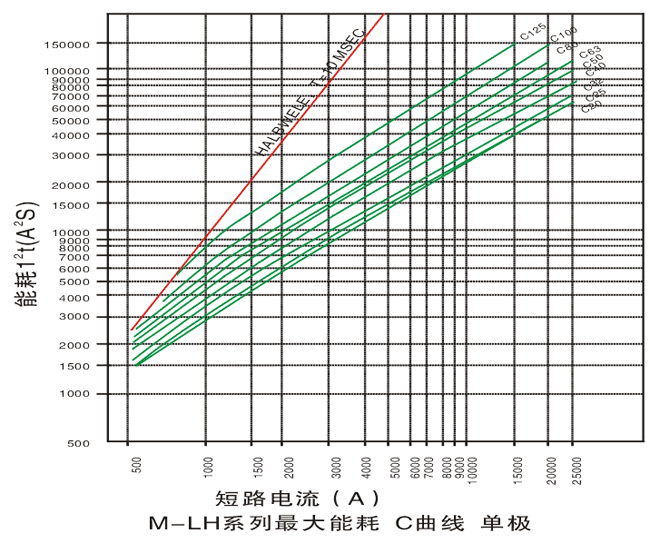

■M-LH（20-100）和熔断器D0或NH的短路性能
■ 1.4
高选择性可过1.4kA: □无选择功能
熔断丝D01，D02，D03选择性
| M-LH 的额定电流 |
熔断丝gL额定电流（A） |
|
25 |
35 |
50 |
63 |
80 |
100 |
| C特性曲线 |
20 |
<0.5 |
1.0 |
2.0 |
2.9 |
3.9 |
7.6 |
|
25 |
|
1.0 |
1.9 |
2.8 |
38 |
7.6 |
|
32 |
|
1.0 |
1.8 |
2.7 |
3.6 |
7.0 |
|
40 |
|
|
1.6 |
2.2 |
3.0 |
5.6 |
|
50 |
|
|
|
2.1 |
2.8 |
5.2 |
|
63 |
|
|
|
|
2.7 |
4.8 |
|
80 |
|
|
|
|
|
4.3 |
|
100 |
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
| D特性曲线 |
20 |
<0.5 |
0.9 |
1.7 |
2.5 |
3.4 |
6.7 |
|
25 |
|
0.9 |
1.6 |
2.3 |
3.2 |
6.2 |
|
32 |
|
0.9 |
1.5 |
2.3 |
3.0 |
6.0 |
|
40 |
|
|
1.4 |
2.0 |
2.6 |
4.7 |
|
50 |
|
|
|
1.8 |
2.3 |
4.3 |
|
63 |
|
|
|
|
2.1 |
3.7 |
|
80 |
|
|
|
|
|
3.1 |
|
100 |
|
|
|
|
|
|
熔断丝NH-00的选择性
| M-LH 的额定电流 |
熔断丝gL额定电流（A） |
|
25 |
35 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
| C特性曲线 |
20 |
<0.5 |
1.0 |
1.3 |
1.9 |
2.7 |
3.7 |
6.7 |
17.0 |
25.0 |
25.0 |
|
25 |
|
0.9 |
1.3 |
1.8 |
2.6 |
3.5 |
6.5 |
17.0 |
25.0 |
25.0 |
|
32 |
|
0.9 |
1.2 |
1.7 |
2.4 |
3.3 |
6.0 |
15.0 |
23.0 |
25.0 |
|
40 |
|
|
|
1.4 |
2.1 |
2.9 |
4.8 |
12.0 |
18.0 |
25.0 |
|
50 |
|
|
|
|
1.9 |
2.7 |
4.5 |
11.0 |
17.0 |
25.0 |
|
63 |
|
|
|
|
|
|
4.2 |
10.0 |
15.0 |
25.0 |
|
80 |
|
|
|
|
|
|
3.8 |
8.5 |
12.0 |
25.0 |
|
100 |
|
|
|
|
|
|
|
7.0 |
10.0 |
25.0 |
|
125 |
|
|
|
|
|
|
|
|
|
25.0 |
| D特性曲线 |
20 |
<0.5 |
0.8 |
1.1 |
1.5 |
2.3 |
3.1 |
5.6 |
|
16.0 |
25.0 |
25.0 |
|
25 |
|
0.7 |
1.0 |
1.4 |
2.1 |
3.0 |
5.3 |
|
14.0 |
23.0 |
25.0 |
|
32 |
|
0.7 |
1.0 |
1.3 |
2.1 |
2.9 |
5.0 |
|
13.0 |
22.0 |
25.0 |
|
40 |
|
|
|
1.1 |
1.8 |
2.5 |
4.2 |
|
10.0 |
15.0 |
25.0 |
|
50 |
|
|
|
|
1.6 |
2.36 |
3.8 |
|
8.5 |
13.0 |
22.0 |
|
63 |
|
|
|
|
|
2.1 |
3.2 |
|
7.0 |
10.5 |
18.0 |
|
80 |
|
|
|
|
|
|
2.8 |
|
5.5 |
804 |
15.0 |
|
100 |
|
|
|
|
|
|
|
|
4.8 |
7.5 |
12.5 |

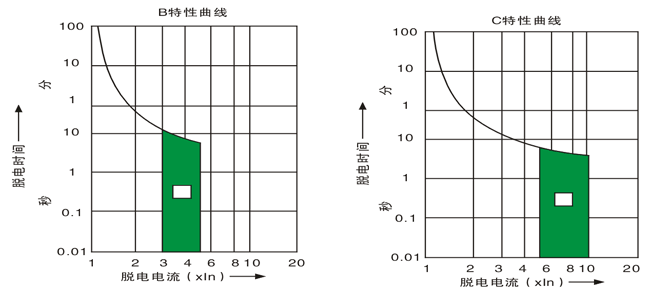

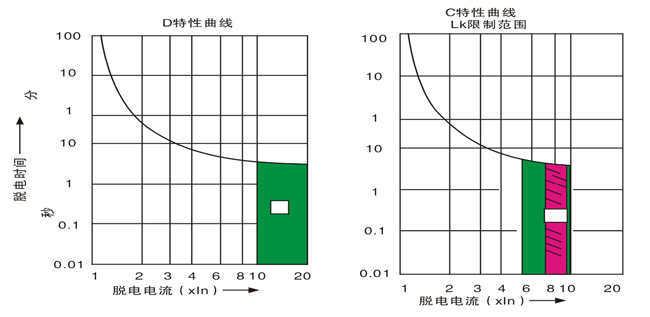

■脱扣器特性符合（）标准；
■B特性曲线：一般用于照明配电系统中；
■C特性曲线：一般用于照明配电，插座回路或部分
动力配电系统中；
■D特性曲线：一般用于动力或其它强感性负载回路
