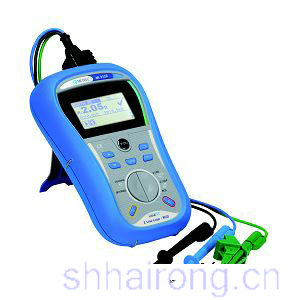

MI3122漏电开关、回路阻抗测试仪

MI3122 回路阻抗、漏电开关综合测试仪

主要特点:
l         回路阻抗/预期故障电流测试、线路阻抗/短路电流测试
l         内置保险参数用于快速评价测量结果
l         漏电开关动作电流、动作时间测试
l         相序测试
l         接触电压测试
l         测量回路阻抗时可不触发漏电开关
l         预编程限值,通过/不通过(PASS/FAIL)评价测量结果
l         绿/红指示提供直观的测量结果评价
l         适合CAT IV 装置验收
l         内置磁铁可将仪器固定在铁质材料上
l         内置充电器
l         可存储1900个测量结果
l         USB/RS232通讯接口,与PCSW软件兼容
l         坚固、精巧的仪器外观设计

符合标准:

技术指标:
漏电开关测试
漏电电流:10mA、30mA、100mA、300mA、500mA、1000mA
测试电流波形:半波和脉冲
RCD漏电开关形式:G型(非延迟型)、S型(延迟型)
测试电流极性:0°或180°
电压:50-264V,45-55Hz

接触电压(测试电流:0.5 X IΔN  接触电压限值:25V 50V)
测量范围(V)
分辨率(V)
精度
0.0-19.9
0.1
-0%- +15%读数+3位
20.0-99.9
0.1
-0%- +15%读数

动作时间(1/2、1、2、5倍IΔN)
测量范围(ms)
分辨率(ms)
精度
0-300
1
3ms

动作电流
测量范围(IΔN )
分辨率(IΔN )
精度(IΔN )
0.2-1.1 (AC型)
0.05
0.1
0.2-1.5 (A型 IDN>30mA)
0.05
0.1
0.2-2.2 (A型 IDN<30mA
0.05
0.1

故障回路阻抗 (测试电流6.5A 10ms,不拆除装置和保险)
测量范围(W)
分辨率(W)
精度
0.00-9.99
0.01
5%读数+5位
10.0-99.9
0.1
5%读数+5位
100-999
1
10%读数
1.00k-9.99k
10
10%读数

故障回路阻抗 (不触发漏电开关)
测量范围(W)
分辨率(W)
精度
0.00-9.99
0.01
5%读数+10位
10.0-99.9
0.1
5%读数+10位
100-999
1
10%读数
1.00k-9.99k
10
10%读数

线路阻抗(测试电流6.5A 10ms)
测量范围(W)
分辨率(W)
精度
0.00-9.99
0.01
5%读数+5位
10.0-99.9
0.1
5%读数+5位
100-999
1
10%读数
1.00k-9.99k
10
10%读数

相序测试
电压:100V-550V
频率:14-500Hz
结果:123或321

电压频率测量
测量范围
分辨率
精度
0-550V
1V
2%读数+2位
10.0-499.9
0.1Hz
0.2%读数+1位

基本技术参数
电源:五号1.5V充电电池,6节,操作时间大约20小时
过压保护:50V CAT IV
显示:带背光液晶屏
尺寸:14cmX8cmX23cm
重量:0.85kg

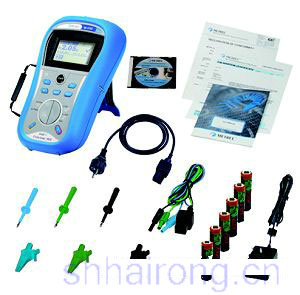

订购信息:
标准配置:主机、测试线1套、充电电池及充电器、使用说明书
选件
A1290软件
A1198 磁性接触探头
A1270  测试探头
