◆外形及安装尺寸

◆使用范围
        M-DIL 系列交流接触器(以下简称接触器)适用于交流 50Hz或60Hz、电压至660V、电流至95A的电路中,供远距离接通与分断电路及频繁起动、控制交流电动机,接触器还可组装成积木式辅助触头组、空气延时头,机械联锁机构等部件,组成延时接触器、可逆接触器、星三角起动器,并且可以和热继电器直接插接安装组成电磁起动器。

◆型号及其含义

◆主要技术参数

型号
M-DIL-00MC
M-DIL-00AMC
M-DIL-0MC
M-DIL-0AMC
M-DIL-1MC
M-DIL-1AMC
M-DIL-2MC
M-DIL-2AMC
M-DIL-3MC
M-DIL-3AMC
额定绝缘电压(V)
660
660
660
660
660
660
660
660
660
660
约定发热电流It(A)
25
25
32
40
50
60
80
80
125
125
额定工作电流380V AC3
9
12
16
25
32
40
50
68
80
95
控制功率(kW)
220V
2.2
3
4
5.5
7.5
11
15
18.5
22
25
380V
4
5.5
7.5
11
15
18.5
22
30
37
45
415V
4
5.5
9
11
15
22
25
37
45
45
440V
4
5.5
9
11
15
22
30
37
45
45
660V
5.5
7.5
10
15
18.5
30
33
37
45
45
备注
安装方式:1、两个钉安装 2、35mm导轨安装
1、3个螺钉安装 2、75mm或35mm导轨安装

注:3P:三对常开主触头,No:一对常开辅助触头,NC:一对常闭辅助触头

◆线圈参数

型号
M-DIL-00MC
M-DIL-00AMC
M-DIL-0MC
M-DIL-0AMC
M-DIL-1MC
M-DIL-1AMC
M-DIL-2MC
M-DIL-2AMC
M-DIL-3MC
M-DIL-3AMC
吸合电压
50/60Hz(V)
(0.85~1.1)Us
释放电压
50/60Hz(V)
(0.2~0.75)Us
线圈功率
50Hz
吸合(VA)
70
70
110
110
110
200
200
200
200
200
保持(VA)
8
8
11
11
11
20
20
20
20
20
60Hz
吸合(VA)
80
80
115
115
115
200
200
200
200
200
保持(VA)
8
8
11
11
11
20
20
20
20
20
功耗(W)
1.8~2.7
1.8~2.7
3~4
3~4
3~4
6~10
6~10
6~10
6~10
6~10

◆外形及安装尺寸

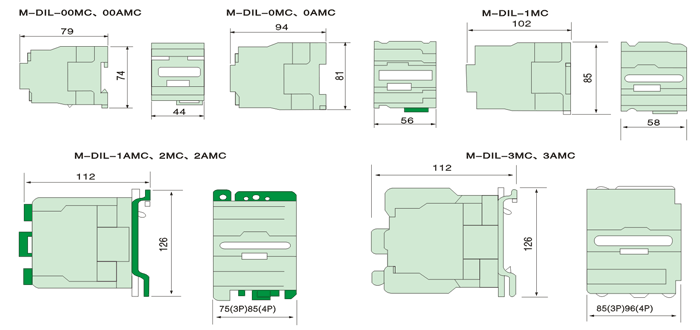

外形尺寸

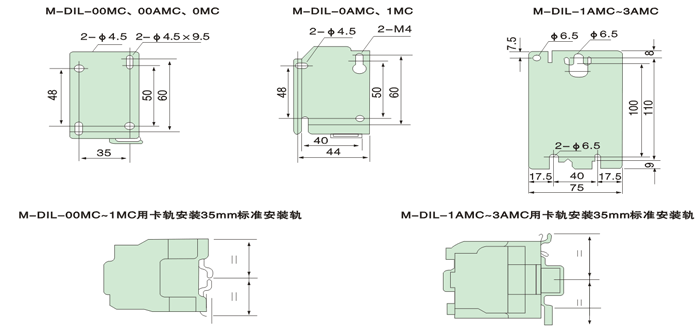

安装尺寸

◆适用范围
       M-DIL系列交流接触器(以下简称接触器),适用于50Hz或(60Hz),配用特殊线圈可用于40~400Hz,电压至660V,电流至630A以下的电路中,用于主电路的接通和分断,并适用于电动机的频繁起动及控制;可与各种继电器等通用电气设备配套使用,用于各种电气设备、电机、电路控制。还可与辅助触头组,空气延时头、机械联锁等组成机械联锁接触器、星三角起动器、并可与热继电器组成磁力起动器。

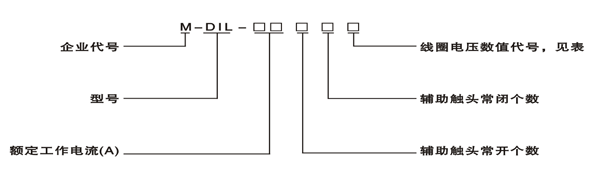

◆型号及含义


◆结构特征
     结构精巧、紧凑、功能模块化、积木式装配立体布局。接触器为防护式,动作机构为直板式,触头为双断点,在两台接触器之间可加机械联锁机构组成机械联锁(可逆转换接触器)接触器。

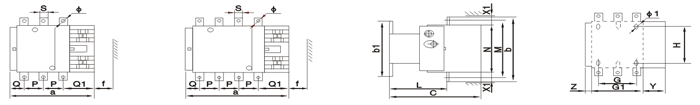

◆M-DIL4MC-M330外形及安装尺寸



M-DIL
a
P
Q
Q1
S
φ
f
b
b1
M
N
c
L
G
H
φ1
G1
Z
Y
X1
500V≤>500V
4MC
163.5
37
29.5
60
20
M6
131
162
137
147
124
171
107
80
120~106
6.5
106
13.5
44
10
15
4MC4
200.5
37
29.5
60
20
M6
131
162
137
147
124
171
107
80
120~106
6.5
143
13.5
44
10
15
4AMC
163.5
40
26
57.5
20
M8
131
170
137
150
124
171
107
80
120~106
6.5
106
13.5
44
10
15
4AMC4
200.5
40
25
55.5
20
M8
131
170
137
150
124
171
107
80
120~106
6.5
143
13.5
44
10
15
M185
168.5
40
29
59.5
20
M8
130
174
137
154
127
181
113.5
80
120~106
6.5
111
13.5
44
10
15
M1854
208.5
40
29
59.5
20
M8
130
174
137
154
127
181
113.5
80
120~106
6.5
151
13.5
44
10
15
M225
168.5
28
21
51.5
25
M10
130
197
137
172
127
181
113.5
80
120~106
6.5
111
13.5
44
10
15
M2254
208.5
28
17
47.5
25
M10
130
197
137
172
127
181
113.5
80
120~106
6.5
151
20.5
44
10
15
M265
201.5
28
39
66.5
25
M10
147
203
145
178
147
213
141
96
120~106
6.5
140
20.5
38
10
15
M2654
244.5
28
34
66.5
25
M10
147
203
145
178
147
213
141
96
120~106
6.5
186
20.5
38
10
15
M330
213
28
43
74
25
M10
147
206
145
181
158
219
145
96
120~106
6.5
154.5
20.5
38
10
15
M3304
261
28
43
74
25
M10
147
206
145
181
158
29
145
96
120~106
6.5
202.5
20.5
38
10
15

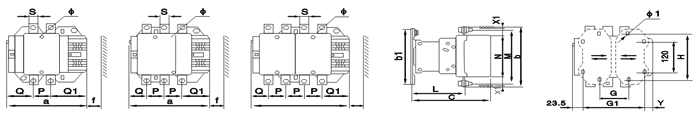

◆M-DILM400-M500外形及安装尺寸


M-DIL
a
P
Q
Q1
S
φ
f
b
b1
M
N
c
L
G
G1
φ1
H
Y
X1
500V≤
>500V
M4002
213
48
69
96
25
M10
151
206
209
181
158
219
145
80(66~102)
170(156~192)
8.5
180
19.5
15
20
M400
213
48
43
74
25
M10
151
206
209
181
158
219
145
80(66~102)
170(156~192)
8.5
180
19.5
15
20
M4004
261
48
43
74
25
M10
151
206
209
181
158
219
145
80(66~102)
170(156~192)
8.5
180
67.5
15
20
M5002
233
55
76
102
30
M10
169
238
209
208
172
232
146
80(66~102)
170(156~192)
8.5
180
39.5
15
20
M500
233
55
46
77
30
M10
169
238
209
208
172
232
146
80(66~102)
170(156~192)
8.5
180
39.5
15
20
M5004
288
55
46
77
M10
169
238
209
208
172
232
146
140(66~102)
230(156~192)
8.5
180
34.5
15
20

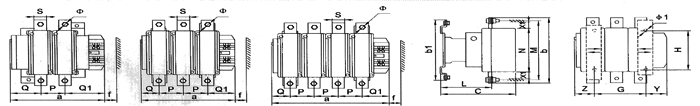

◆M-DILM630-M800外形及安装尺寸


M-DIL
a
P
Q
Q1
S
φ
f
b
b1
M
N
c
L
G
H
φ1
Z
Y
X1
500V≤
>500V
M6302
309
80
102
127
40
M12
201
304
280
264
202
255
155
180(100~195)
180
10.5
60.5
68.5
20
30
M630
309
80
60
89
40
M12
201
304
280
264
202
255
155
180(100~195)
180
10.5
60.5
68.5
20
30
M6304
389
80
60
89
40
M12
201
304
280
264
202
255
155
240(150~275)
180
10.5
60.5
68.5
20
30
M800
389
80
60
89
40
M12
201
304
280
264
202
255
155
180(100~195)
180
10.5
60.5
68.5
20
30

◆M-DIL系列转换接触器-水平安装
用于电动机控制AC3 4MC-M800
控制电路交流/直流 AC/DC

型号
主触头数
额定工作电流380V
约定发热电流
三相电动机额定功率
熔断器
重量
M-DIL
常开 No
AC31le/A
AC1lth/A
AC3(KW)
380V 50Hz Hp-ch
型号
额定电流 ln/A
Kg
4MC
3
115
200
55
75
RT16-2
250
3.6
4MC4
4
115
200
55
75
RT16-2
250
4.3
4AMC
3
150
250
75
100
RT16-2
355
3.7
4AMC4
4
150
250
75
100
RT16-2
355
4.5
M185
3
185
275
90
125
RT16-3
425
4.6
M1854
4
185
275
90
125
RT16-3
425
5.4
M225
3
225
315
110
150
RT16-3
500
4.7
M2254
4
225
315
110
150
RT16-3
500
5.7
M265
3
265
350
132
180
RT16-3
630
7.1
M2654
4
265
350
132
180
RT16-3
630
8.5
M330
3
330
400
160
220
RT16-4
800
8.5
M3304
4
330
400
160
220
RT16-4
800
10
M400
3
400
500
200
280
RT16-4
800
8.5
M4004
4
400
500
200
280
RT16-4
800
10
M4002
2
400
500
RT16-4
800
7.3
M500
3
500
700
250
335
RT16-4
1000
10.8
M5004
4
500
700
250
335
RT16-4
1000
12.9
M5002
2
500
700
RT16-4
1000
9.1
M630
3
630
1000
335
450
RT16-16
1250
17.4
M6304
4
630
1000
335
450
RT16-16
1250
20.5
M6302
2
630
1000
RT16-16
1250
14.1
M800
3
800
1000
400
540
RT16-16
1250
19

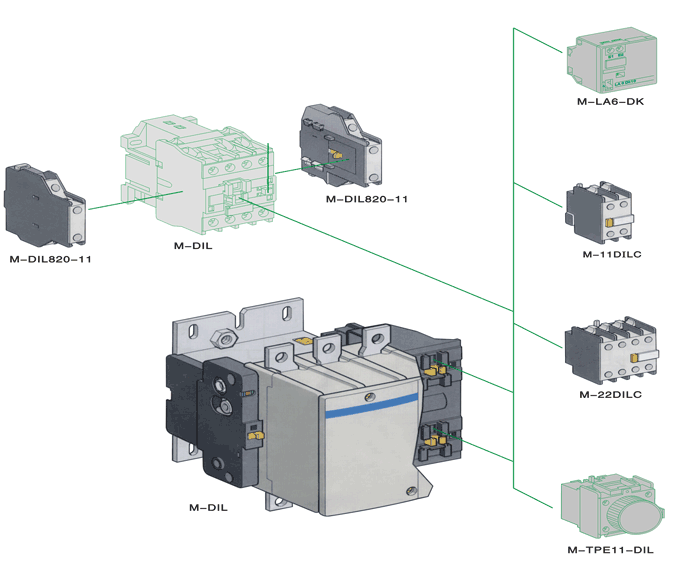

◆M-DIL型的模块化组合系统
