LWX1B系列小型万能转换开关
|
|
一、适用范围
|
LWX1B万能转换开关（以下简称开关），适用于交流50赫兹380伏及以下直流电压至220伏，主要作电气控制线路的转换，伺服电机及微电机的转换开关之用。
|

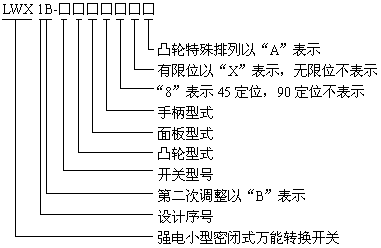

二、型号及其含义
|
 |
三、主要技术参数据
1.额定电压：交流380V，直流220V；
2.额定电流：5安；
3.操作频率为120次/小时
4.电寿命见表1 |
|
|
|
|
要求电流种类
|
电流（A）
|
电压（V）
|
功率因素cosφ±0.05
|
时间常数T±0.5（秒）
|
寿命（万次）
|
|
交流
|
5
|
300
|
0.2
|
-
|
20
|
|
直流
|
5
|
30
|
-
|
0.1
|
10
|
|
四、结构特征
开关按结构型号可分为下例几种：
1.普通型：有定位机构；
2.钥匙型：手柄可取出及有定位机构；
3.自复型：有自动复位机构； |
|
|
|
表2
|
|
节数
|
L
|
L1
|
节数
|
L
|
L1
|
|
1
|
98
|
62
|
5
|
145
|
109
|
|
2
|
110
|
74
|
6
|
157
|
120
|
|
3
|
121
|
85
|
7
|
168
|
131
|
|
4
|
134
|
97
|
8
|
180
|
144
|
| |
|
| |
|
