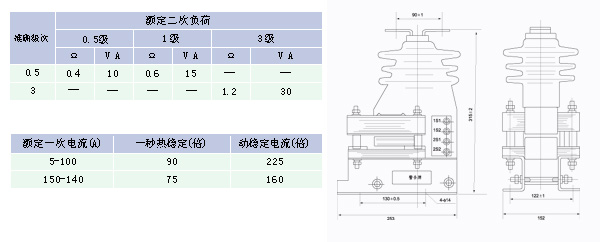

LQJ-10型电流互感器



    LQJ-10型电流互感器适用于50Hz,10KV及以下线路中作电流、电能的测量及继电保护之用。



LQJ-10型电流互感器采用环氧树脂浇注作为主绝缘,将一次线圈和二次线圈用树脂混合胶注成整体组件,一次线圈引出在顶部、二次接线座在侧面壁身上、下铁心采用磁分路改善误差性能。铁心为条形铁叠装而成。
10%倍数;当二次线圈接有功率因数为0.8的额定二次负荷下,对于0.5级铁芯不低于5倍,对于3级铁心不低于6倍。
电流互感器在120%额定电流下允许长期工作,联接的母线在120%额定电流通过时温升应不C过65℃。
Z大二次电流倍数:
0.5级铁心在额定0.4   负荷时不C过20倍。
3级铁心在额定1.2   负荷时不C过12倍。
试验电压:电流互感器的一次线圈试验电压为42KV,二次线圈试验电压为3KV。
