LJS-10高压电力计量箱

一、适用范围


LJS系列三相油浸式高压电力计量箱系户外式装置，适用于中小型输变电额定电压为6KV、10KV、35KV电网上作电能计量，安装在供电变压器的高压侧仪表箱内装三相有功电度表及无功电度表，可同时计量有功和无功电，对防止窃电。节约能源，加强供电管理具有主要作用.

二、结构

    本产品由组合互感器和仪表箱两大部分组成
    组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，固定在油箱内的托板上，整个油箱盖相连，利用油箱盖上的两只吊环，可以一起吊出油箱，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。

三、主要技术参数

1.额定电压：35KV 10KV 6KV
2.准确等级：0.5和0.2
3.额定变化：电压比：35000/100V 10000/100V 6000/100V
    电流比：一次电流为：5、10、15、20、25、30、40、50、75、100、150、200、300、400安。
二次电流为5A。
4.额定容量：6、10KV 电压部分：2×25伏安
电流部分：2×10伏安
35KV 电压部分：50KV
电流部分：10KV
5.电压互感器技术参数
6.重量：器身吊重：47Kg 油重：35Kg 总重：115Kg
产品型号
额定电压比
（V）
额定电流比
（A）
频率
（Hz）
电压互感器准确级及额定输出（VA）
电流互感器准确极及额定输出（VA）
额定绝缘水平
（KV）
标准代号
油重量
（Kg)
总重量
（Kg)
0.2
0.5
0.2
0.5
LJS-10
3000/100
5-600/5
50
20
25
10
10
3.5/24/75
35
1158
6000/100
5-600/5
50
20
25
10
10
6.9/32/75
35
115
6300/100
5-600/5
50
20
25
10
10
6.9/32/75
35
115
10000/100
5-600/5
50
20
25
10
10
11.54/42/75
35
115
LJS-35
35000/100
5-600/5
50
25
50
10
10
40.5/95/200
135
420

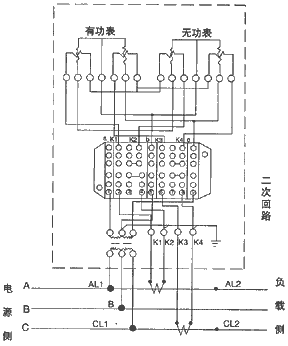

四、接线原理图

1.三相三线制
2.二相一地制：将上图中相“B”套管接线端单独KK的接地，其余同上。
五、使用条件

    本产品在环境温-30℃～+40℃范围内，海拔1000米以下使用。空气湿度不大于85%安装场所应无严重的震动和颠簸，应无腐蚀性强热的气体，不宜安装在易燃易爆的地方。

六、使用前的检查及维护

1.检查油箱是否渗油、漏油。应保持正常的油面，若油面低于油标线时应注入试验合格变压器油。
2.检查油箱接线螺丝和坚固螺丝松，高低压套管有否损坏。
3.检查二次回路的接线是否正确，接线盒螺线和压板位置是否正常。
4.检查箱体外壳接地是否良好，防雷保护措施是否妥善。
5.取出吸潮器密封皮圈中心薄层使空气畅通后，才可运行使用。
6.连接一次线时，应与电网的相序一致：L1L2的进出接线必须正确。
7.定期检查油箱的油位，以及有否漏油的现象。
8.每1-2年应对计量箱进行一次QM检查和防预性试验。
9.产品经长期放置再度使用时，必须检查计量箱的绝缘及变压器是否良好，如果器身潮必须进行无油干燥处理，和变压器过滤处理，经过试验合格后方可投入运行。

七、订货须知
订货时，用户应向制造厂提出如下内容：1.额定一次电压；2.电流互感器的额定电流变比；3.准确等级；4.使用条件；5.配电度表和种类和数量以及精度等级。
