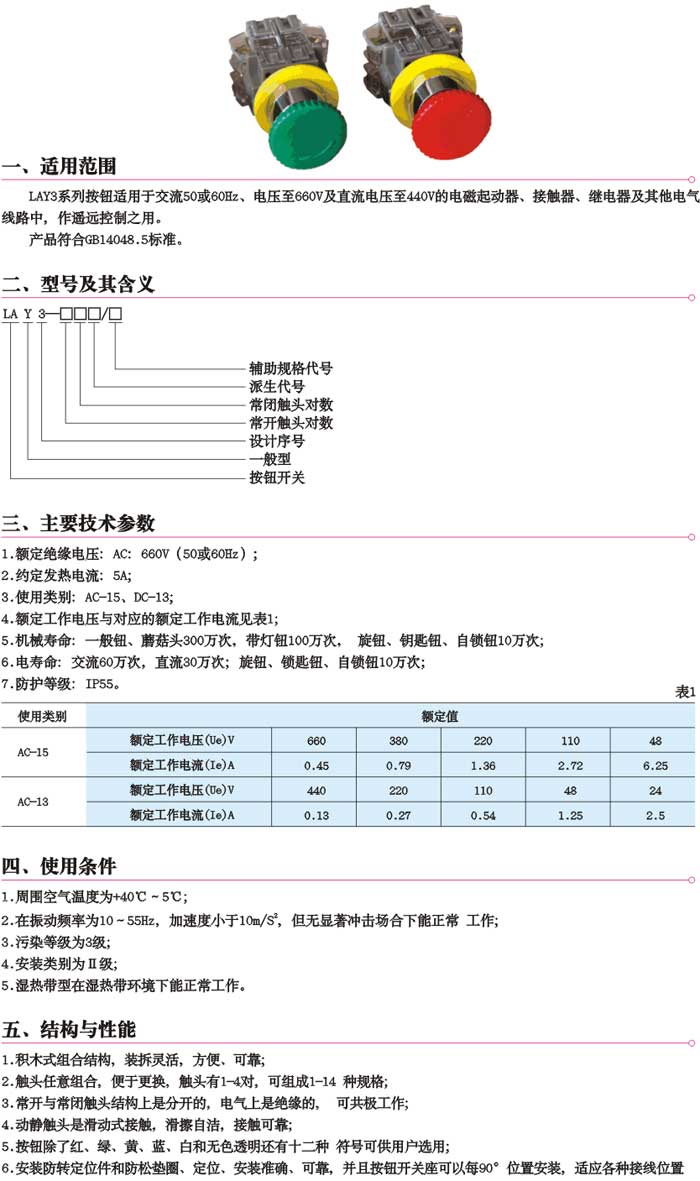

一、适用范围
LAY3系列按钮适用于交流50或60Hz，电压至660V及直流电压至440V的电磁起动，接触，继电器及其他电秘线路中，作遥远控制之用。
|
|
|

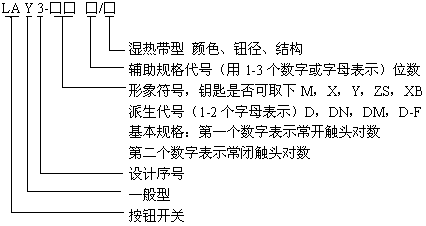

二、型号及其含义
|
 |
三、主要技术参数
|
|
1 额定绝缘电压：AC：660V（50或60Hz）；
2 约定发热电流：10A；
3 使用类别：AC-11；DC-11；
4 额定工作电压与对应的额定工作电流见表：
5 机械寿命：一般钮、蘑菇头钮300万次，带灯钮100万次，旋钮、钥匙钮、自锁钮10万次；
6 电寿命：交流60万次，直流30万次；旋钮、钥匙钮、自锁钮10万次；
7 防护等级：
|

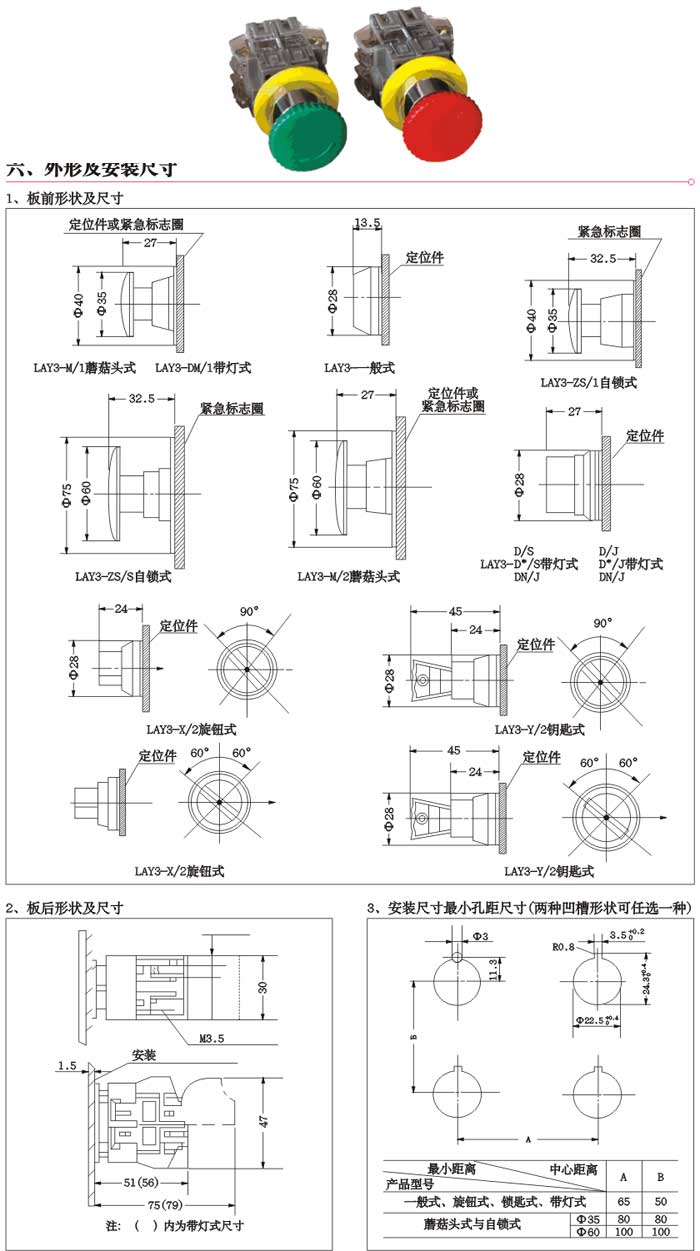

四、结构与性能
|
1 积木式组合结构，装拆灵活，方便，KK；
2 触头任意组合，便于更换，可组成1-14种规格；
3 常开与常闭触头结构上是分开的，电气上是绝缘的，可共同工作；
4 动静触头是滑动式接触，滑擦自洁，接触KK；
5 按钮除了红、绿、黑、蓝、黄。白和无色透明外还有十二种符号可供有，选用其符号图形和包含意义见图。
6 安装防转定位件和防松垫圈、定位、安装准确、KK，并且按钮开关座可以90°位置安装，适应各种接线位置。 |
|
使用类别
|
额定值
|
额定值
|
|
|
|
|
|
AC-11
|
额定工作电压Ue(V)
|
660
|
380
|
220
|
110
|
48
|
|
额定工作电流Ie(A)
|
1.5
|
2.5
|
4.5
|
6
|
6
|
|
DC-11
|
额定工作电压Ue(V)
|
440
|
220
|
110
|
48
|
24
|
|
额定工作电压Ue(V)
|
0.1
|
0.3
|
0.6
|
1.3
|
2.5
|
|
