JS14P系列数字式时间继电器
一、适用范围
   JS14P系列数字式时间继电器具有延时精度高、延时范围宽、接点容量大、调整方便、工作状态直观、指示清晰明确等特点。可广泛用于程序控制系统、电拖动系统以及各处生产工艺过程的自动控制系统中,作为时间控制元件。

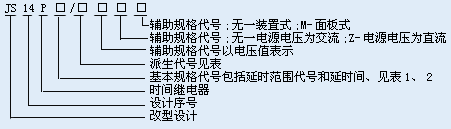

二、型号及其含义
三、基本规格代号

延时范围代号 1 2 3 4 5 6 7
延时时间 0.1-9.9s 1-99s 10-990s 0.1-9.9min 1-99min 10-990min 0.1-9.9h

派生代号

派生代号 S A B
派生类型 通电延时无数显 带瞬动接点 2位递增式数显 2位递减式数显

四、主要技术参数

  1. 额定控制电源电压:交流50 Hz、24、36、48、110、127、220、380;直流12、24、48、110、220V;
  2. 延时误差:整定值小于1s时,延时误差不大于0.05s;整定值大于1s;误差小于±1%;
  3. 输出接点数:两对转换接点;
  4. 输出接点容量:直流30V、5A;交流220V、3A;
  5. 电寿命:20万次;
  6. 电源电压允许变化范围:85%-110%的额定电压;
  7. 直流电纹波系数不应大于6%;
  8. JS14P系列时间继电器规范技术数据见表3。

序号

型号

安装方式

额定控制电源电压

输出接点数

输出接点容量

1

JS14P-1/ □,JS14P-1/□Z

装置式

交流:24、(36)、48、110、127、220、380

直流:12、24、48、110、(220)

2对转换点

交流:220V 3A

直流:30V 5A

2

JS14P-1/ □M,JS14P-1/□ZM

面板式

3

JS14P-2/ □,JS14P-2/□Z

装置式

4

JS14P-2/ □M,JS14P-2/□ZM

面板式

5

JS14P-3/ □,JS14P-3/□Z

装置式

6

JS14P-3/ □M,JS14P-3/□ZM

面板式

7

JS14P-4/ □,JS14P-4/□Z

装置式

8

JS14P-4/ □M,JS14P-4/□ZM

面板式

9

JS14P-5/ □,JS14P-5/□Z

装置式

10

JS14P-5/ □M,JS14P-5/□ZM

面板式

11

JS14P-6/ □,JS14P-6/□Z

装置式

12

JS14P-6/ □M,JS14P-6/□ZM

面板式

13

JS14P-7/ □,JS14P-7/□Z

装置式

14

JS14P-7/ □M,JS14P-7/□ZM

面板式
