| 一、适用范围： |
1、本系列产品适用于交流50/60Hz、电压为380V为380V或660V、功率为11～300KW的三相鼠笼式感应电动机作降压起动，并可加速成电动至额定转速成和人为停止电动。对电动机具有过载、断相、短路等保护，对自变压器装有起动时间的过载保护。
2、本系列产品的性能符合、的有关规定。
3、使用条件：a.周围空气Z高温度不C过+40℃，Z低温度不低于-5℃；b.周围空气温度24h平均温度不C过+35℃；c.空气月平均Z大温度不大地90%（平均气温为35℃）；d.安装地点海拔高度不C过2000米；e.起动柜周围局部微观环境的污染等级不C过3级。 |
| ======================================================= |

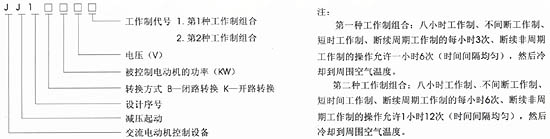

| 二、型号含义： |
| |
| |
1、本系列产品的主要技术数据见下表
2、本系列产品的起动性能：a.起动柜允许从冷态连续起动二次，每次起动时间为15S，间隔时间为30S。
b.起动柜允许一次或数次连续起动，而总的起动时间不C过表1中的规定，再次起动前应合自耦变压器冷却到周围空气温度。
3、本产品起动到运行转换方式是采用电流转换，当起动电流下降到15倍额定工作电流值时，即相当于80%额定转速时，由起动转换到运行。电流-时间转换装置强迫转换来实现的，此装置的时间整定值不大于表1规定的数值。
4、自耦变压器在起动时的保护是通过电流-时间转换装置强迫转换来实现的，此装置的时间整定值不大于下表规定的数值。 |
三、主要技术参数
|
序号
|
型号规格
|
工作电流参考值（安）
|
电流转换器整定参考值（安）
|
热继电器整定电流参考值（安）
|
Z大起动时间总和
|
自动开关电磁脱扣器额定电流
|
|
1
|
JJ1B-11/380-1
|
22
|
3.3
|
22
|
30
|
32
|
|
2
|
JJ1B-15/380-1
|
29
|
4.0
|
29
|
30
|
40
|
|
3
|
JJ1B-18.5/380-1
|
36
|
5.3
|
36
|
40
|
40
|
|
4
|
JJ1B-22/380-1
|
42
|
4.2
|
42
|
40
|
50
|
|
5
|
JJ1B-30/380-1
|
57
|
5.7
|
57
|
40
|
63
|
|
6
|
JJ1B-37/380-1
|
70
|
5.3
|
70
|
60
|
80
|
|
7
|
JJ1B-45/380-1
|
84
|
6.3
|
84
|
60
|
100
|
|
8
|
JJ1B-55/380-1
|
103
|
3.8
|
103
|
60
|
125
|
|
9
|
JJ1B-75/380-1
|
140
|
5.2
|
140
|
60
|
180
|
|
10
|
JJ1B-100/380-1
|
184
|
4.6
|
3.0
|
90
|
200
|
|
11
|
JJ1B-115/380-2
|
219
|
5.4
|
3.7
|
90
|
250
|
|
12
|
JJ1B-135/380-2
|
252
|
3.1
|
2.1
|
90
|
315
|
|
13
|
JJ1B-190/380-2
|
351
|
4.3
|
2.9
|
90
|
400
|
|
14
|
JJ1B-255/380-2
|
407
|
3.8
|
2.5
|
90
|
500
|
|
15
|
JJ1B-260/380-2
|
469
|
4.4
|
2.9
|
90
|
500
|
|
16
|
JJ1B-300/380-2
|
637
|
5.0
|
3.4
|
90
|
630
|
|
17
|
JJ1K-110/380
|
184
|
4.6
|
3.0
|
90
|
200
|
|
18
|
JJ1B-115/380-2
|
219
|
5.4
|
3.7
|
90
|
250
|
|
19
|
JJ1K-110/380-2
|
252
|
3.1
|
2.1
|
90
|
315
|
|
20
|
JJ1K-190/380-2
|
351
|
4.3
|
2.9
|
90
|
400
|
|
21
|
JJ1K-225/380-2
|
407
|
4.8
|
2.5
|
90
|
500
|
|
22
|
JJ1K-260/380-2
|
469
|
4.4
|
2.9
|
90
|
600
|
|
23
|
JJ1K-300/380-2
|
537
|
5.0
|
3.4
|
90
|
630
|
|
