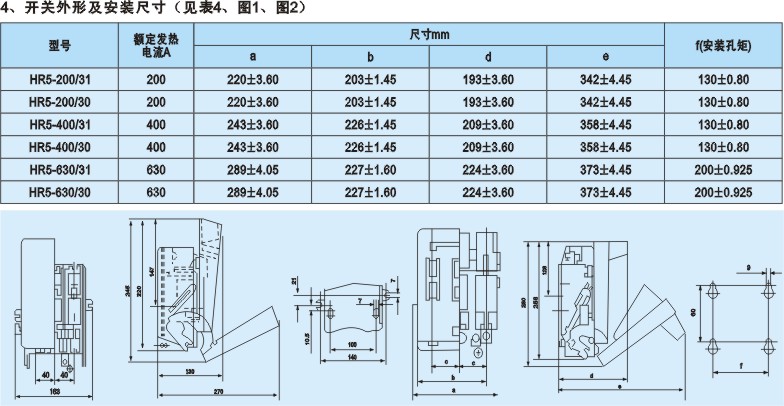

HR5 熔断器式开关
| |
一、适用范围 |
| HR5 系列熔断器式隔离开关（以下简称开关）符合：。主要用于额定电压交流600V（45～62Hz），约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关、并作电路保护用，但一般不作为直接开关单台电动机之用。 |

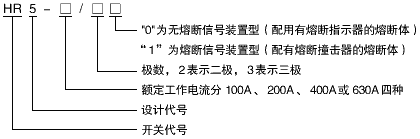

二、型号及其含义 |
 |
|
|
三、主要技术参数 |
1额定绝缘电压：660V
2额定工作电压：380V、660V两种
3额定工作电流：380V：100A、200A、400A、630A四种 630V：100A、200A、315A、400A四种
4开关的接通和分断能力和额定熔断短路电流按表1。
5开关的机械寿命分别为3000次（100A、200A）和1000次（400A、630A）
6开关的电寿命分别为600次（100A、200A）和200次（400A、630A）接通与分断条件按表2。
7辅助开关（Lx19K)的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。

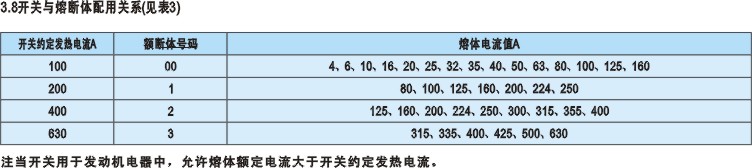

8开关与熔断体配用关系如表3。 |
|
|
额定工作电压IeV
|
约定发热电流IeV
|
使用类别
|
额定接通和分断能力
|
|
|
接通
|
分断
|
通断次数
|
电流有效值KA
|
cosØ
|
通断次数
|
|
I/Ie
|
U/Ue
|
cosØ
|
IC/Ie
|
Ur/Ue
|
cosØ
|
|
380
|
100
|
AC-23
|
10
|
1.1
|
0.35
|
8
|
1.1
|
0.35
|
接通和分断各5次
|
50
|
0.25
|
各1次
|
|
200
|
8
|
|
400
|
6
|
|
630
|
|
660
|
100
|
AC-22
|
3
|
1.1
|
0.65
|
3
|
1.1
|
0.65
|
接通和分断各5次
|
50
|
0.25
|
各1次
|
|
200
|
|
400
|
|
630
|
|
|
|
|
| |
|
