| 适用范围 |
| HR5系列熔断器式隔离开关（以下简称开关）适用于额定工作电压至660V，交流50Hz，约定发热电流至630A，主要用于有高短路电流的配电电路和电动机电路中、用作电源开关、隔离开关和应急开关，并作电路保护之用。但一般不作为直接开闭单台电动机之用。 |
|
|

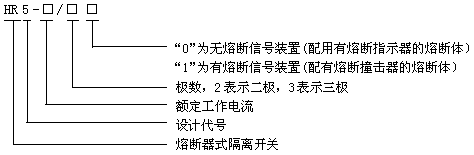

| 型号及其含义 |
|
 |
|
| 正常工作条件 |
1、周围空气温度：
a、安装地点的周围空气温度，上限不C过+40℃，下限不低于-5℃;
b、24h内的平均温度值不C过+35℃。
注：周围空气温度下限为-10℃或-25℃的工作条件，在订货时用户需向制造厂申明。
2、安装地点的海拔不C过2000m;
注：开关安装地点C过2000m时，在订货时用户需向制造厂申明。
3、周围大气条件，大气相对湿度在周围空气温度为+40℃时不C过50%，在较低的温度下可以有较高的相对的湿度，Z湿月的月平均Z大相对湿度不大于90%，该月的月平均Z低温度不C过+20℃，并考虑到因温度变化发生在产品表面的凝露必须采取措施;
4、污染等级：开关周围环境等级为3级;
5、开关应垂直安装在无显著摇动和冲击振动的地方。 |
|
|
| 结构特征 |
 开关主要由钢板底座和塑料盖板两大部分组成。三对夹型触头和灭弧室通过绝缘垫板装在底座上，熔断体装在盖板上直接作为动触头刀片用，盖板可沿铰销旋转呈扇形打开使熔断体从插座中WQ拔出，上盖亦可作方便地从底座上取下，便于开关的安装和安全拆换熔断体。开关的灭弧室由耐弧塑料压制而成，结构简单便于拆装，由于每个弧室都有内室和外室两部分，并装有金属弧角，不仅增加了灭弧能力，消除了飞弧的危害，提高了触头寿命。开关还具有弹簧贮能快速关合机构，使它能在极繁重条件下快速安全地动作。开关还装有LX19K行程开关，若配用带撞针的熔断体时，则当某相熔断体熔断后，撞针弹出，通过一根传动轴，触动行程开关以便发出信号，因此可提供断相信号，便于采取措施。 |
|
|
| 主要技术数据 |
1、额定绝缘电压：660V
2、额定工作电压：380V 660V两种
3、额定工作电流：380V 100A、200A、400A、630A四种
660V 100A、200A、315A、425A四种

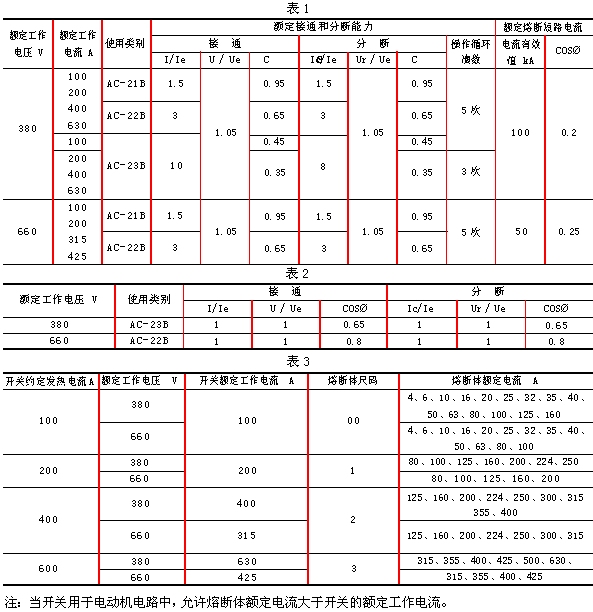

4、开关的接通和分断能力和额定熔断短路电流按表1
5、开关的机械寿命分别为2000次(100A)、1600次(200A)和1000次(400A、630A)
6、开关的电寿命分别为300次(100A)和200次(200A、400A、630A)。接通与分断条件按表2
7、辅助开关(LX19K)的额定工作电压交流380V，约定发热电流5A，额定控制容量300VA
8、开关与熔断体配用关系如表3 |
 |
|

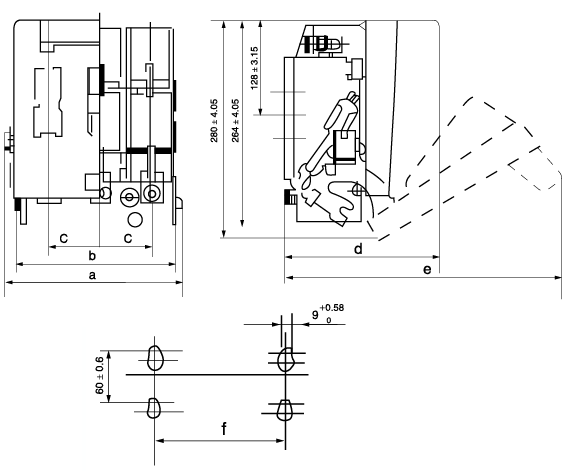

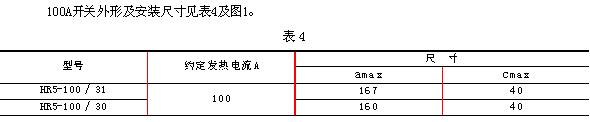

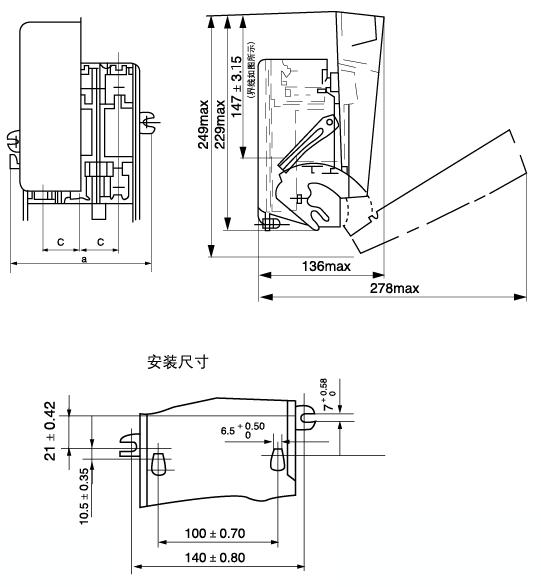

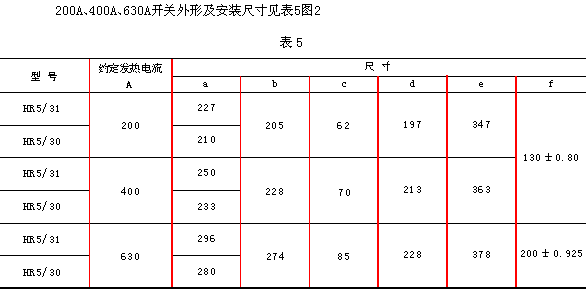

| 外形及安装尺寸 |
|
 |
|
| 订货须知 |
用户订购本系列熔断器式隔离开关应说明下列内容：
a、产品名称、型号、约定发热电流，极数及数量。是否配熔断体撞击器或隔离刀片，注明熔断体的额定电流（如不注明即按开关的约定发热电流配装）；
b、自提或送货以及发运，发运须注明单位全称，地址以及运输方式等；
c、购货单位同时应说明开户银行及帐号，以及增值税号等。 |
|
|
|
|
| |
|
