 概述：
GN19-12（C）系列户外高压隔离开关用于额定电压12kV交流50Hz及以下电力系统中，配用CS6-1型手动操动机构，作为在有电压而无负载情况下分、合电路之用，亦有派生产品防污型、高原型和可加装带电显示装置等。
|
|
| ---------------------------------------------------------------------------------------------- |

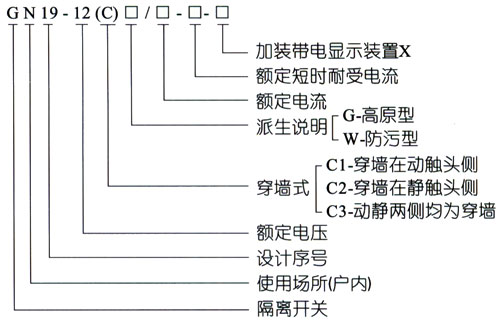

| 型号及其含义 |
|
| ---------------------------------------------------------------------------------------------- |
| 使用环境条件： |
+
海拔：1000～3000m；
+ 周围空气温度：上限+40℃，下限-30℃；
+ 周围环境相对湿度：日平均值不大于95%，月平均值不大于90%；
+ 地震烈度不C过8度；
+ 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。 |
| ---------------------------------------------------------------------------------------------- |
| 主要技术参数 |
| 型 号 |
额定电压
（kV） |
额定电流
（A） |
额定短时耐受电流
（4s）（kA） |
额定峰值耐受电流
（kA） |
| GN19-12/400-12.5 |
12 |
400 |
12.5 |
31.5 |
| GN19-12/630-20 |
12 |
630 |
20 |
50 |
| GN19-12/1000-31.5 |
12 |
1000 |
31.5 |
80 |
| GN19-12/1250-31.5 |
12 |
1250 |
31.5 |
80 |
| 8N19-12C/400-12.5 |
12 |
400 |
12.5 |
31.5 |
| GN19-12C/630-20 |
12 |
630 |
20 |
50 |
| GN19-12C/1000-31.5 |
12 |
1000 |
31.5 |
80 |
| GN19-12C/1250-31.5 |
12 |
1250 |
31.5 |
80 |
|
| ---------------------------------------------------------------------------------------------- |
| 外形及安装尺寸（以下图片可点击放大） |
| |

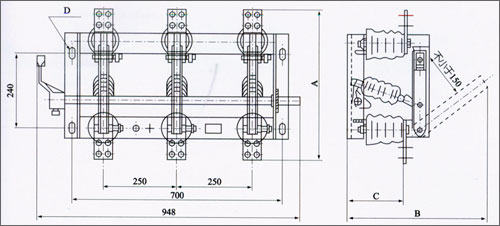

图1 GN19-12系列 |
| |
|

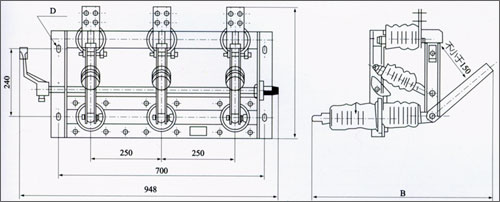

图2 GN19-12C系列 |
| |
|
|
|
|
|
GN19-12(C)/400 |
GN19-12(C)/630 |
GN19-12(C)/1000、1250 |
|
| |
| 产品型号 |
A |
B |
C |
D |
| GN-19-12/400 |
450 |
446 |
185 |
4～14×24 |
| GN-19/12/630 |
470 |
446 |
185 |
| GN-19/12/1000、1250 |
510 |
500 |
196 |
4～18×28 |
| GN19-12C/400 |
420 |
690 |
185 |
4～14×24 |
| GN19-12C/630 |
430 |
690 |
185 |
| GN19-12C/1000、1250 |
470 |
745 |
196 |
4～18×28 |
|
| ---------------------------------------------------------------------------------------------- |
