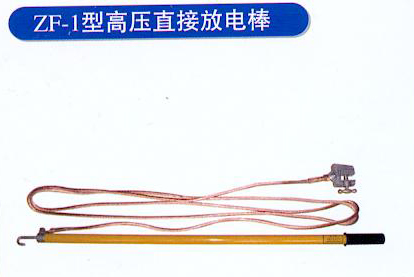

ZF-1型高压直接放电棒
ZF-1型高压直接放电棒
用途
ZF-1型高压直接放电棒、ZF-2高压电阻式放电棒用于停电后泄放电网和电气设备上余电。
ZF-1型高压直接放电棒适用电压等级有10KV,35KV,110KV,220KV。ZF-2高压电阻式放电棒适用电压等级有10KV,35KV,110KV。
ZF-1型高压直接放电棒标准配置
杆长1M+铜线16平方毫米 1根×5M
绝缘操作杆
1M×1根(标准配置)
1.5M×1根
2M×1根


ZF-2高压电阻式放电棒
杆长1M+软铜线4平方毫米 1根×5M
绝缘操作杆
1M×1根(标准配置)
1.5M×1根
2M×1根

1. 概述
   ZF-1系列高压放电杆/直接放电棒,ZF-2高压电阻式放电棒与验电器、接地线产品同样是安全作业中必不可少的工具,按使用场合不同产品分成直接式与限流式二种。前者可在普通场合使用,后者在大容量设备上使用。

2. 技术指标
  2.1 使用环境条件
    环境温度:-25℃~+55℃  相对湿度:≤90%

 2.2 操作杆规格

型 号

型 式

电压等级
(KV)

有效绝缘长度
(mm)

握柄长度
(mm)

限流管长度
(mm)

总长度
(mm)

节 数

ZF-1-10

直接式

10

875

125

——

1000

1

ZF-1-35

直接式

35

1075

125

——

1200

2

 2.3 放电线规格
   放电线通常选用 16mm 2 和 25mm 2 二种,长度一般选用 5m、7m 二种,特殊要求可根据实际需要定制。

 3. 使用方法及注意事项
   3.1 为BZ人身和设备的安全,放电杆/放电棒应存放在空气流通、环境干燥的专用场所。
    3.2 电气装置上使用放电杆/放电棒,应遵照电业安全工作规程中的有关规定进行。
   3.3 放电操作必须在验电操作后,确认电气设备停电后方可进行。
   3.4 对大容量的电气设备,如:电力电流,电力电容器,大容量主变压器等设备,必须使用带限流装置的放电杆/放电棒进行放电。

  4. 定期试验
   4.1 放电杆/放电棒必须参照带电作业绝缘杆,定期进行预防性试验,其有效绝缘部份必须能承受相应电压等级工频耐压的要求,具体按表中要求进行。
   4.2 带限流装置的放电杆/放电棒,除有效绝缘部份须按带电作业绝缘杆进行工频耐压试验外,其限流装置部份还是另须进行加压试验,具体按表中要求进行。

电压等级
(KV)

有效绝缘部份试验电压
(KV)

试验时间
(min)

限流装置部份试验电压
(KV)

试验时间
(min)

10

45

1

12

1

35

95

1

42

1

  以试验后以有效绝缘部份无发热限流装置部份无击穿现象为合格。
