| 适用范围 |
| CJX5系列交流接触器适用于交流50Hz或60Hz，额定工作电压至660V，额定工作电流至100A的电力线 路中，用作远距离接通及分断电路和频繁起动及控制交流电动机。 |
|
|
| 正常工作条件及安装条件 |
1、安装地点的海拔不C过2000m；
2、周围空气温度上限值不C过+40℃，下限值不低于-5℃；
3、安装地点的空气相对湿度在Z高温度为+40℃时不C过50%，在较低温度下可以有较高的相对湿度，
Z湿月的月平均Z低温度不C过+20℃，该月的平均Z大相对湿度不C过90%。由于温度变化发生在产
品上的凝露情况必须采取措施；
4、与垂直面的安装倾斜不C过±5°；
5、污染等级：3级；
6、在无显著摇动、冲击和振动的地方。 |
|
|
| 结构特征 |
| CJX5系列交流接触器为直动式双层立体布置，电磁系统位于下部，触头系统居上部，是传统的正装式结构。主触头和辅助触头均为桥式双断点结构，触点分别由银或银基合金材料制成，具有良好的接触KK性和较高的电寿命。灭弧室由耐弧性能良好、机械强度较高的塑料制成。 |

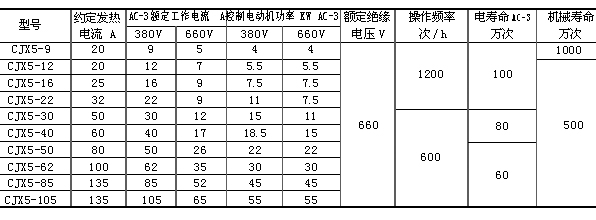

主要技术参数 |
|
|
 ` |

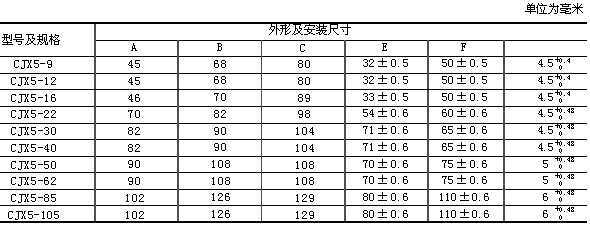

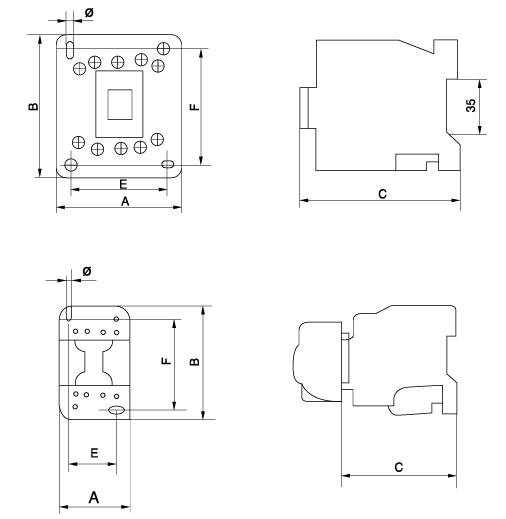

| 外形及安装尺寸 |
|
|
| 订货须知 |
订购接触器时，需指明下述各类：
a、产品型号及规格；
b、线圈控制电压及频率；
c、订货数量。 |
|
|
|
