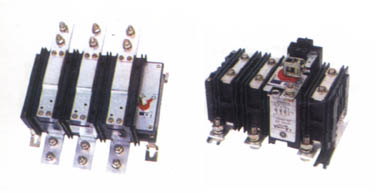

Q系列开关
适用范围：
　　Q系列开关主要用于在短路电流大、功率因数低的供配电线路中作手动不频繁操作的主开关，尤其适合于暗中在抽屉式低压成套装置中。
=======================================================

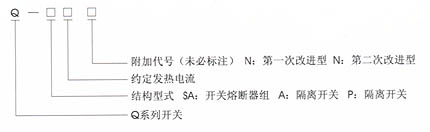

型号含义：
=======================================================
结构特征：
　　1、全封闭式结构
　　Q系列开关全封闭式结构，要BZ性能稳定和提高工作KK性。动、静铁心都置于以新型电器工程塑料压制的壳体内，从外表看不到。壳体外仅有接线断子及熔断体插座QSA或可以看到的串（QA、病（QP连接的铜导体、操动轴套及辅助触头插座等。装配式有严格的工艺控制，因此用②户不宜随意拆动。
2、触头系统
　　Q系列开关有其滚动插入似的触头系统（见图2），每一组都有两组这种双断点得触头系统。冲结构上来说，由不同长短、粗细和不同数量的滚柱可组成不同的触头系统，两组触头或是并联或是串联，可以满足电流大小不同的电路及不同的工作类别。
　　采用这种出头系统后，电流分别由呈滚柱通过，使触头闭合时的电动斥力大大减小（理论上电流1/4斥力为1/6）；而当开关处于闭合状态且有大的短路电流（在极限情况下这个电流可能大于100KA通过时，则逆平行律使滚柱把经触头夹得更紧。
　　在运动过程中，滚柱与静触头接触是既有滚动又有滑动磨擦，因而能有效地避免发生熔焊。
3、开关人力操作
　　Q系列开关的操作机构有贮能弹簧，因此尽管分、合闸都是人力操作，但动触头的运动速度与操作力和操作速度的大小无关，BZ了开关的稳定。
4、操动器
　　操动器是把人的操作扭转到开关的操作机构走轴套上的一整装置，而手柄是供操作者操作握手的部分。
①操动器主要由装在面板上的手柄与手柄啮合的驱动轴组成，眼神轴及连接轴节只在驱动轴不可长时才使用，实际上这意味着开关在成套装置柜内安装的需要来考虑，而不用担心这个开关装置的深度与装在面板上的手柄对不起来。
②手柄装在面板上，防护等级可以达到;
③手柄结构满足“开关闭合时门不能打开，要开门必须先使开关处于分断位置，门未关好不能闭合”的要求。
④手柄上有一挂锁拉扣，拉出后锁上挂锁，手柄无论是在分断位置还是在闭合位置，都不能正常转动，以防止无关人员的误操作；
⑤驱动连轴节在手柄安装平面平行的平面上左右上下都有5MM的游动范围而不会影响正常工作。这样，安装调整容易，不致因调整不够JQ而使操作发生困难。
5、独立的辅助触头
　　开关可带一个或两个辅助触头盒，每个辅助触头盒有一对常开和一对常闭触头。辅助触头盒插入式组装，不用螺丝钉拆卸方便。辅助触头的通断与开关的通断同步。
　　Q系列开关的工作原理图见图3（并参阅图2）。操作手并顺时针旋转，开关闭合；反时针旋转开关断开。
=======================================================
主要技术参数
1、QSA 系列开关熔断器组件的技术特性参数见表1
规格 QSA
63
125
160
250
400
630
主极数
3
额定绝缘电压（V）
1000
额定绝缘电压（V）
380、500、660、1000
约定发热电流（A）
80
160
160
400
400
800
约定封闭发热电流（A）
63
125
160
250
400
630
额定工作电流/功率
380V AC-23（A/KW）
80/30
160/75
160/90
250/132
400/200
630/333
500V AC-23（A/KW）
80/37
160/75
160/110
250/185
400/280
630/425
660V AC-23（A/KW）
80/35
160/110
160/150
250/220
400/375
630/560
1000V AC-23（A）
160
250
400
630
1000V AC-23（A/KW）
160/220
250/325
315/425
355/475

直流额定工作电流（A）

220V DC-23
80
160
250
400
630

直流额定工作电流（A）

440V DC-23

380V额定电容功率（kvar )
31
62
78
123
197
315
额定熔断短路电流500V（KA有效值）
100
Z大熔体（A）
160
400
630
机械寿命（次）
1500
1200
3000
重量（不包括熔管和手柄）（kg）
1.6
1.7
4.1
4.5
4.7
14.0
DIN43620熔管型号（尺码）
00
1-2
3
操作力矩（N.m）
7.5
16
30
辅助触头380V AC-11 （A）
4
6

注：DIN43620的3号熔断体没有660V、800A的，故表中不列入QSA800。

2、QA系列隔离开关的技术性能参数见表2

规格 QSA
125
160
200
400
630
1000
主极数
3
额定绝缘电压（V）
1000
额定工作电压（V）
660
约定发热电流（A）
160
200
250
630
630
1000
约定封闭发热电流（A）
125
160
200
400
630
1000
额定工作电流/功率
380V AC-23（A/KW）
160/75
200/90
200/110
400/200
630/355
1000/500
500V AC-23（A/KW）
160/90
160/150
160/150
400/375
400/375
800/710
660V AC-23（A/KW）
160/110
160/150
160/150
400/375
400/375
800/710
660V AC-23（A）
160
200
200
400
630
1000
1000V AC-23（A）
63
63
63
400
630
1000
1000V AC-23（A/KW）
315/425
315/425
355/475
直流额定工作电流
220V DC-23
160
160
200
400
630
1000
440V DC-23
160
160
160
400
500
800
额定电容功率380 （kvar)
62
79
99
197
251
493
额定短路接通能力（KA峰值）
20
50
IS额定短时间耐受电流（KA有效值）
4
15
50
机械寿命（次）
1500
12000
3000
重量（不包括熔管和手柄）（kg）
1.5
1.6
1.7
4.1
4.3
11.7
操作力矩 (N.m)
7.5
16
30
辅助触头380V AC-11（A）
4
6
规格 QSA
250
630
1000
1250
1600
2500
3150
主极数
3
额定绝缘电压（V）
1000
额定工作电压（V）
660
约定发热电压（V）A
315
630
1000
1250
1600
2500
3150
约定封闭发热电流（V）A
250
630
1000
1250
1600
2500
3150
额定工作电流
500V AC-21（A）
315
630
1000
1250
1600
2500
3150
500V AC-22（A）
315
630
630
800
800
660V AC-21（A）
315
630
1000
1250
1250
2500
3150
额定电容功率（kvar）
123
310
316
额定短路接通能力（KA峰值）
39
60
85
130
IS额定短时间耐受电流（KA有效值）
8
32
50
80
机械寿命（次）
15000
12000
3000
1000
重量（不包括熔管和手柄）（kg )
1.9
5.0
5.4
1.4
14.5
49
52.2
操作力矩（N.m）
7.5
16
30
70
辅助触头380V AC-11（A）
4
6
