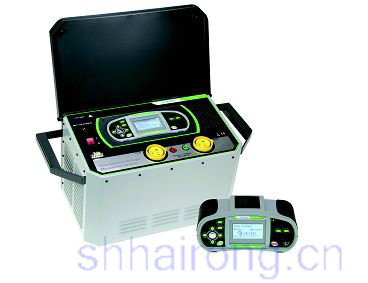

MI3295接地装置特性参数测量系统 / MI3296大地网接地电阻测试仪
MI3295测量功能:跨步电压和接触电压测量、接地阻抗测量，分辨率 1 mΩ.
MI3296测量功能:接地阻抗测量，分辨率 1 mΩ.
说明：MI3296测量接地电阻的技术参数同MI3295

主要特点: 高精度  好的抗干扰能力  重量轻  独立测量  安全
l           由于采用高达50A的电流和有效的噪声抑制措施，测量精度高。
l           对地电流的抗干扰性能好。
l           独立测量跨步电压，不需要电压极
l           重量轻。
l           由于输出电压低于55 V，安全性高。
l           用PC 软件程序包直接下载测试结果，对试验结果进行分析归档。

应用：用于发电厂、变电站和其他电力系统保护接地的试验和检查。


技术参数

跨步电压、接触电压
测量范围 Um
分辨率
精度
0.01 - 19.99 mV
0.01 mV
±(2 % 读数 + 2) 位)
20.0 - 199.9 mV
0.1 mV
200 - 1999 mV
1 mV
2.00 - 19.99 V
0.01 V
20.0 - 59.9 V
0.1V

计算测量范围U
分辨率
精度
0.0 - 199.9 V
0.1 V
计算值*
200 - 999 V
1 V
*显示的跨步电压和接触电压是基于计算的结果：
US=Umeas ∙Ifault/Igen; UC=Umeas ∙Ifault/Igen;
Ifault (可选)：10A - 200 kA
输入电阻 (可选): 1 kΩ, 1 MΩ
噪声抑制: DSP 滤波器，对50（60Hz）工频干扰抑制率达 64 dB。



电流

测量
分辨率
精度
0.00 - 9.99 A
0.01 A
±(3 % 读数 + 5 位)
10.0 - 99.9 A
0.1 A
±(3 % 读数 + 3 位)
电流发生器：55 A max
测试电压：< 55 V




接地电阻

测量
分辨率
精度
0.001 - 1.999 Ω
0.001 Ω

±(2 % 读数 + 5 位)
2.00 - 19.99 Ω
0.01 Ω
20.0 – 99.9 Ω
0.1 Ω
100.0 - 199.9 Ω
0.1 Ω
±(5 %读数)

测试电流：< 7.5 A
接地电极对测试年结果的影响:  ≤ ±(10 % 读数 + 10 位)
(Rc, Rp)max = (10  + 100 R) or 2 kW (Z小值)
自动测量接地桩的接地电阻
自动探测噪音干扰



通用技术参数

主机
电源：230 V AC (±10 %) / 50 或r 60 Hz
功耗：750 VA
过压保护等级：CAT II / 300 V
测量保护等级：CAT IV / 50 V
保护等级：Class I
显示：128 x 64 带背光的液晶屏
内存：1000个数据
电流记录：24小时（Z小）
通讯：RS232 (用于和仪表通讯)
尺寸：56.3 cm × 27.5 cm × 25.7 cm
重量：29.5 kg
测量表：
电源：9 VDC (6 x 1.5 V  5号充电电池)
工作时间：12小时
测量保护等级：CAT IV / 50 V
显示：128 x 64 带背光的液晶屏
内存：1500个数据
通讯：RS232 、USB
尺寸(w×h×d)：23 cm × 10.3 cm × 11.5 cm
重量：1.3公斤
环境参数：
工作温度范围：0 °C - +40 °C
工作湿度范围：85 % RH (0 °C - 40 °C)
存储温度：-10 °C - +60 °C
