MI2166  电气测试模拟演示板

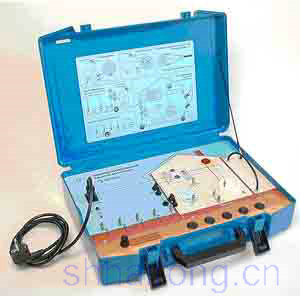

      演示板可以模拟根据 VDE 0100 标准制造的电气装置。它用于演示电气装置测试仪器的工作情况，它装在一个实用的塑料携带箱中，带有一个前面板护罩，可以使前面板免受机械损坏。外壳尺寸为（外部） 340 x 333 x 150 mm。电源测试插座可适应用户当地的特定要求。在前面板上布置了一些电气装置上的实际部件，如 RCD 保护开关、指示灯、指示灯开关、电源测试插座、连接端子和故障模拟开关等。其他部件显示在屏幕上（临时性）。

绝缘电阻（正常或故障）；

保护导体的连续性（正常或故障）；

总接地电阻 – 标准四线方法（正常）；

局部接地电阻 – 标准四线方法（正常或故障）；

接地电阻 – 标准四线方法 + 接地夹（正常）；

接地电阻 – 双接地夹法（正常或故障）；

L 和 N 端子间的线路阻抗（正常或故障）；

TT 系统中的回路阻抗（正常或故障）；

TN 系统中的回路阻抗（正常）；

不使用辅助测试探头的接触电压（正常或故障）；

使用辅助测试探头的接触电压和接地电阻（正常或故障）；

RCD 脱扣电流（正常）；

RCD 脱扣时间（正常或故障）；

四个接地级的比接地电阻。
