◆技术参数
■

■脱扣时间：□非延时
    a. G Z少10ms延时
    b.额定电压（Ue）:230V；50Hz
    c.额定剩余动作电流：10，30，300mA
    d.灵敏性：    AC型       A型
    e.选择性级别：3
    f.额定分断能力Icn：10kA
    g.额定电流In：6-40A
    h.脱扣特性：C特性曲线
    i.Z大可连上的熔断器：100A gL（＞10kA）
    j.严峻气候环境抵抗力：
    k.外壳防护等级：（安装后）
    l.寿命：电气，不少于4000次通断动作
    m.机械：不少于20000次通断动作
■机械参数
    a.外壳宽度：35mm（2个模数）
    b.安装方式：安装在DIN导轨35mm
    c.端子接线能力：导线1-25mm2；母排厚度0.8-2mm
    d.附件：母排厚度0.8-2mm
◆主要特点
■动作功能与主线路电压无关
■具有中线开断功能，更加安全KK
■双功能接线端子，接线能力强
■具有触头状态指示器，便于识别触头接触情况
■分断能力高达10KA
■额定电流范围宽，可作为家庭总开关使用

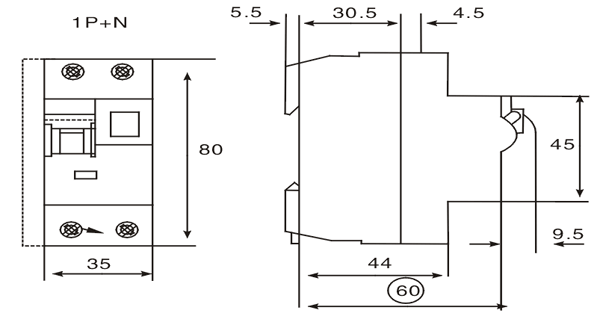

◆外形尺寸

漏电、过载和短路三种保护功能于一体。可防止由电子设备开关操作引起的误动作。
 额定电流In（A） 额定分断能力（kA）Lcn □浪涌保护250A
1极+中线
 □浪涌保护250A脉动直流敏感
1极+中线
C特性曲线


注：根据需要C型也可
以提供2A，4A产品
6
0.03
M-FL7-6/1N/003/C
M-FL7-6/1N/003/C-A
10
0.03
M-FL7-10/1N/003/C
M-FL7-10/1N/003/C-A
16
0.03
M-FL7-16/1N/003/C
M-FL7-16/1N/003/C-A
20
0.03
M-FL7-20/1N/003/C
M-FL7-20/1N/003/C-A
25
0.03
M-FL7-25/1N/003/C
M-FL7-25/1N/003/C-A
32
0.03
M-FL7-32/1N/003/C
M-FL7-32/1N/003/C-A
40
0.03
M-FL7-40/1N/003/C
M-FL7-40/1N/003/C-A
6
0.03
M-FL7-6/1N/003/C
M-FL7-6/1N/003/C-A
10
0.03
M-FL7-1/1N/003/C
M-FL7-10/1N/003/C-A
16
0.03
M-FL7-16/1N/003/C
M-FL7-16/1N/003/C-A
20
0.03
M-FL7-20/1N/003/C
M-FL7-20/1N/003/C-A
25
0.03
M-FL7-25/1N/003/C
M-FL7-25/1N/003/C-A
32
0.03
M-FL7-32/1N/003/C
M-FL7-32/1N/003/C-A
40
0.03
M-FL7-40/1N/003/C
M-FL7-40/1N/003/C-A

周围环境温度变化对负载的影响
环境温度T〔℃〕
In［A］
-25
-20
-10
0
10
20
30
35
40
2
2.5
2.4
2.3
2.2
2.2
2.1
2.0
2.0
1.9
4
4.9
4.8
4.7
4.5
4.3
4.2
4.0
3.9
3.9
5
6.2
6.0
5.8
5.6
5.4
5.2
5.0
4.9
4.8
6
7.4
7.2
7.0
6.7
6.5
6.3
6.0
5.9
5.8
8
9.9
9.6
9.3
9.0
8.7
8.4
8.0
7.9
7.7
10
12
12
12
11
11
10
10
9.9
9.7
12
15
14
14
13
13
13
12
12
12
13
16
16
15
15
14
14
13
13
13
15
19
18
17
17
16
16
15
15
15
16
20
19
19
18
17
17
16
16
15
20
25
24
23
22
22
21
20
20
10
25
31
30
29
28
27
26
25
25
24
32
40
38
37
36
35
33
32
32
31
40
49
48
47
45
43
42
40
39
39

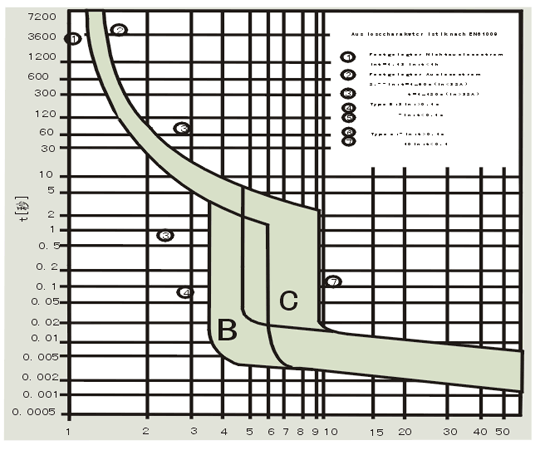

脱扣特征曲线
