MFJ1系列交流干式阀用电磁铁
概述
    MFJ1系列直流阀用电磁铁适用于交流50Hz或60Hz电压至380V的电路中，作为电磁阀的控制之用。

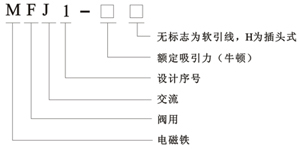

型号及其含义


主要技术参数
3.1电磁铁的基本技术数据(见表)。
3.2电磁铁的机械寿命应不低于60万次。
3.3电磁铁在85%～105%额定电压的范围内能正常工作。
型号 额定吸
引力(N)		 额定行
程(mm)		 全行程
不小于(mm)		 额定
电压(V)		 允许Z高操作
频率(通电率为60%)		 激磁功率
(吸持/启动VA)
MFJ1-3 30 5 7.5 110、220、380 1800次/小时 ≤60/390
MFJ1-4 40 6 8 110、220、380 1800次/小时 ≤70/580
MFJ1-4.5 45 8 8.5 110、220、380 1800次/小时 ≤70/580
MFJ1-5.5 55 8 8.5 110、220、380 1800次/小时
MFJ1-7 70 8 8.5 110、220、380 1800次/小时
H-4.5 45 7 8.5 110、220、380 1800次/小时

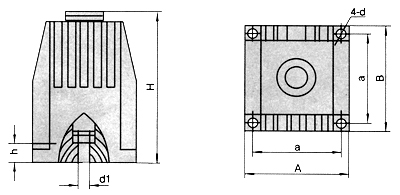

外形及安装尺寸


型号 外行尺寸 安装尺寸 安装孔尺寸
Amax Bmax Hmax a f d1不小于 h
MFJ1-3 61 61 100 50±0.2 φ4.5 φ9 11.3±0.2
MFJ1-4 71 71 106 60±0.2 φ5.5 φ9 13±0.2
MFJ1-4.5
MFJ1-5.5
MFJ1-7 82 80 104 38±0.2 φ5.5 φ9 12±0.2
H-4.5 70 80 90 60±0.2 φ5.5 φ9 10±0.2
