◆技术参数
■电气参数
    a.

    b.动作时间：□非延时
         G  Z少10ms延时，一般型
         S  Z少40ms延时，选择型
   c.额定电压（Ue）：230/400V；50Hz
   d.额定电流（In）：≤40和≤63
   e.额定漏电脱扣电流：30，50，100，300，500mA
    f.灵敏性：      AC交流型
                        A交流型和脉动直流型
    g.额定短路分断能力：与M-L7（MCB）相同
    j.过载与短路保护：由M-L7（MCB）来实现
    k.抵抗气候条件能力：
    m.防护等级：（安装以后）
    n.寿命：与M-L7（MCB）相同
■机械参数
    a.装配：与M-L7（MCB）紧密结合
    b.端子形式：提升式接线端子
    c.接线端子能力：1-25mm2

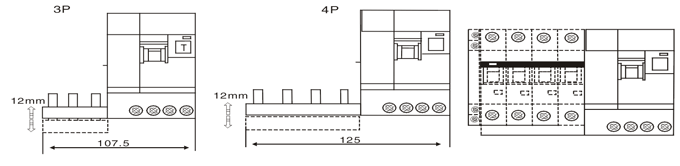

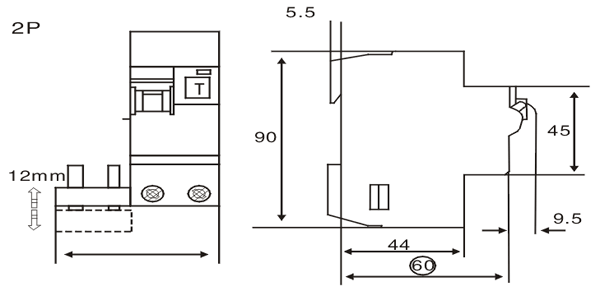

◆外形尺寸

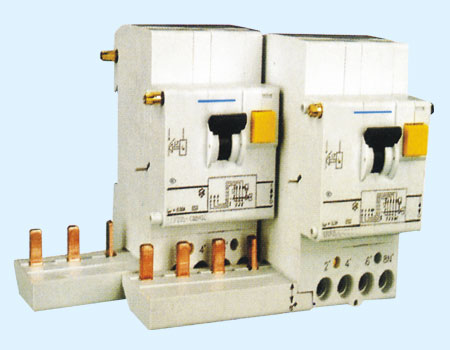

M-L7与M-FB7组合后，具有漏电、过载和短路三种保护功能
 额定电流（A）In 额定漏电电流I△n  2极

  3极

  4极


Ac型
无延时型
40
0.03
M-FB7-402/003
M-FB7-403/003
M-FB7-404/003
0.3
M-FB7-402/03
M-FB7-403/03
M-FB7-404/03
63
0.03
M-FB7-632/003
M-FB7-633/003
M-FB7-634/003
0.3
M-FB7-632/03
M-FB7-633/03
M-FB7-634/03

Ac型
无延时型
40
0.03
M-FB7-402/003-A
M-FB7-403/003-A
M-FB7-404/003-A
0.3
M-FB7-402/03-A
M-FB7-403/03-A
M-FB7-404/03-A
63
0.03
M-FB7-632/003-A
M-FB7-633/003-A
M-FB7-634/003-A
0.3
M-FB7-632/03-A
M-FB7-633/03-A
M-FB7-634/03-A

Ac型
延时型
40
0.03
M-FB7-402/03-G
M-FB7-403/03-G
M-FB7-404/03-G

Ac型
选择型
40
M-FB7-402/01-S
M-FB7-633/01-S
M-FB7-404/01-S
M-FB7-402/02-S
M-FB7-633/03-S
M-FB7-404/03-S
60
M-FB7-632/01-S
M-FB7-403/01-S
M-FB7-634/01-S
M-FB7-632/03-S
M-FB7-403/03-S
M-FB7-634/03-S

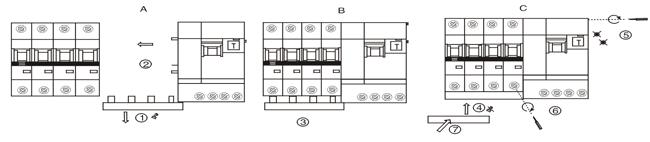

安装示例

注：与M-L7组合时应严格按说明书中的安装图进行。
