一、适用范围
|
| LW8系列万能转换开关（以下简称转换开关）适用于交流50赫兹380伏以下，直流220伏及以下的电路中，作为电气控制线路的转换和配电设备的远距离控制，电气测量仪表的转换以及容量2.2千瓦及以下的鼠笼型异步电动机的直接起动、换向和变速。 |
|
|
 |

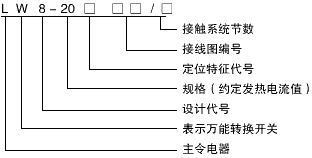

三、结构特征
|
| 转换开关为手动旋转操作凸轮式开关，由接触系统、安位系统和安装系统三部分组成。接触系统由绝缘基座叠装组成。每节绝缘基座二对双断点触头，接触系统经绝缘基分为1-10节，共10种。 |
四、主要技术参数
|
1.额定绝缘电压 440伏；
2.约定发热电流 100安、20安；
3.额定操作频率 120次/小时；
4.机械寿命 30万次；
5.电寿命见表1；
6.通断能力见表2；
7.转换开关按定位型式与手柄操作位置组合成10种定们特征代号，见表3。 |
|
|
表1
|
|
使用类别
|
用途
|
依据标准
|
控制容量
|
电寿命
|
|
AC-11
|
控制交流电磁铁负载
|
|
360VA
|
20万次
|
|
DC-11
|
控制直流电磁铁负载
|
|
28VA
|
10万次
|
|
AC-3
|
鼠笼型异步电动机直接起动
|
|
2.2KW
|
5万次
|
|
|
表2
|
|
使用类别
|
电压
（伏）
|
电流
（安）
|
COSφ
|
T
（毫米）
|
试验次数
|
|
接通
|
分通
|
接通
|
分通
|
接通
|
分通
|
接通
|
分通
|
接通
|
分断
|
|
AC-11
|
418
|
10.5
|
0.7
|
-
|
52
|
|
DC-11
|
242
|
0.14
|
-
|
168
|
20
|
|
AC-3
|
148
|
50
|
40 |
0.65
|
-
|
25
|
20 |
|
|
表3
|
|
定位形式
|
定位特征代号
|
手柄操作位置
|
限位角度
|
|
自复式
|
A
|
0°←30°
|
30°
|
|
B
|
30→0←30°
|
60°
|
|
定位式
|
C
|
0°60°
|
60°
|
|
D
|
60°0°60°
|
120°
|
|
E
|
90°30°30°90°
|
180°
|
|
F
|
120°60°0°60°120°
|
240°
|
|
G
|
0°90°180°270°
|
360°
|
|
H
|
30°0°30°60°
|
90°
|
|
I
|
60°30°0°30°60°
|
120°
|
|
J
|
60°30°0°30°60°90°
|
150°
|
|
K
|
90°60°30°0°30°60°90°
|
180°
|
|
L
|
90°60°30°0°30°60°90°
|
210°
|
|
M
|
120°90°60°30°0°30°60°90°120°
|
240°
|
|
|
