JRS1(LR1-D)系列热过载继电器
一、适用范围
JRS1系列热继电器适用于交流50Hz、主电路额定电压至660V、额定电流0.1至80A的电路中，供交流电动机的过载及断相保护用。它具有差动机构和温度补偿动能，可与CJX2系列交流接触器插接安装。

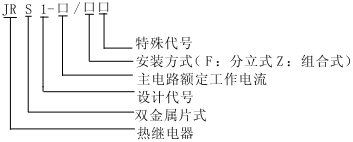

| 二、型号及其含义 |
|
 |
三、主要技术参数
1.JRS1热继电器基本规格（见表1)
2.JRS1热继电器基本技术参数（见表2)
3.热继电器保护特性
|
|
|
型号
|
电流范围（A）
|
控制电动机功率（AC-3）
|
可插接安装的接触器
|
|
220V
|
380V
|
415V
|
440V
|
660V
|
|
JRS1-09
|
0.11-0.15
|
-
|
-
|
-
|
-
|
-
|
CJX2-09-25
|
|
JRS1-09
|
0.15-0.22
|
-
|
-
|
-
|
-
|
-
|
|
JRS1-09
|
0.22-0.32
|
-
|
-
|
-
|
-
|
-
|
|
JRS1-09
|
0.32-0.47
|
-
|
-
|
-
|
-
|
-
|
|
JRS1-09
|
0.47-0.72
|
-
|
-
|
-
|
-
|
0.55
|
|
JRS1-09
|
0.72-1.1
|
-
|
0.37
|
-
|
0.55
|
1.1
|
|
JRS1-09
|
1.1-1.6
|
0.37
|
0.75
|
1.1
|
1.1
|
1.5
|
|
JRS1-09
|
1.6-2.4
|
0.75
|
1.5
|
1.5
|
1.5
|
3
|
|
JRS1-09
|
2.4-3.5
|
1.1
|
2.2
|
2.2
|
2.2
|
4
|
|
JRS1-09
|
3.5-5.0
|
1.5
|
3
|
3.7
|
3.7
|
5.5
|
|
JRS1-09
|
5.0-7.2
|
2.2
|
4
|
4
|
4
|
7.5
|
|
JRS1-12
|
6.8-9.4
|
3
|
5.5
|
5.5
|
5.5
|
10
|
|
JRS1-16
|
9.0-12.5
|
4
|
7.5
|
9
|
9
|
15
|
|
JRS1-25
|
9.0-25
|
5.5
|
11
|
11
|
11
|
18.5
|
|
JRS1-40
|
18-25
|
7.5
|
15
|
15
|
15
|
22
|
CJX2-40
CJX2-50
CJX2-63
|
|
JRS1-40
|
24-32
|
10
|
18.5
|
22
|
22
|
30
|
|
JRS1-63
|
30-40
|
11
|
22
|
25
|
25
|
37
|
|
JRS1-63
|
38-50
|
15
|
25
|
30
|
30
|
45
|
|
JRS1-63
|
48-63
|
18.5
|
30
|
37
|
37
|
55
|
|
JRS1-80
|
63-80
|
22
|
37
|
45
|
45
|
63
|
CJX2-80.95
|
|
|
表2
|
-
|
JRS1-09-25
|
JRS1-40
|
JRS1-63-80
|
|
工作环境温度（℃）
|
-25~+40
|
|
贮存温度（℃）
|
-60~+70
|
|
符合标准
|
,
|
|
额定绝缘电压（V)
|
660
|
|
触头约定发热电流（A）
|
10
|
|
|
4
|
10
|
16
|
|
|
|
|
| |
|
