一、适用范围
JR36B系列双金属片热继电器适用于交流50Hz,电压至380V，电流至160A的电路中，用作交流电动机的载保护。带有断相保护装置的热继电器，还能在三相电动机一相断线的情况下起保护作用，且适用于长期或间断长期工作制。 |

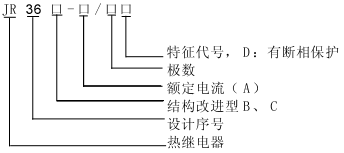

二、型号及其含义
 |
|
|
|
三、主要技术参数
1.不带断相保护装置的热继电器符合表1规定，带断相保护装置的热继电器除符合表1规定外还符合表2规定。
|
序号
|
三极整定电流倍数
|
动作时间
|
起始状态
|
|
1
|
1.05
|
>1h(Ie≤63A)
>2h(Ie≤63A)
|
冷态
|
|
2
|
1.2
|
<20min
|
从热态开始
|
|
3
|
1.5
|
<3min
|
从热态开始
|
|
4
|
6
|
>5s
|
从冷态开始
|
|
|
项目
|
过电流整定电流
|
动作时间
|
起始状态
|
|
任意二极
|
第三极
|
|
1
|
1.0
|
0.9
|
>1h(Ie≤63A)
>2h(Ie≤63A)
|
冷态开始
|
|
2
|
1.15
|
0
|
<20min
|
热态开始
|
|
|
2.热继电器的常闭及常开触头在表3所列的工作条件下能KK断开与闭合1000次
|
触头种类
|
常闭触头
|
常开触头
|
|
工作电压（V）AC
|
220
|
380
|
220
|
380
|
|
工作电流（A）AC
|
5
|
1.5
|
| 通断能力（A） |
断开cosφ=0.2±0.05 |
3
|
2
|
-
|
| 闭合cosφ=0.2±0.05 |
-
|
5
|
5
|
|
3.热继电器动作后的复位时间：当调整为自动复位，其自动复位时间不大于5min：当调整为手动复位时其手动复位时间不大于2min.
四、外形及安装尺寸
|
型号
|
A
|
B
|
C
|
D
|
安装孔数及直径φd
|
|
JR36B-20/3
JR36B-20/3D
|
70
|
44
|
74
|
38
|
2-φ4.5
|
|
JR36B-60/3
JR36B-3D
|
90
|
55
|
83
|
66
|
2-φ5
|
|
JR36B-150/3
JR36B-150/3D
|
121
|
76.5
|
102
|
96
|
2-φ7
|
|
|
