| 适用范围 |
石板闸主要用于工频额定工作电压380V的低压线路中作为照明及配电线路的隔离开关之用。
|
|
|
| 型号及其含义 |
|
 |
|
| 正常工作条件 |
 1、周围空气温度：
a、安装地点的周围空气温度，上限不C过+40℃，下限不低于-5℃;
b、24h内的平均温度值不C过+35℃。
注：周围空气温度下限为-10℃或-25℃的工作条件，在订货时用户需向制造厂申明。
2、安装地点的海拔不C过2000m;
注：开关安装地点C过2000m时，在订货时用户需向制造厂申明。
3、周围大气条件，大气相对湿度在周围空气温度为+40℃时不C过50%，在较低的温度下可以有较高的相对的湿度，Z湿月的月平均Z大相对湿度不大于90%，该月的月平均Z低温度不C过+20℃，并考虑到因温度变化发生在产品表面的凝露必须采取措施;
4、污染等级：开关周围环境等级为3级;
5、开关应垂直安装在无显著摇动和冲击振动的地方。 |
|
|
| 结构特征 |
| 石板闸主要由底板、触头、熔断体及手柄等组成，本开关部件少，结构简单，更换熔断体也比较方便。 |
|
|
| 主要技术数据 |
1、额定工作电压：380V
2、额定电流：220A、300A
3、工频耐压：2.5KV/min
4、绝缘电阻：大于10MΩ
5、使用类别：AC-20
6、额定限制短路电流50KA,COSΦ=0.25 |
|
|

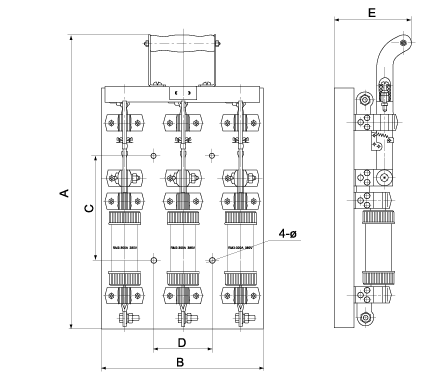

| 外形及安装尺寸 |
|
 |
|
| 订货须知 |
用户订购本系列石板闸开关须说明以下内容：
a、产品名称，型号，约定发热电流，极数，以及数量等;
b、自提或送货以及发运，发运须说明单位全称，地址以及运输方式等;
c、购货单位同时应说明开户银行及帐号，以及增值税号等。 |
|
|
|
|
| |
|
