     DW17系列万能式断路器
一、适用范围
　　适用于交流50Hz、电压380V、660V或直流440V，电流至4000A的配电网络，用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下，可作为线路的不频繁转换之用，1250A以下的断路器在交流50Hz、电压380V的网络中可用作保护电动机的过载和短路。在正常条件下，还可作为电动机的不频繁起动之用。
二、种类和规格表

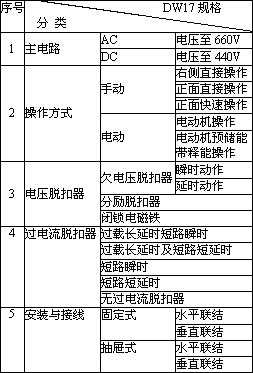

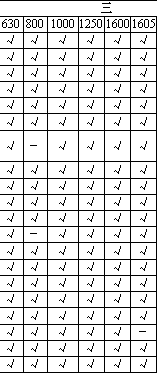

  表1
三、断路器的正常工作条件
 1 周围空气温度为＋40℃～－5℃，24h的平均值不C过＋35℃。
2 安装地点：海拨不C过2000m。
3 大气条件：大气相对湿度在周围空气温度＋40℃时不C过50％，在较低温度下可有较高的相对湿度；
Z湿月的月平均Z大相对湿度为90％，同时该月的月平均Z高温度为＋25℃，并考虑到因温度变化产生在产品表面上的凝露。
4 污染等级：应符合污染等级三级。
5 安装条件：断路器应该说明书成套安装或户内单独安装，与垂直面的倾斜度不C过5°。
四、技术数据与性能
1 断路器在不同环境温度下的额定电流见表1

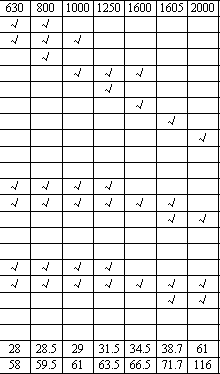

  表1
注：当断路器DW17（ME）－630/800/1000/1250型选用无过电流脱扣器时额定电流可分别提高到760/910/1200/1300A。
2 断路器的通断能力：本系列断路器通断能力按要求,当电源为
上进线或下进线及短路短延时保护(延时为≤300ms)时，通断能力指标均相同，具体指标见表2

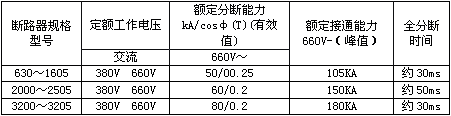

表2

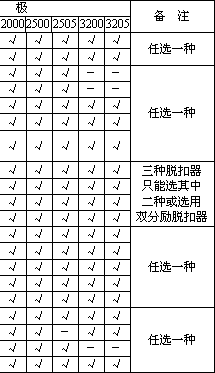

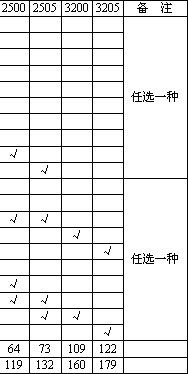

表3
注：手动直接操作的断路器，不应用于预期电流峰值C过10kA的电路中。
3 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动性能见表3
注：1.分励脱扣器的动作电压范围为额定工作电压的70%～110％。
　　2.欠电压脱扣器，闭锁电磁铁，电动机操作机构和释能装置的动作电压为额定工作电压的85%～110％。
4 断路器过电流脱扣器的整定电流调节范围及断路器的重量见表4

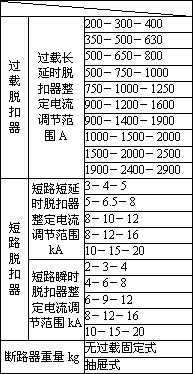

  表4

五 过电流脱扣器的保护特性
1. 过载脱扣器的长延时动作特性见表5
  表5
注：三相断路器在二相负载时项号动作电流允许提高10％，单相负载允许提高20％。
2. 短路脱扣器的动作电流的范围为整定值的±20％。 		注：采用钟表式延时机构（ZZ）其延时范围为0－500ms（连续可调），误差为±40ms。
七 HS5辅助开关
     辅助开关的接通与分断能力（见表8），其机械寿命为20000次，电寿命为10000次。
  表8
注：表中Ie=Pe/ue,VI为试验电压、电流。
八 断路器安全间距
    断路器安全距（包括飞弧距离）（见表9）
  表9

        注：1.所有带电零件与接地零件之间必须KK绝缘。2.本表为交流至380V数据。
  表10

DW17-630/800/1000 1250/1600

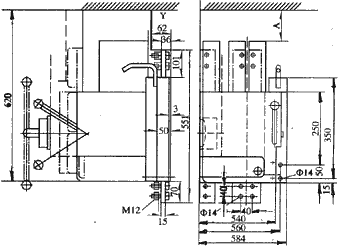

固定式断路器外形尺寸图
- a b c d g h k
DW17-630 30 5 61 15 5 50 480
DW17-800/1000 40 8 71 20 8 60 500
DW17-1250 50 10 81 14 10 70 520
DW17-1600 50 20 81 14 15 70 520
DW17-1605 60 20 81 14 20 70 520


F=辅助开关
G=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板（用户自备）

DW17-2000/2500/2505固定式断器外形尺寸图
F=辅助开关
G=SU 控制装置
H=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板（用户自备）






水平接线


DW17-3200/3205固定式断器外形尺寸图
F=辅助开关
G=SU 控制装置
H=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板（用户自备）

2.抽屉式安装尺寸
DW17-630/800/1000/1250/1600抽屉式断路器外形尺寸图
（1）操作机构中心线
（2）安全间距A.B.C.D.参见固定式
（3）开关接出距离


DW17-1605抽屉式断路器外形尺寸图
（1）操作机构中心线
（2）安全间距A.B.C.D.参见固定式
（3）开关接出距离

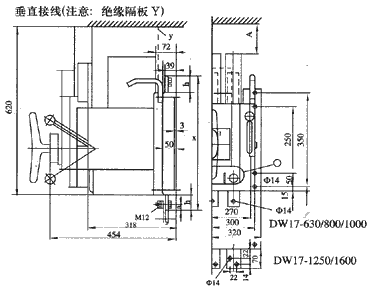

垂直接线（注意：绝缘隔板Y）

DW17-2000/2500抽屉式断路器外形尺寸图
（1）操作机构中心线
（2）安全间距A.B.C.D.参见固定式
（3）开关接出距离


DW17-2505抽屉式断路器外形尺寸图
（1）操作机构中心线
（2）安全间距A.B.C.D.参见固定式
（3）开关接出距离

DW17-3200抽屉式断路器外形尺寸图
（1）操作机构中心线
（2）安全间距A.B.C.D.参见固定式
（3）开关接出距离

DW17-3205抽屉式断路器外形尺寸图
（1）操作机构中心线
（2）安全间距A.B.C.D.参见固定式
（3）开关接出距离
