一、适用范围
适用于交流50Hz、额定电流至4000A,额定工作电压至1140V(壳架等级额定电流630A以下)80V(壳架等级额定电流1000A及以上)的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。壳架等级额定电流630A及以下的断路器也能在交流50Hz、380V网络中供作电动机的过载、欠电压和短路保护。
断路器在正常条件下可作为线路的不频繁转换之用，壳架等级额定电流630A及以下的断路器在正常条件下也可作为电动机的不频繁起动之用。
|
二、型号及其含义
 |
四、特性

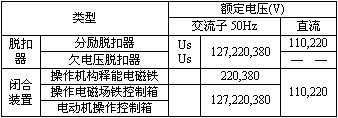

1.本系列产品的额定绝缘电压等于相应的额定工作电压值。 2.断路器的基本参数（见下表）。DW15C-200、400、630、1000、1600技术参数同DW15-200、400、630、1000、1600
|
|
|
|
|
三、结构特征
DW15-200、400、630万能式断路器 该断路器为立体布置形式,触头系统、快速电磁铁、左右侧板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有“分”，“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。
3.2 DW15-1000、1600、2500、4000万能式断路器 该断路器为立体布置形式,触头系统、操作机构均安装在铁制框架上。上部装有灭弧系统，右面装有操作机构。有“通”，“断”指示及手动“合”，“分”按钮。左侧面装有分励脱扣器、欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。
3.3 DW15C低压抽屉式断路器 该产品由断路器本体(经改装的DW15)和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头，接地触头支承导轨等。抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。正下方由操作摇手柄，螺杆等组成推拉操作机构。
|
|
