| 正常工作条件及安装条件 |
1、海拔高度不C过2000m；
2、周围空气温度上限值不C过+40℃，下限值不低于-5℃；
3、安装地点的空气相对湿度在Z高温度为+40℃时不C过50%，在较低温度下可以有较高的相对湿度，
Z湿月的月平均Z低温度不C过+25℃，该月的平均Z大相对湿度不C过90%。由于温度变化发生在产
品上的凝露情况必须采取措施；
4、污染等级：3级；；
5、接触器的安装类别为“安装类别Ⅲ”；
6、接触器安装面与重量面倾斜度不大于50；
7、接触器采用螺钉安装。 |
|
|
| 结构特征 |
| 接触器为二极直动式双断点结构，其结构紧凑、体积小、低噪音、重量轻、能耗低，接线端子采用螺钉或接插件接线方式，使用方便，并能适于较高环境温度(+70℃)中工作。 |
| 主要技术参数 |
|
|
1、主要技术参数见表1
2、约定操作性能的接通和分断条件见表2
3、电寿命的接通和分断条件见表3 |
参数 |
HX20-S16 |
HX20-S25 |
HX20-S32 |
HX20-S40 |
额定绝缘电压Ui(V) |
660 |
660 |
660 |
660 |
额定工作电压Ue(V) |
220 |
220 |
220 |
220 |
约定发热电流Ith(A) |
25 |
35 |
45 |
55 |
AC-8a使用类别额定工作电流Ie(A) |
16 |
25 |
32 |
40 |
AC-8b使用类别额定工作电流Ie(A) |
8 |
12.5 |
16 |
20 |
|
使用类别 |
额定工作电压Ue(V) |
额定工作电流Ie(A) |
接通和分断条件 |
| AC-8a |
220V |
见表1 |
Ic/Ie |
Ur/Ue |
Cosф |
操作循环次数 |
1.0 |
1.05 |
0.80 |
3000 |
AC-8b |
6.0 |
0.35 |
6000 |
|
使用类别 |
额定电压Ue(V) |
额定工作电流Ie(A) |
接通条件 |
分断条件 |
额定操作频率（次/h） |
寿命次数（万次） |
Ic/Ie |
Ur/Ue |
Cosф |
Ic/Ie |
Ur/Ue |
Cosф |
AC-8a |
220 |
Ie＜17
Ie≥17
Ie＞17
Ie≥17
|
6 |
1 |
0.65 |
1.0 |
0.17 |
0.65 |
300
120
|
60
20
|
0.35 |
0.35 |
AC-8b |
6 |
1 |
0.65 |
0.6 |
1 |
0.65 |
0.35 |
0.35 |
|

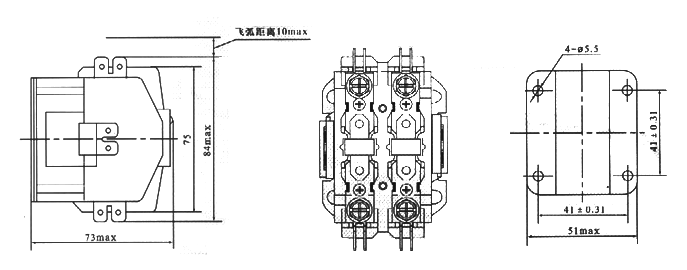

| 外形及安装尺寸 |
|
