| CJ24系列接触器主用于交流50Hz(派生后可用于60Hz)。额定工作电压至660V，额定工作电流由100至630A的电力 系统中供冶金、轧钢及起重机等电气设备作为远距离频繁地接通、分断电路和起动、停止、反向及反接制动电动机等之用。 |
 |
 |
 |

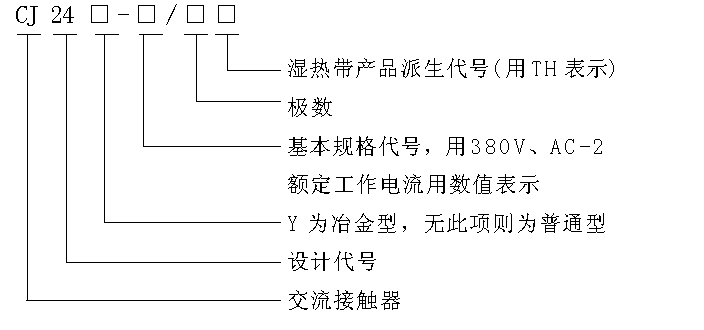

3.1 结构概述

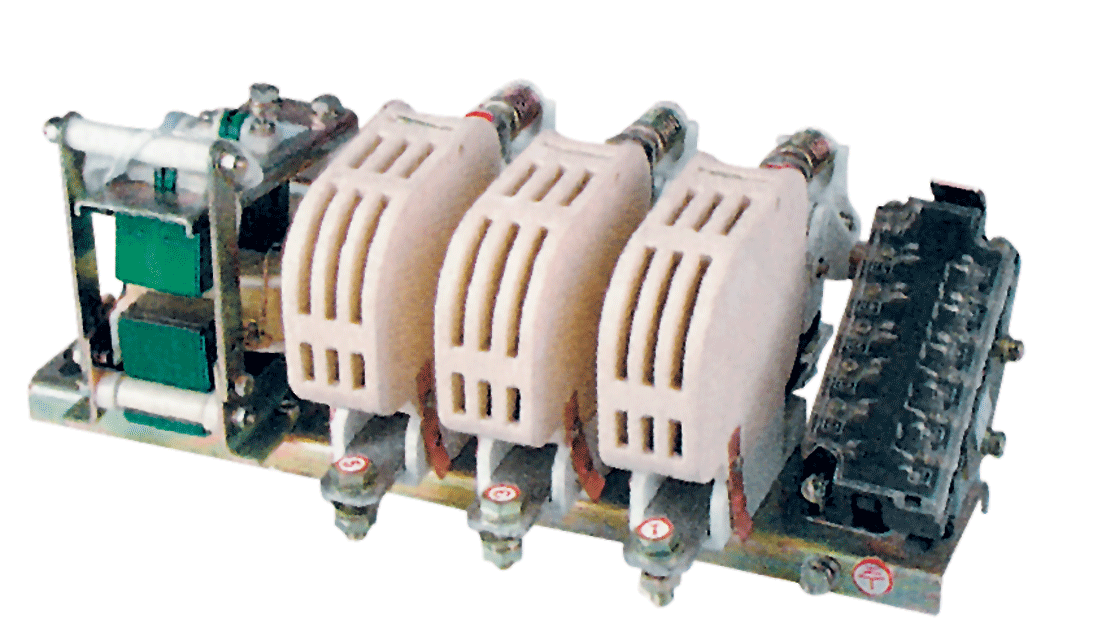

本接触器为转动式平面布置条架结构。主触头系统居中，电磁系统居右，辅助触头居左，它们均安装在用钢板弯成的槽形安装板上。
接触器的交流电磁系统由双U形铁芯及吸引线圈组成，衔铁及磁轭均装有缓冲装置，用以减小磁系统吸合瞬间的碰撞应力和触头振动以及释放时的反弹现象，并能较大限度地提高电寿命及机械寿命。还装有可转动的停档，结构布置便于监视和维修。
主触头单断点指形触头，灭弧罩为多纵缝结构，具有良好的灭弧性。
辅助触头为借用CJ12辅助触头，为双断点桥式触头。
3.2 工作原理：
接触器的工作原理为：接通和断开接触器吸引线圈的控制电源，磁系统即产生失去电磁力，并通过转轴带动触头闭合和打开，从而实现接通和分断电路。
3.3接触器适用于下述工作制
A 八小时工作制；
B 不间断工作制(银基合金触头) ；
C 断续周期工作制，负载因数为40%(4、5极接触器只适用此工作制) ；
D 短时工作制。
3.4 吸引线圈规格
交流：220、380V；直流：48、110、220V。
3.5 动作特性
接触器在正常工作条件下，其吸合电压为85-110%额定控制电源电压，其释放电压为(20-75%)Us(交流)或(10-75%)Us(直流)。

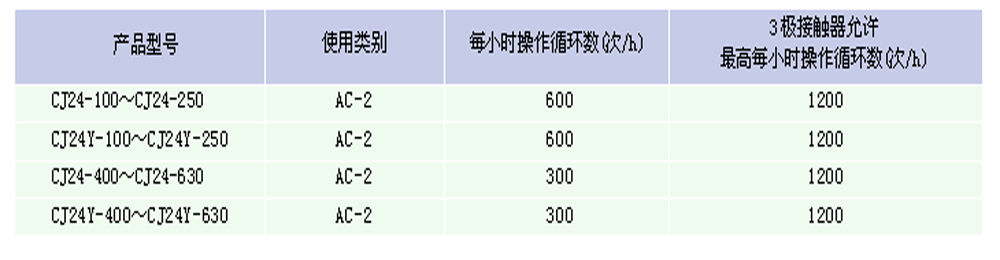

3.6 接触器的操作循环数(见表1)
表1
 |
|

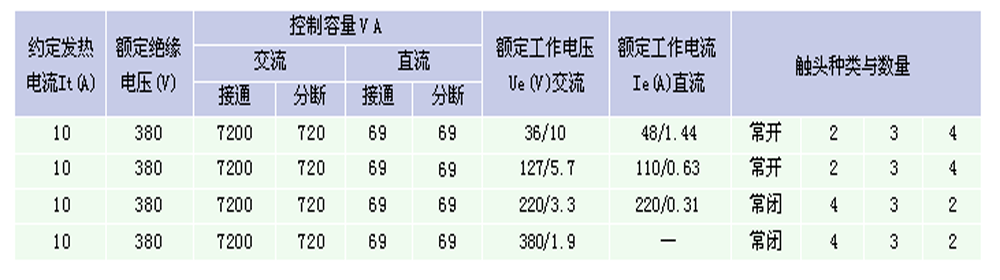

3.7 辅助触头的种类、数量及基本参数(见表2)
表2
 |

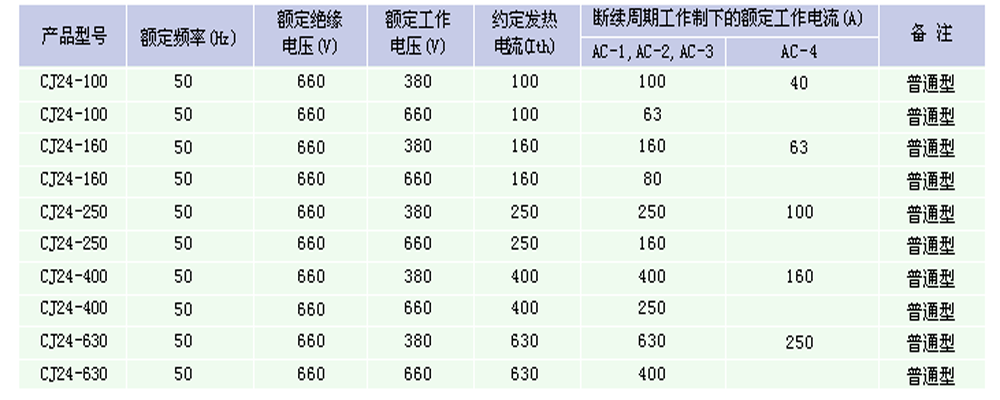

表3
 |
5.1 海拔不C过2000m；
5.2 周围空气温度24h内平均值不C过+35℃，而短时Z高不C过+40℃,周围空气温度下限值不低于-5℃，但Z低贮存温度为-25℃。
5.3 大气相对温度在周围空气Z高温度为+40℃时不C过50%，而在较低温度下可以有较高的相对湿度，在Z湿月的月平均温度为+25℃时的月平均Z大相对湿度可达90%，并考虑因温度变化发生在产品表面上的凝露。
5.4 安装类别为Ⅲ类；
5.5 无显著摇动、冲击和振动的地方，其耐振动要求为振幅6mm上下振动频率为3Hz，或振幅25mm上下振动频率0.5Hz；
5.6 安装面与垂直面的倾斜度不大于±5°，若有特殊要求时，经用户与制造厂协商后，允许其角度倾斜不大于±15°；
5.7 在型号末尾有‘TH’字样的接触器可以在大气的相对湿度为95%，有霉露的湿热带环境中使用。 |
 |
 |

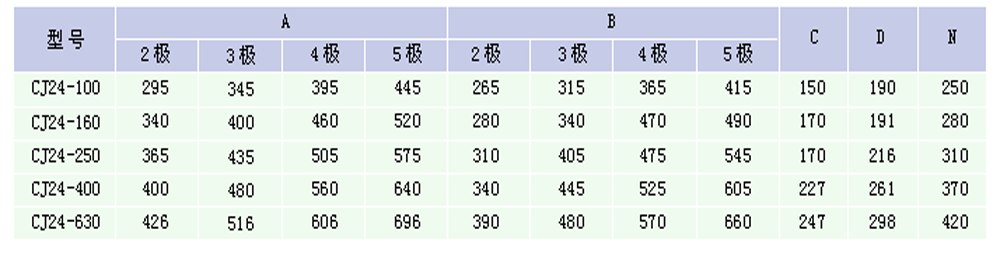

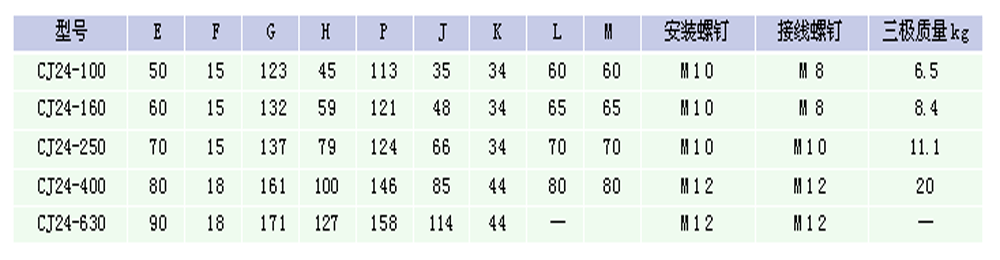

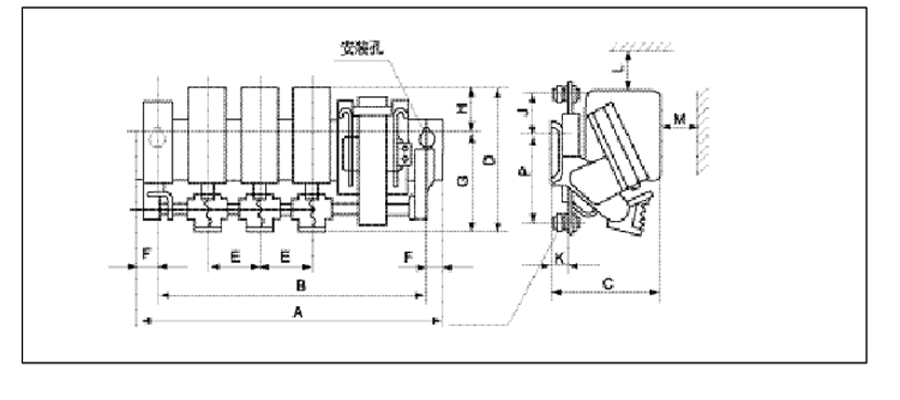

注：1. N为加装机械联锁时两台接触器安装孔中心距尺寸；
2. CJ24-160、400Z大外形尺寸C停档上，100AZ大外形尺寸D在辅助触头处。
 |
