4236 ER   Earth Resistance Testers
4 Wire Earth Resistance & Resistivity Tester

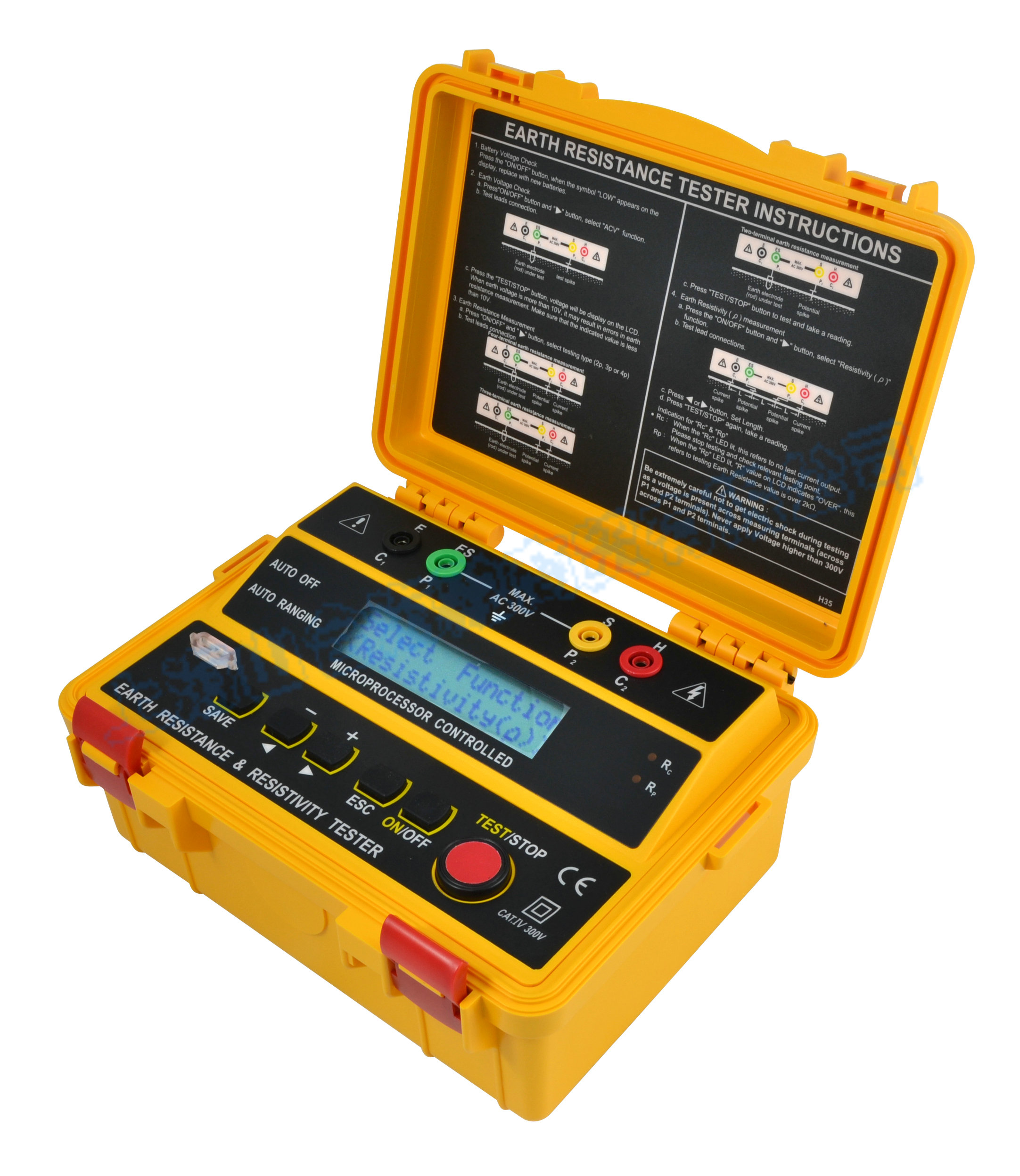

4236 ER
FEATURES

 PC interface connection & operation.
 Optical USB to RS-232 data transmission.
 Auto-ranging microprocessor controlled.
 Earth resistivity test.
 Earth testing at 20 ohm, 200 ohm, 2000 ohm.
 Earth voltage measuring : 0~300V AC.
 Automatic C spike check.
 Automatic P spike check.
 2-wire test, 3-wire test, 4-wire test.
 2 Lines x 16 Characters large LCD.
 Auto power off.
 Data hold.
 Memory save feature (up to 200 measurements)
 Interval between auxiliary earth spikes is 1.0~50.0m.
  CAT IV 300V
SPECIFICATIONS

Measuring Ranges Earth Voltage : 0~300V AC
Earth Resistance : 0~20 ohm / 0~200 ohm / 0~2000 ohm
Earth Resistivity : 0.06~6.28 k ohm.m / 0.62~62.8 k ohm.m / 6.28~628 k ohm.m
Accuracy Earth Resistance : +/-(2%rdg+3dgt)
Earth Voltage : +/-(2%rdg+3dgt)
Earth Resistance Resolution 0~20 ohm : 0.01ohm / 0~200 ohm : 0.1 ohm / 0~2000 ohm : 1ohm
Measurment System Earth resistance by constant current inverter 820Hz approx. 2mA
Temperature & Humidty Operating : 0 degree C~50 degree C ≤ 80% R.H.
Storage : -10 degree C~60 degree C ≤ 80% R.H.
Power Source 1.5V (AA) x 8
Dimensions 250(L) x 190(W) x 110(D)mm
Weight Approx. 1500g (battery included)
Safety Standards CAT IV 300V
Accessories Test leads (red-15m, black-10m, yellow-10m green-5m)
Data transmission cable CA-232
Compact disk (CD) for PC interface
Auxiliary earth spike x 4
Instruction manual
Shoulder belt
Carrying case
Batteries
特 點
● 使用微處理器系統控制設計，內建自動消除線阻功能，準確度高，KK度高。
● 可作下列的量測 :接地電壓(ACV) /接地電阻(Ω) /土壤電阻率(p)
● 採用16(字)X2(行)液晶顯示器。
● 可作接地阻抗四線式、三線式和二線式的量測。
● 自動檢測接地棒連接狀態。
● 自動檢查電流狀態(Rc)。
● 自動檢查電壓狀態(Rp)。
● 自動換檔功能。
● 自動關機功能設計。
● 植入土中的輔助接地棒間距為1.0m-50.0m。
● 讀值自動鎖定功能設計。
● 200筆量測值紀錄功能設計
● 設計有傳輸線(CA-232)，搭配電腦使用，所儲存的數據可以傳輸到PC。
● 資料以光學LED的方式傳送到CA-232傳輸線。
●
CAT IV 300V
規 格 (23°C±5°C ＜80%R.H.)

量測範圍及檔位 接地電阻:
0~20Ω,0~200Ω,0~2kΩ
接地電壓 : 0~300.0VAC
土壤電阻率(ρ = 2 × π × L × R)
0.06~6.28kΩ.m
0.62~62.8kΩ.m
6.28~628kΩ.m
準確度 接地電阻
±(2%讀值+3位數)
接地電壓
±(2%讀值+3位數)
接地電阻解析度 0-20 : 0.01
0-200 : 0.1
0-2k : 1
量測推動系統 820Hz, 2mA
操作溫溼度 0°C~40°C Z大相對溼度80%
儲存溫溼度 -10°C~50°C Z大相對溼度80%
外型尺寸 250(長)×190(寬)×110(高)mm
重量 約1430克(含電池)
使用電池 1.5V(AA)乾電池×8(顆)
