一、适用范围：
3SES系列行程开关适用于交流40—60Hz，电压至500V及直流电压到660V，电流至10A的控制电路中，将机械信号转变成电所信号，用来控制机械动作或作程序控制。
|
|
二、结构特点
行程开关分开启式和保护式两大类，独头型式分别有一常开一常闭，一常开二常闭，二常开二常闭；动作方式有瞬动型和蠕动型。头部结构有直动、杠杆、单轮、双轮、滚轮摆杆可调、杠杆可调和弹簧杆等。配用塑料是基座的为开启式；配用硅铝合金（宽型、窄型）外壳的为保护式。 |
三、主要技术参数
1.使用环境温度：-50℃~+40℃
2.额定绝缘电压：AC550V、DC600V；
3.Z大工作电压：500V（同极性）；
4.额定发热电流：10A
5.额定工作电流见表

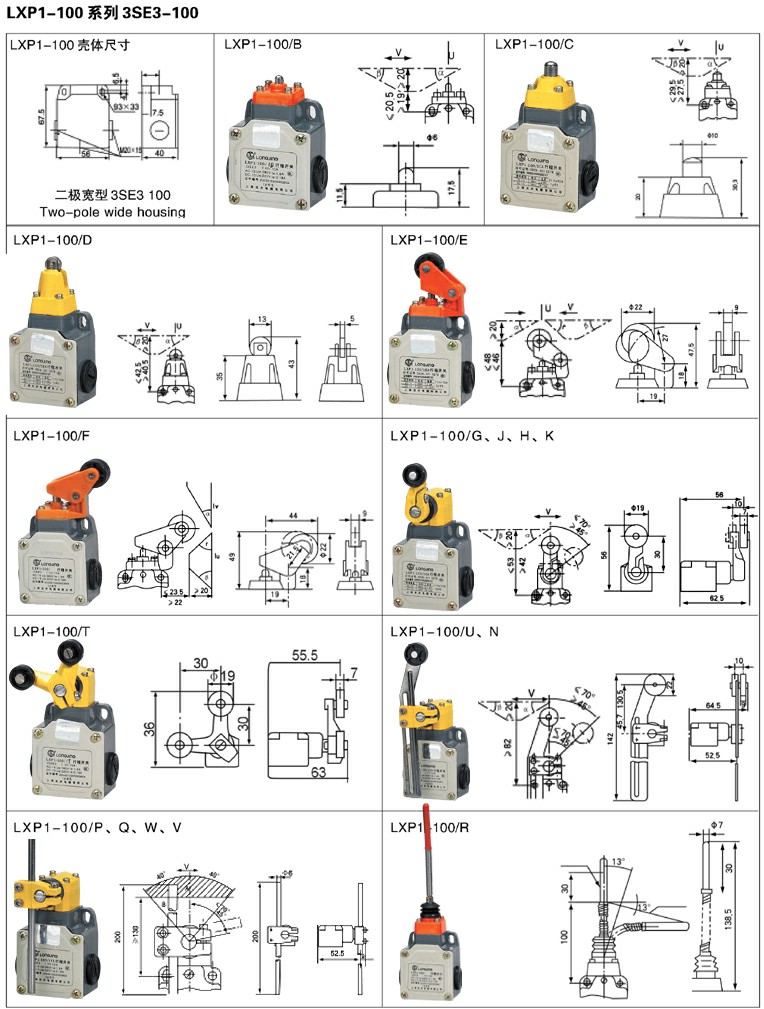

四、外形及安装尺寸
|
交流AC
|
直流DC
|
|
电压V
|
电流Ie/AC-11A
|
电压V
|
电流Ie/AC-11A
|
|
24
|
24
|
24
|
10
|
|
125
|
125
|
48
|
5
|
|
220
|
220
|
110
|
1
|
|
380
|
380
|
220
|
0.4
|
|
500
|
500
|
440
|
0.2
|
|
|
