MI3100SE/MI3100S多功能电气综合测试仪
MI3100SE可进行快速准确测试的多功能测试仪器。可在线监测电压、相序测试、接地电阻测试。内置保险/漏电开关特性用于评价测试是否通过。测试结果可保存并通过EuroLink软件下载并生成测试报告。
测量功能：
- 50-1000V直流电压绝缘电阻测试
- 200mA电流测试PE导体连续性，带极性转换
- 7mA电流测试PE导体连续性（连续测量）不会使RCD脱扣
- 线路阻抗
- 环路阻抗
- 环路阻抗带脱扣锁定RCD功能
- TRMS真有效值电压和频率测量
- 相序
- RCD测试（通用型和延迟时，类型：AC，A，F）
- 三线法测试接地电阻
关键特点：
- 自定义Z小顺序测试
- Auto TT （U,Zln,Zs,Uc）
- Auto TN/RCD (U,Zln,Zs,Rpe）
- Auto TN(U,Zln,Zlpe,Rpe)
- 内置帮助屏幕
- 内置保险丝表可自动评价线路/环路阻抗测试结果
- 实时监测三相电压
- 连续性测试极性自动转换
- 自动完成RCD测试
- 内置充电器、充电电池
- 蓝牙通讯和PC机、安桌系统、智能手机。
- EiroLink软件下载数据、生成报告。
- EuroLink APP数据管理工具（可选）
技术参数:
功能 |
测量范围 |
分辨率 |
精度 |
7mA电流测量低阻值连续性（连续测量） |
0.0Ω-19.99Ω 20.0Ω-1999Ω |
0.1Ω 1Ω |
±(读数的5%+5位) ±(读数的5%+5位) |
200mA电流测试PE导体连续性,带极性转换（EN 61557-4） |
0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-1999Ω |
0.01Ω 0.1Ω 1Ω |
±(读数的3%+3位) ±读数的5% ±读数的5% |
绝缘电阻（EN 61557-2） 50,100,250V DC |
0.00MΩ-19.99MΩ 20.0MΩ-99.99MΩ 100.0MΩ-199.9MΩ |
0.01 MΩ 0.1 MΩ 0.1 MΩ |
±(读数的5%+3位) ±读数的10 ±读数的20 |
绝缘电阻（EN 61557-2） 500,1000V DC |
0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 200MΩ-999MΩ |
0.001 MΩ 0.01 MΩ 1 MΩ |
±(读数的5%+3位) ±读数的5% ±读数的10 |
RCD测试（EN61557-6） |
IΔn：10mA, 30mA, 100mA, 300mA, 500mA, |
||
- 接触电压Uc |
0.0V – 19.9V 10.0V – 99.9V |
0.1V 0.1V |
读数(-0%/+15%)±10位 读数(-0%/+15%) |
- 脱扣时间 |
0.0 ms – 40.00 ms 0.0 ms – 无限大 |
0.1ms 0.1ms |
±1ms ±3ms |
- 脱扣电流 |
0.2×IΔn – 1.1×IΔn(AC型) 0.2×IΔn – `1.5×IΔn(A型, IΔn≥30mA) 0.2×IΔn –2.2×IΔn(A型, IΔn<30mA) |
0.05×IΔn 0.05×IΔn 0.05×IΔn
|
±0.1×IΔn ±0.1×IΔn ±0.1×IΔn
|
线路阻抗(EN61557-3) |
0.0Ω-9.99Ω 10Ω-99.99Ω 100Ω-999Ω 1.00kΩ-9.99kΩ |
0.01Ω 0.1Ω 1Ω 10Ω |
±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
环路阻抗(EN61557-3) |
0.0Ω-9.99Ω 10Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ |
0.01Ω 0.1Ω 1Ω 10Ω |
±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
电压 |
0V – 550V |
1V |
±(读数的2%+2位) |
频率 |
0.00Hz – 9.99Hz 10.0Hz – 499.9Hz |
0.01Hz 0.1Hz |
±(读数的0.2%+1位) ±(读数的0.2%+1位) |
接地电阻（EN61557-5）（三线法） |
0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-9999Ω |
0.01Ω 0.1Ω 1Ω |
±(读数的5%+5位) ±(读数的5%+5位) ±(读数的5%+5位) |
相序(EN61557-7) |
|
|
|
电源 |
6 × 1.5V 充电电池，AA型 |
||
过压类别 |
1000V DC CATII;600V CAT III；300V CAT IV |
||
保护级别 |
双重绝缘 |
||
COM端口 |
蓝牙、USB、RS232 |
||
尺寸 |
230×103× |
||
重量 |
|||

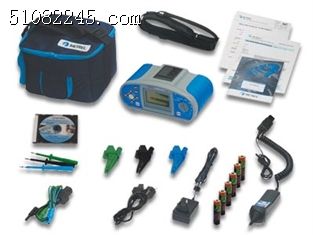

产品可选件
