MI3152H/MI3152多功能电气综合测试仪

时间:2016-3-22 15:25:54 点击:

  核心提示:MI3152H/MI3152多功能电气综合测试仪MI3152H/MI3152是多功能测试仪器,在TN、TT、IT接地系统中支持自动顺序测试:电压在线监测...

MI3152H/MI3152多功能电气综合测试仪



MI3152H/MI3152是多功能测试仪器,在TNTTIT接地系统中支持自动顺序测试:电压在线监测、相序测试、接地电阻测试、照度测试、真有效值电流测试、漏电开关测试、线路/回路阻抗测试、ISFL/IMD测试等。MI3152H的测试电压可达到2500V,并可对绝缘电阻测试进行分析,计算极化指数PI、吸收比DAR、放电率DD



测量功能:

-     50V-2500V直流电压绝缘电阻测试,计算极化指数PI和吸收比DAR(MI3152H有此功能)

-     50V-1000V直流电压绝缘电阻测试(MI3152有此功能)

-     200mA电流测试PE导体连续性,带极性转换

-     7mA电流测试PE导体连续性(连续测量)不会使RCD脱扣

-     线路阻抗

-     环路阻抗

-     环路阻抗带脱扣锁定RCD功能

-     TRMS真有效值电压和频率测量

-     相序

-     功率和谐波测试

-     RCD测试(通用型和延迟时,类型:ACAF

-     接地电阻(3线法,双钳法)

-     土壤电阻率(加选功能)

-     TRMS真有效值泄漏电流和负载电流(可选)

-     次故障泄漏电流(ISFL

-     绝缘监视设备(IMDs)的测试

-     照度测量(加选)

-     高分辨率环路阻抗(mΩ)(可选)



关键特点:

-     自定义Z小顺序测试

-     Auto TT U,Zln,Zs,Uc

-     Auto TN/RCD (U,Zln,Zs,Rpe

-     Auto TN(U,Zln,Zlpe,Rpe)

-     Auto IT(U,Zln,Isc,Isfl,IMD)

-     内置帮助屏幕

-     内置保险丝表可自动评价线路/环路阻抗测试结果

-     实时监测三相电压

-     连续性测试极性自动转换

-     自动完成RCD测试

-     充电器、充电电池为标准配置

-     通过蓝牙和PC机、安桌桌面、智能手机通讯

-     ES Manager软件上传或下传测试数据并建立测试报告。

-     EuroLink安桌APP数据管理工具(可选)





技术参数:

功能

测量范围

分辨率

精度

7mA电流测试PE导体连续性(连续测量)

0.0Ω-19.9Ω

20Ω-1999Ω

0.01Ω

1Ω

±(读数的5%+3)

±(读数的5%+3)

200mA电流测试PE导体连续性,带极性转换(EN 61557-4

0.00Ω-19.99Ω

20.0Ω-199.9Ω

200Ω-1999Ω

0.01Ω

0.1Ω

1Ω

±(读数的3%+3)

±读数的5%

±读数的5%

绝缘电阻(EN 61557-2

U=50,100,250VDC



0.00MΩ-19.99MΩ

20.0MΩ-99.9MΩ

100MΩ-199.9MΩ

0.01 MΩ

0.1 MΩ

0.1 MΩ

±(读数的5%+5)

±读数的10%

±读数的20%

绝缘电阻(EN 61557-2

U=500,1kVDC



0.00MΩ-19.99MΩ

20.0MΩ-199.9MΩ

200MΩ-999MΩ

0.01 MΩ

0.1 MΩ

1 MΩ

±(读数的5%+3)

±读数的5%

±读数的10%

绝缘电阻(EN 61557-2

2500V

(MI3152H有此功能)

0.00MΩ-19.99MΩ

20.0MΩ-199.9MΩ

200MΩ-999MΩ

1.00 GΩ-19.99GΩ

0.01 MΩ

0.1 MΩ

1 MΩ

0.01GΩ

±(读数的5%+3)

±读数的3%

±读数的10%

±读数的10%

绝缘电阻分析

计算 极化指数PI

吸收比DAR

放电率DD

测试电压:500V/1000V/

2500V有效

(MI3152H有此功能)

0.01MΩ-9.99MΩ

10.0MΩ-100MΩ

0.01 MΩ

0.1 MΩ

±(读数的5%+2)

±读数的5%

RCD测试(EN61557-6

IΔn10mA, 30mA, 100mA, 300mA, 500mA, 1A

-接触电压Uc

0.0V – 19.9V

20.0V – 99.9V

0.1V

0.1V

读数的(-0% / +15%) +10

读数的(-0% / +15%)

-脱扣时间(t)

0.0ms – 40.0ms

0.0ms – max. time

0.1ms

0.1ms

±1ms

±3ms

-脱扣电流

0.2×IΔn –1.1×IΔn(AC)

0.2×IΔn – 1.5×IΔn(A, IΔn30mA)

0.2×IΔn – 2.2×IΔn(A, IΔn<30mA)

0.2×IΔn – 2.2×IΔn(B)

0.05×IΔn



0.05×IΔn



0.05×IΔn



0.05×IΔn

±0.1×IΔn



±0.1×IΔn



±0.1×IΔn



±0.1×IΔn

线路阻抗(EN61557-3)

0.0Ω-9.99Ω

10Ω-99.99Ω

100Ω-999Ω

1.00kΩ-9.99kΩ

0.01Ω

0.1Ω

1Ω

10Ω

±(读数的5%+5)

±(读数的5%+5)

±读数的10%

±读数的10%

环路阻抗(EN61557-3)

0.0Ω-9.99Ω

10Ω-99.9Ω

100Ω-999Ω

1.00kΩ-9.99kΩ

0.01Ω

0.1Ω

1Ω

10Ω

±(读数的5%+5)

±(读数的5%+5)

±读数的10%

±读数的10%

电压

0V – 550V

1V

±(读数的2%+2)

频率

0.00Hz – 9.99Hz

10.0Hz – 499.9Hz

0.01Hz

0.1Hz

±(读数的0.2%+1)

±(读数的0.2%+1)

TRMS真有效值电流

A1018电流钳

0.0mA-99.9mA

100mA -999mA

1A -19.99A

0.1mA

1mA

0.01A

±(读数的5%+5)

±(读数的3%+3)

±读数的3%

TRMS真有效值电流

A1019电流钳

0.0mA-99.9mA

100mA -999mA

1A -19.99A

0.1mA

1mA

0.01A

仅仅起指示意义

±(读数的3%+3)

±读数的3%

TRMS真有效值电流

A1391电流钳(40A

0.0A-1.9A

2.00A -19.99A

20.0A -39.9A

0.01A

0.01A

0.1A

±(读数的3%+3)

±读数的3%

±读数的3%

TRMS真有效值电流

A1391电流钳(300A

0.00A-19.9A

20.0A -39.9mA

40.0A -299.9A

0.01A

0.1A

0.1A

仅仅起指示意义

仅仅起指示意义

±(读数的3%+5)

相序(EN61557-7)

1.2.3  3.2.1





接地电阻(EN61557-5)(三线法)

0.00Ω-19.99Ω

20.0Ω-199.9Ω

200.0Ω-9999Ω

0.01Ω

0.1Ω

1Ω

±(读数的5%+5)

±(读数的5%+5)

±(读数的5%+5)

接地电阻(双钳法)

0.00Ω-19.99Ω

20.0Ω-30.0Ω

30.1Ω-39.9Ω

0.01Ω

0.1Ω

0.1Ω

±(读数的10%+10)

±读数的20%

±读数的30%

土壤电阻率

0.0Ωm-99.9Ωm

100Ωm-999Ωm

1.00kΩm-9.99kΩm

10.0kΩm-99.9kΩm

>100 kΩm

0.1Ωm

1Ωm

0.01kΩm

0.1kΩm

1kΩm

±读数的5%

±读数的5%

 ±读数的10%

±读数的10%;

±读数的20%

次故障泄漏电流

0.0mA-19.9mA

0.1mA

±(读数的5%+3)

绝缘监视设备测试IMD

5-640kΩ

5kΩ



照度(类型B

0.00lux – 19.99lux

20.0lux – 199.9lux

200lux – 1999lux

2.00klux – 19.99klux

0.01 lux

0.1 lux

1 lux

10 lux

±(读数的5%+2)

±(读数的5%+2)

±读数的5%

±读数的5%

照度(类型C

0.00lux – 19.99lux

20.0lux – 199.9lux

200lux – 1999lux

2.00klux – 19.99klux

0.01 lux

0.1 lux

1 lux

10 lux

±(读数的10%+3)

±(读数的10%+3)

±读数的10%

±读数的10%

电源

× 1.5V 充电电池,AA

过压类别

1000V DC CATII;600V CAT III300V CAT IV

保护级别

双重绝缘

COM端口

蓝牙、USBRS232

尺寸

230×103×115mm

重量

1.3kg

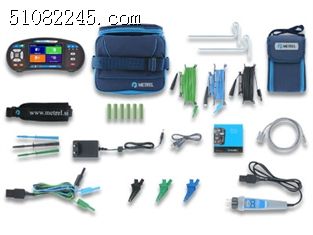

MI3152H标准配置: (特别提示:双钳法测试接地电阻需要选电流钳)
- 主机
- 1.5米插头接线
- 2根1.5米2.5kV测试线
- 3根1.5米测试线
- 电源线及6节电池
- 蓝、黑、绿测试探头
- 蓝、黑、绿鳄鱼夹
- 20米接地测试线
- RS232-PS/2电缆
- USB电缆
- 软携带包
- ES Manager软件
- 使用说明书


MI3152ST标准配置:
- 主机
- 1.5米插头接线
- 3根1.5米测试线
- 电源线及6节电池
- 蓝、黑、绿测试探头
- 蓝、黑、绿鳄鱼夹
- 20米接地测试线
- RS232-PS/2电缆
- USB电缆
- 软携带包
- ES Manager软件
- 使用说明书


MI3152EU标准配置:
- MI3105ST
- A1018电流钳
- A1019电流钳

ES Manager高级软件(带许可密码)

产品可选件
