技术参数
电压输入 |
AC/DC |
输入数 |
4 |
额定电压范围（L-N） |
相（L-N）：50-1000VRMS 线（L-L）：50-1730VRMS |
测量范围 |
额定电压的10%-150% |
精度 |
IEC 61000-4-30 A类，额定电压的±0.1% |
采样频率 |
5.120k采样/秒 @50/60Hz，与主频率同步 |
频率范围 |
40-70Hz±10mHz |
电流输入 |
AC/DC |
输入数 |
4 |
测量范围（带A1227柔性钳） 测量范围（带A1281铁芯钳） |
3-6000ARMS±m.v.的1.5% 50m-1200ARMS±m.v.的0.5% |
功能 |
测量范围 |
精度 |
功率（P，Q，S，cosφ，PF） |
根据电压和被选电流钳 |
|
电能 |
根据电压和被选电流钳 |
|
谐波（DC-50次） 间谐波（1-50次） 闪变 主信号 |
额定电压的0-20% 额定电压的0-20% 0.2-10 额定电压的0-15% |
|
不平衡 |
电压的0-5% 电流的0-17% |
|
温度 |
-10-85℃ |
0.5℃ |
突降，骤升 |
额定电压的10-150% |
额定电压的0.2% ±1循环 |
间断 |
额定电压的0-10% |
±1循环 |
记录器
内存 |
8GB 微SD卡，Z大至32GB |
通用记录器
积分期间 |
1s – 1h |
记录信号 |
>1000（电压，电流，谐波，功率） Z小，Z大和平均值/间隔 电压事件 用户告警 |
持续时间 |
>1年（根据SD卡尺寸） |
波形记录
持续时间 |
Z大至电压或电流波形的20秒 |
触发 |
人工，电压事件，用户告警，电压或电流水平（涌流） |
瞬变
采样频率 |
>50k次/秒 |
持续时间 |
Z大至电压或电流波形的50次循环 |
触发 |
人工，电压事件，电流报警，电压或电流水平（涌流） |
通用参数
显示 |
4.3英寸，480X272彩色TFT |
通讯口 |
RS232，以太网，USB |
时间同步 |
GPS接收器（A1355）可选 |
仪器供电 |
110-240VAC或6节AA型镍氢充电电池 |
过压类别 |
600V/CAT IV；1000V/CAT III |
重量 |
1kg |
尺寸 |
230X140X80mm |

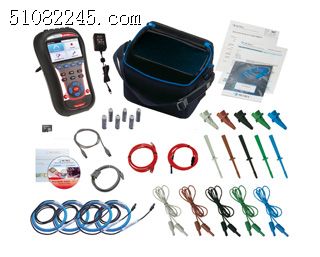

标准配置
l 主机
l 单相柔性电流钳3000/300/30A（A1227）4件
l 测试头，（棕，黑，灰，绿，蓝），5件
l 鳄鱼夹，（棕，黑，灰，绿，蓝），5件
l 电压测量线，（棕，黑，灰，绿，蓝），5件
l 温度探头
l 微SD内存卡，8GB
l PC SW PowerView3软件
l RS232，USB电缆
l 电源适配器
l 1.2V镍氢充电电池，6件
l 软包、使用手册、校验报告
