电缆故障定位烧穿

电缆故障定位烧穿
故障的定位和修复通常是电缆维护作业中的难题。美高测对于各种电压等级的电缆均有合适的作业流程和工具来完成故障定位的任务。

常见的作业流程

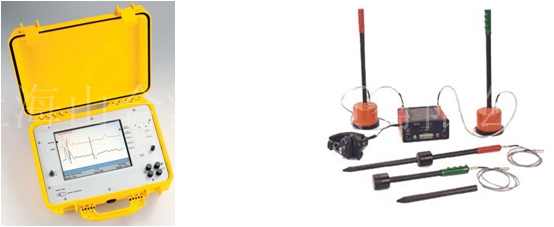

电缆发生故障时通常会需要用仪器通过波形测距,或物理声音或电磁信号来确定其故障的位置。雷达定位仪可以通过波形测距的方式以Z小的代价Z快的确定故障的大致位置。大致位置确定以后,作业人员通常会采用电流冲击发生器试图让故障位置烧穿并发出声音或电磁信号,并采用声电采集装置来捕捉此信号进一步确认JQ的故障位置。


5KV-25KV电缆系统的故障烧穿定位

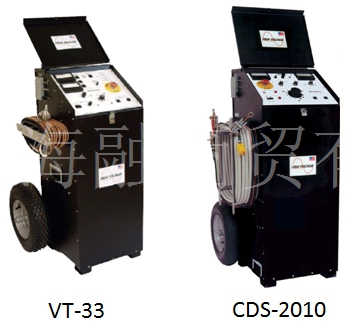

此类电缆系统的故障定位除了雷达定位仪之外,通常只需采用一台美高测的C低频电缆冲击仪VT-33. 此产品可提供13KV高达760焦耳的烧穿能量。如果客户需要更大的烧穿能量,则还可使用工频设备CDS-2010,足以产生1000焦耳的能量

35KV电缆系统的故障烧穿定位

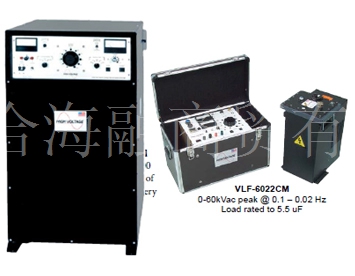

此类电缆系统的故障定位除了雷达定位仪之外,通常只需采用一台美高测的CDS-3632工频电缆冲击装置。此设备可以输出36KV提供3200焦耳的烧穿能量,一体化设计,便捷KK。
如果需要进行介损角或局放测试,可以另配一台VLF-6022的C低频测试仪


69KV-230KV电缆系统的故障烧穿定位

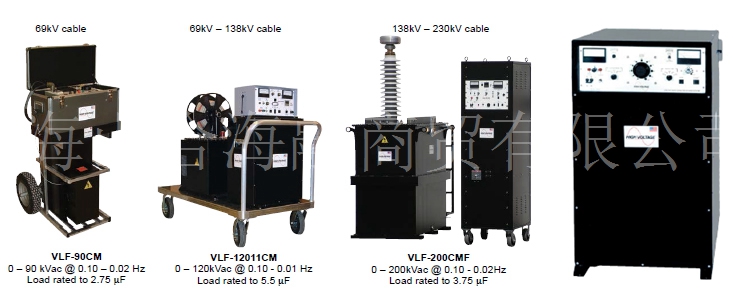

随着电压等级的升高,电缆故障的定位难度也相应增加。此类电缆系统的故障定位除了雷达定位仪之外,通常采用“两步法”来进行故障的烧穿定位。步是用一台美高测的C低频发生装置,通过局部放电来削弱故障点的绝缘,已降低拉弧所需电压,可供选择的产品有VLF-90/120/220。第二步是在拉弧电压降低到36KV以下后采用CDS-3632工频冲击装置来Z终烧穿故障点。
