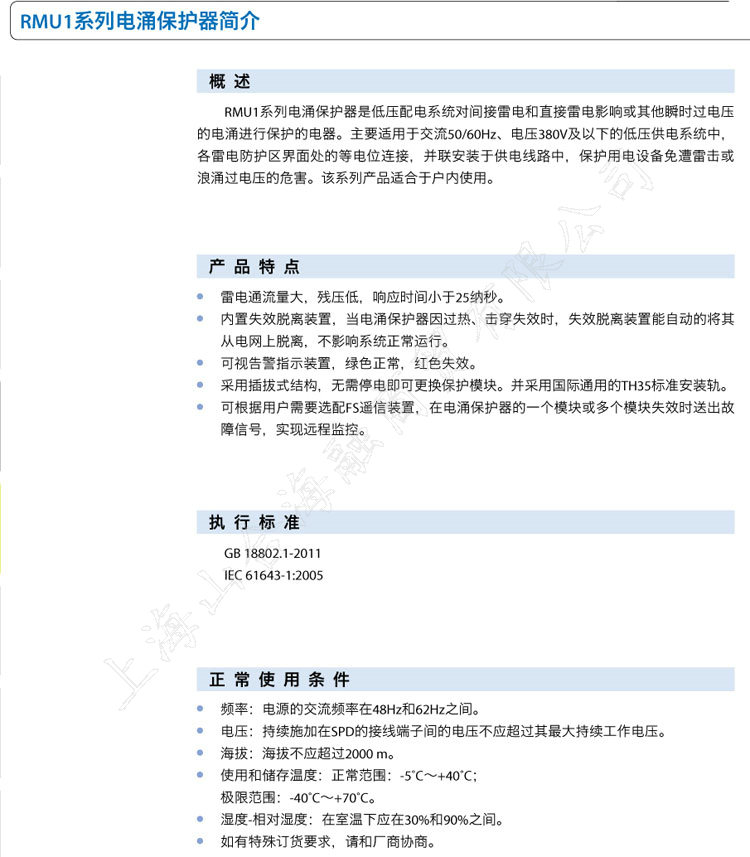

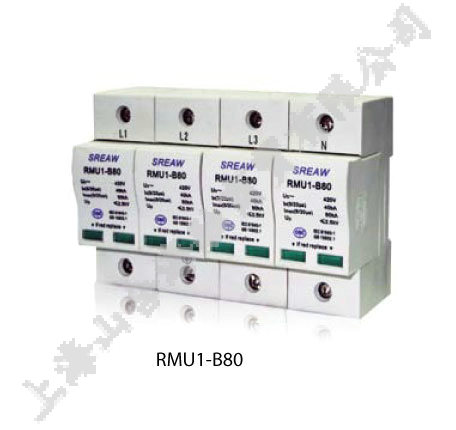

上海人民电器厂RMU1系列电涌保护器简介
RMU1系列电涌保护器是低压配电系统对间接雷电和直接雷电影响或其他瞬时过电压
的电涌进行保护的电器。主要适用于交流50/60Hz、电压380V及以下的低压供电系统中，
各雷电防护区界面处的等电位连接，并联安装于供电线路中，保护用电设备免遭雷击或
浪涌过电压的危害。该系列产品适合于户内使用。
概 述
雷电通流量大，残压低，响应时间小于25纳秒。
内置失效脱离装置，当电涌保护器因过热、击穿失效时，失效脱离装置能自动的将其
从电网上脱离，不影响系统正常运行。
可视告警指示装置，绿色正常，红色失效。
采用插拔式结构，无需停电即可更换保护模块。并采用GJ通用的TH35标准安装轨。
可根据用户需要选配FS遥信装置，在电涌保护器的一个模块或多个模块失效时送出故
障信号，实现远程监控。
频率：电源的交流频率在48Hz和62Hz之间。
电压：持续施加在SPD的接线端子间的电压不应C过其Z大持续工作电压。
海拔：海拔不应C过2000 m。
使用和储存温度：正常范围：-5˚C～+40˚C；
极限范围：-40˚C～+70˚C。
湿度-相对湿度：在室温下应在30%和90%之间。
如有特殊订货要求，请和厂商协商。
产 品 特 点

执 行 标 准
正 常 使 用 条 件
RMU1-3
自动控制类
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
RMU1系列电涌保护器简介

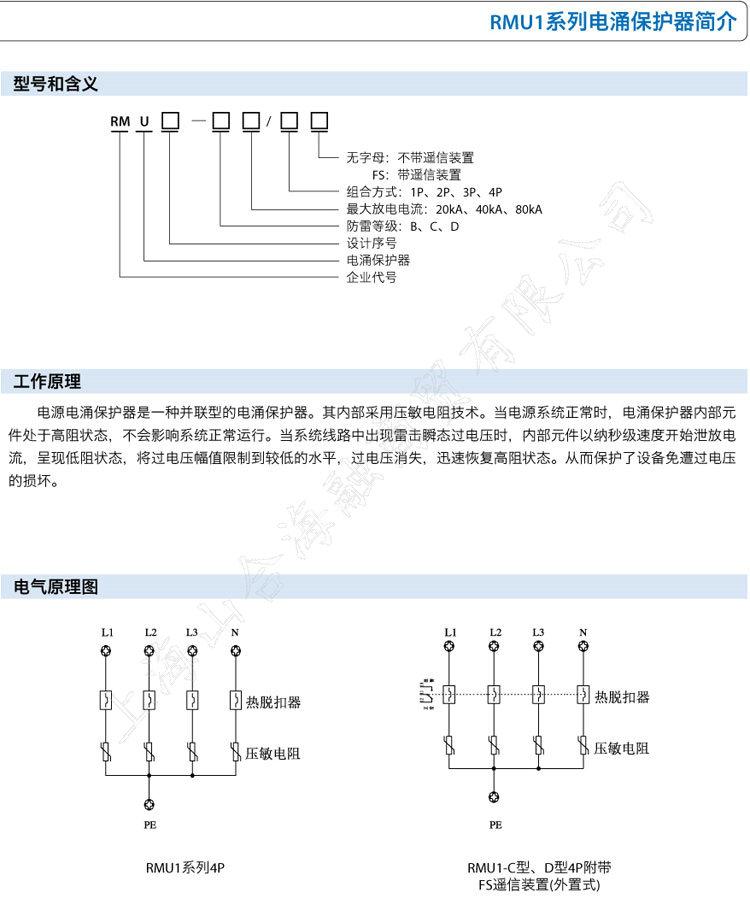

型号和含义
工作原理
电气原理图
电源电涌保护器是一种并联型的电涌保护器。其内部采用压敏电阻技术。当电源系统正常时，电涌保护器内部元
件处于高阻状态，不会影响系统正常运行。当系统线路中出现雷击瞬态过电压时，内部元件以纳秒级速度开始泄放电
流，呈现低阻状态，将过电压幅值限制到较低的水平，过电压消失，迅速恢复高阻状态。从而保护了设备免遭过电压
的损坏。
RM U — /
无字母：不带遥信装置
FS：带遥信装置
组合方式：1P、2P、3P、4P
Z大放电电流：20kA、40kA、80kA

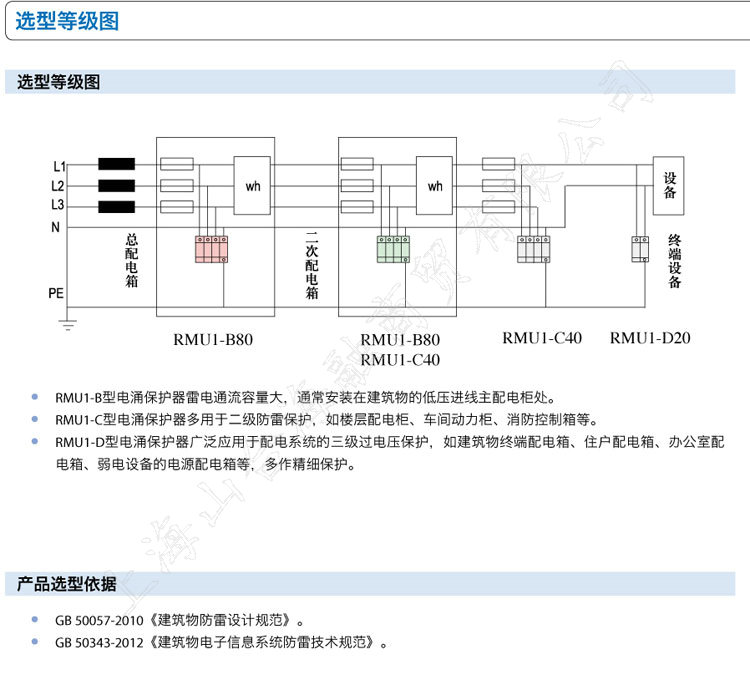

防雷等级：B、C、D
设计序号
电涌保护器
企业代号

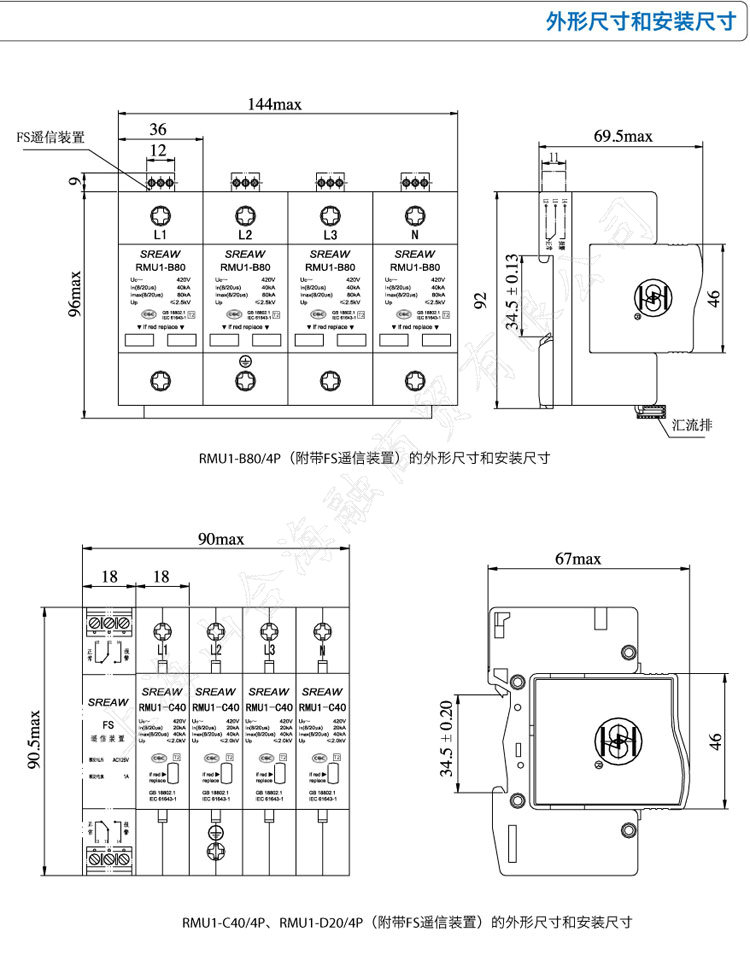

RMU1系列4P RMU1-C型、D型4P附带
FS遥信装置(外置式)
RMU1-4
自动控制类
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

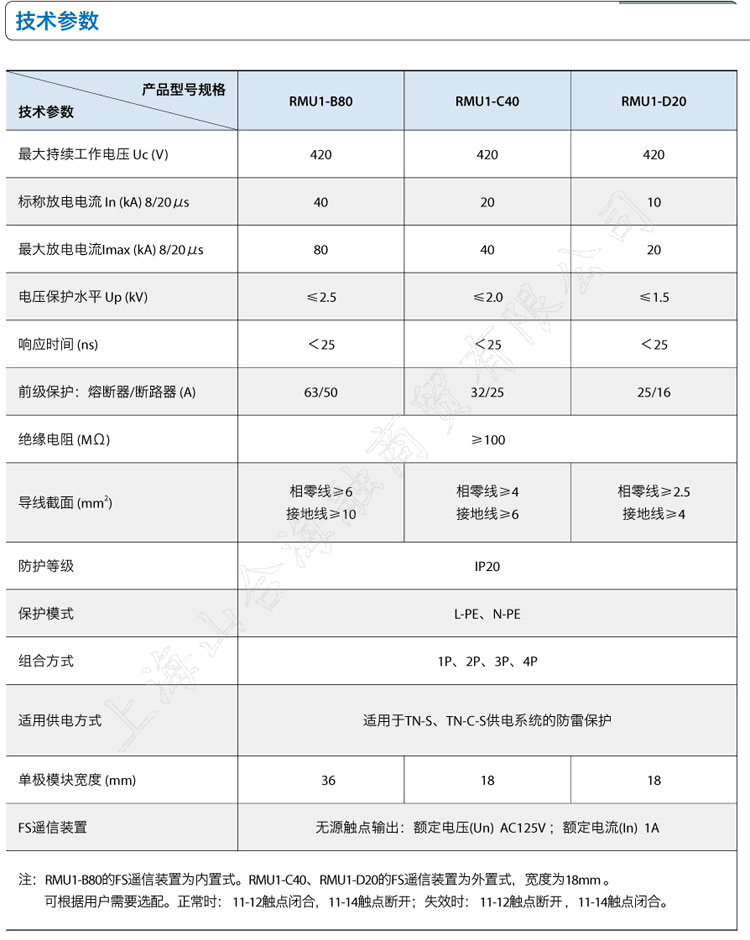

技术参数

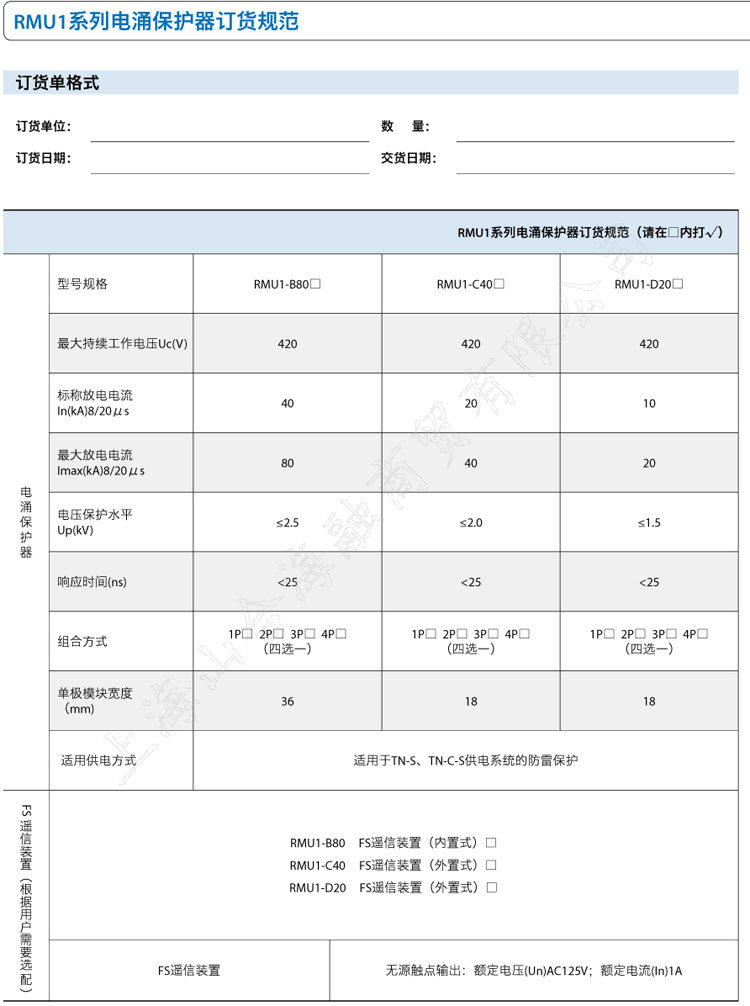

产品型号规格
技术参数
RMU1-B80 RMU1-C40 RMU1-D20
Z大持续工作电压 Uc (V) 420 420 420
标称放电电流 In (kA) 8/20μs 40 20 10
Z大放电电流Imax (kA) 8/20μs 80 40 20
电压保护水平 Up (kV) ≤2.5 ≤2.0 ≤1.5
响应时间 (ns) ＜25 ＜25 ＜25
前级保护：熔断器/断路器 (A) 63/50 32/25 25/16
绝缘电阻 (MΩ) ≥100
导线截面 (mm 2 )
相零线≥6
接地线≥10
相零线≥4
接地线≥6
相零线≥2.5
接地线≥4
防护等级
保护模式 L-PE、N-PE
组合方式 1P、2P、3P、4P

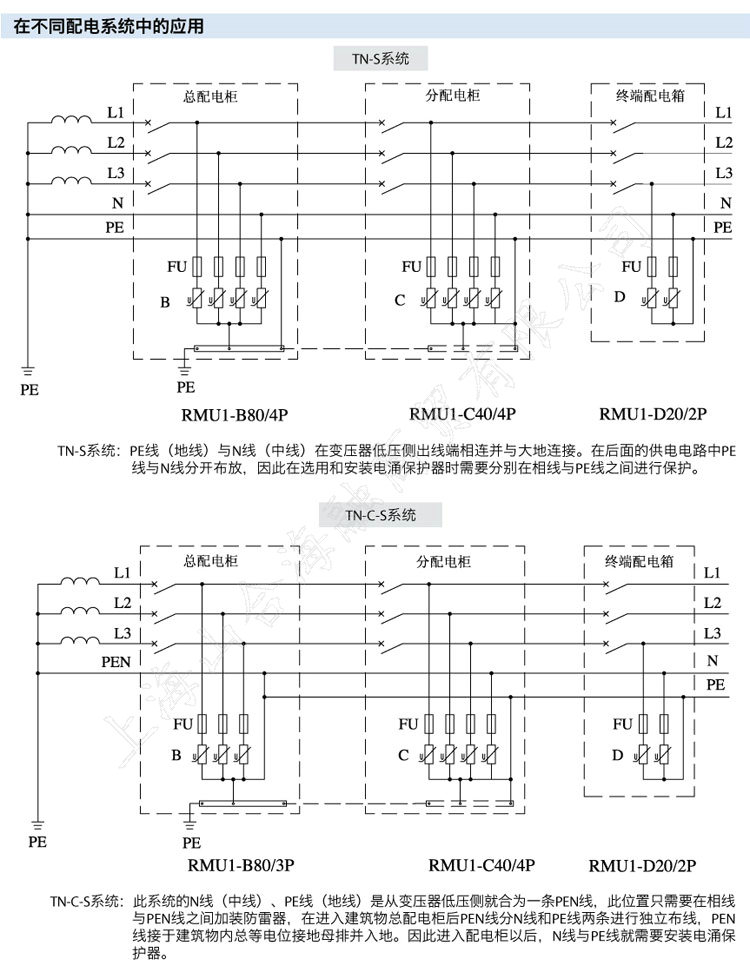

适用供电方式 适用于TN-S、TN-C-S供电系统的防雷保护
单极模块宽度 (mm) 36 18 18
FS遥信装置 无源触点输出：额定电压(Un) AC125V ；额定电流(In) 1A
注：RMU1-B80的FS遥信装置为内置式。RMU1-C40、RMU1-D20的FS遥信装置为外置式，宽度为18mm 。
可根据用户需要选配。正常时： 11-12触点闭合，11-14触点断开；失效时： 11-12触点断开 ，11-14触点闭合。
