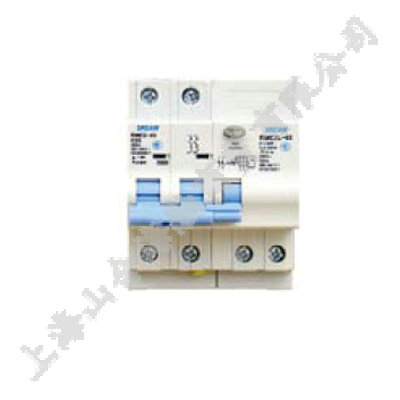

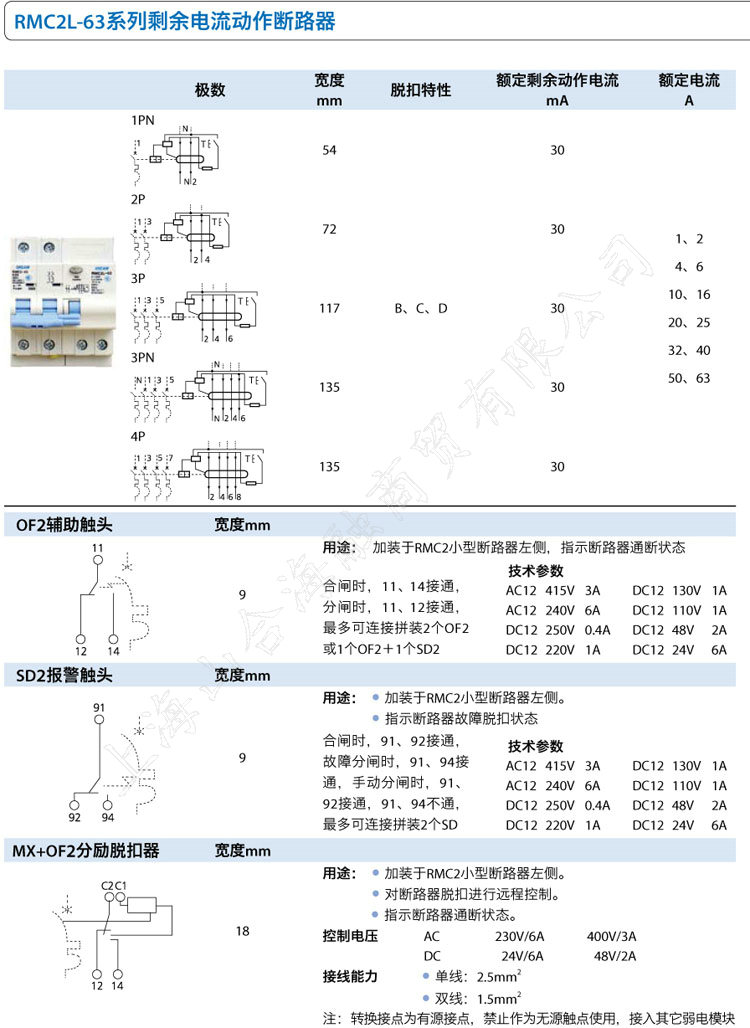

上海人民电器厂RMC2L-63系列剩余电流动作断路器
极数
宽度

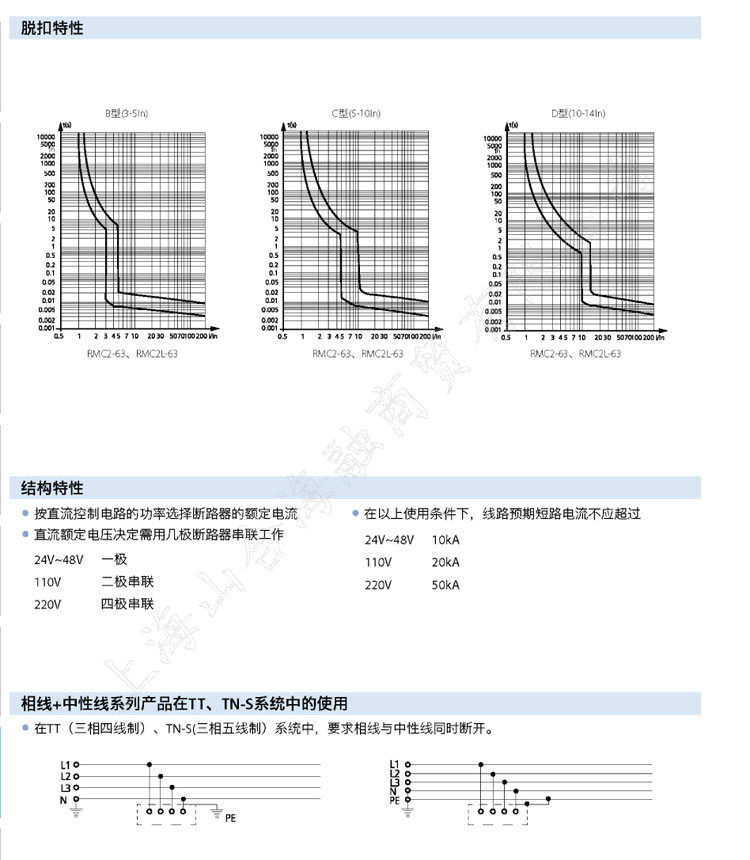

脱扣特性
额定剩余动作电流 额定电流
mm mA A
1PN
54
B、C、D
30
1、2
4、6
10、16
20、25
32、40
50、63
2P
72 30
3P
117 30
3PN
135 30
4P
135 30
T
T
4
T
T
T
OF 2 辅助触头 宽度mm
9
用途： 加装于RMC2小型断路器左侧，指示断路器通断状态
技术参数
AC12 415V 3A DC12 130V 1A
AC12 240V 6A DC12 110V 1A
DC12 250V 0.4A DC12 48V 2A
DC12 220V 1A DC12 24V 6A
合闸时，11、14接通，
分闸时，11、12接通，
Z多可连接拼装2个OF2
或1个OF2＋1个SD2
SD 2 报警触头 宽度mm
9
用途： 加装于RMC2小型断路器左侧。
指示断路器故障脱扣状态
技术参数
AC12 415V 3A DC12 130V 1A
AC12 240V 6A DC12 110V 1A
DC12 250V 0.4A DC12 48V 2A
DC12 220V 1A DC12 24V 6A
合闸时，91、92接通，
故障分闸时，91、94接
通，手动分闸时，91、
92接通，91、94不通，
Z多可连接拼装2个SD
MX+OF 2 分励脱扣器 宽度mm
18
用途： 加装于RMC2小型断路器左侧。
对断路器脱扣进行远程控制。
指示断路器通断状态。
控制电压 AC 230V/6A 400V/3A
DC 24V/6A 48V/2A
接线能力 单线：2.5mm 2
双线：1.5mm 2
注：转换接点为有源接点，禁止作为无源触点使用，接入其它弱电模块
RMC2-7
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

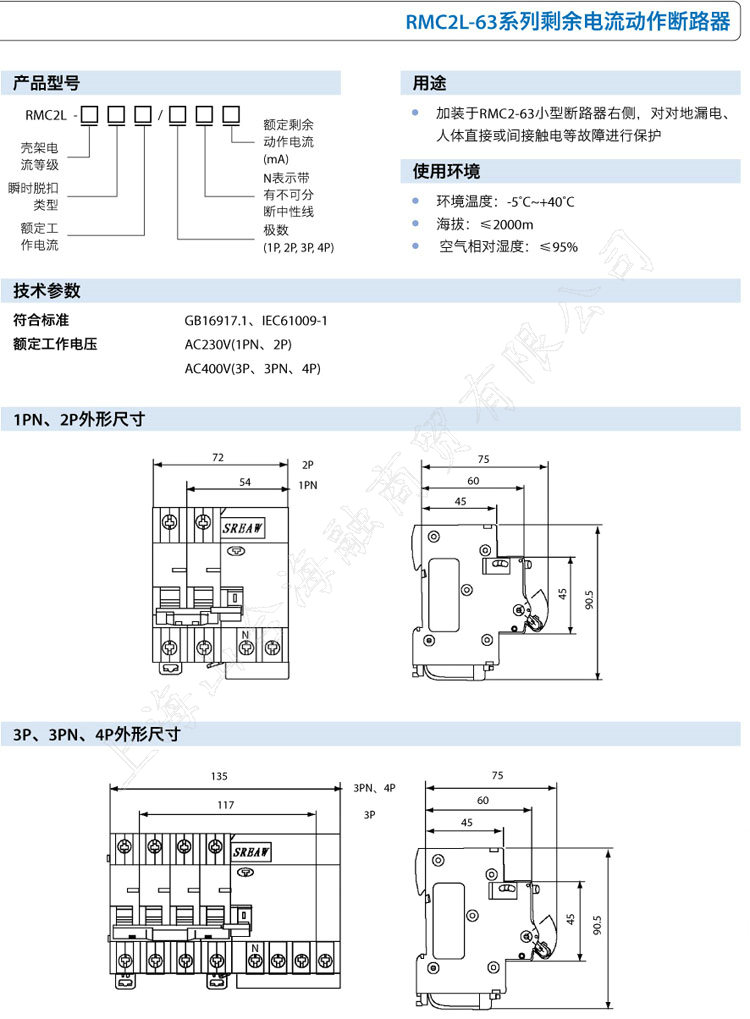

RMC2L-63系列剩余电流动作断路器
用途
加装于RMC2-63小型断路器右侧，对对地漏电、
人体直接或间接触电等故障进行保护
使用环境
环境温度：-5˚C~+40˚C
海拔：≤2000m
空气相对湿度：≤95%
技术参数
符合标准 GB16917.1、IEC61009-1
额定工作电压 AC230V(1PN、2P)
AC400V(3P、3PN、4P)
